2015년 10월 5번문제 코일내의 수속
코일내의 수속

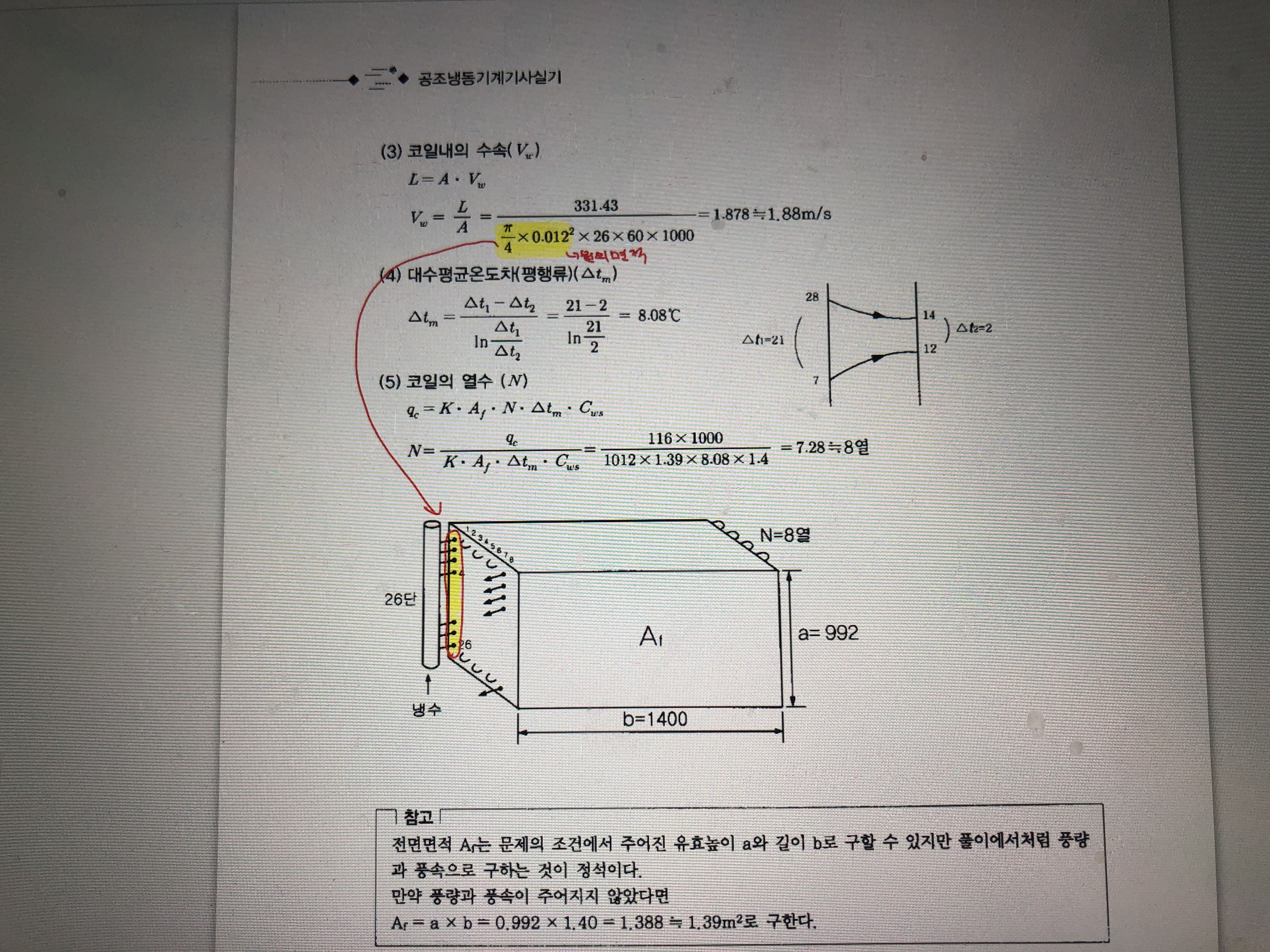

코일속의 수속을 구하기 위해 V=Q/A 공식을 이용한 것 같은데 여기서 면적은 관의 단면적으로 구한것 같은데요.
그림에서처럼 구하면 한개의 열의 단면적을 구해서 계산을 했는데요.
원의 단면적 X 26단
나머지 7개의 열은 상관이 없는 것인가요?
그냥 수속을 구할때는 물이 들어가는 입구의 단면적으로 이해를 하면 되는지요?
그리고 (1) 전면 면적은 A= Q/V = 15,000/(3x3600) = 1.39m^2의 면적은 그림의 Af의 면적인데 이는 코일의 표면 면적의 50% 부분만을 나타내는 것인가요? 안쪽 코일에 의한 영향은 전혀 없는 것인가요?
1
댓글
답변드립니다.
1.1열로 들어간 물이 1열-->2열-->3열-->4열-->5열-->6열-->7열-->8열 로 나가게 되고 배관직경이 같으므로 각 열의 유속은 1열로 들어간 유속과 같습니다.
2.전면적 A는 그림의 Af(그림으 a x b)의 면적이 맞습니다. 안쪽에 있는 코일은 영향이 전혀 없습니다.
감사합니다.
임재기
