이번 실기관련 질문드립니다.

Avatar
tjdmstjq2
업데이트 시간

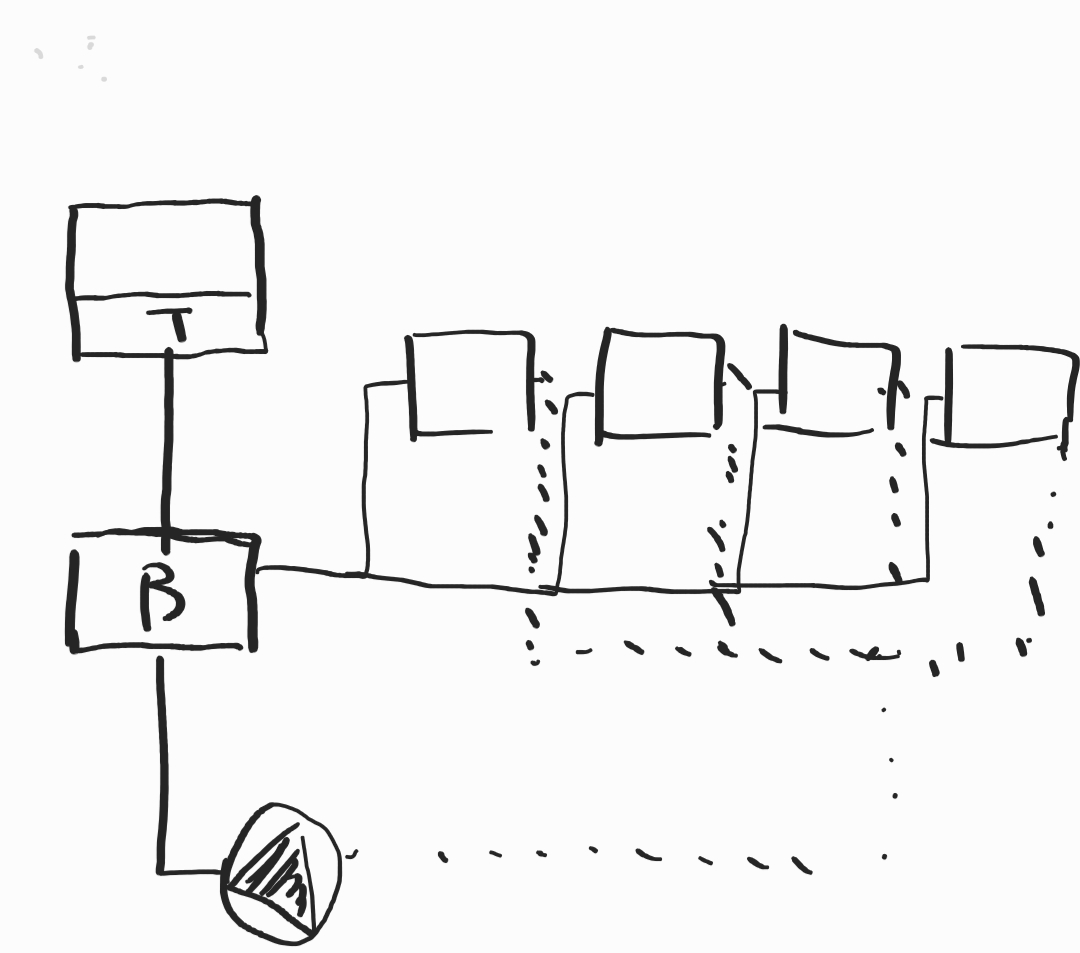

이번 실기시험 문제 중 리버스리턴(역환수배관)의 배관도를 그리는 문제가 나왔는데, 기억이 안나서 이렇게 그리게 되었습니다. 혹시 정답이 될 수 있을까요?

T가 팽창탱크고 B가 보일러입니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    답변드립니다.

    환수관(점선)이 잘못 그려져 있습니다.

    방열기에서 나온 환수관은 잘 그리셨는데  나와서 합쳐지는 지점이 잘못된 것입니다.

    합쳐지는 지점은 마지막 방열기 환수관과 같든지 아니면 오른쪽으로 더 나가든지 해야 합니다.

    리버스린턴 방식의 환수관 그림은 실기교재 743p 909p 를 보시면 됩니다.

    감사합니다.

    임재개
