터보냉동기, 만액식냉동기 질문있습니다.
안녕하세요 교수님, 터보냉동기, 만액식냉동기 질문이 있습니다.
1. 터보냉동기(칠러)가 '만액식'일때 별도의 압력강하없이(팽창밸브없이) 응축기의 고온의 액냉매를 그대로 증발기로 보내 냉수를 차갑게 만드는 방식이 있나요?
그렇게되면 오히려 응축기 고온 액냉매의 뜨거운열이 냉수를 뜨겁게 만들어버리게 될것 같습니다.
증발기에 냉매가 들어가기전 응축기의 액냉매를 압력강하시켜 냉매를 냉수입구온도보다 떨어트려야 열교환이 되는걸로 알고있습니다.

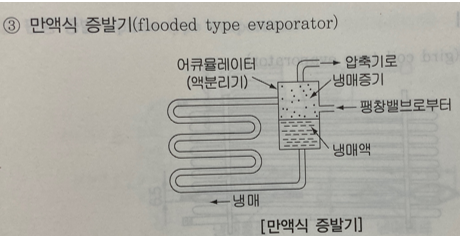

2. 아래 그림과 같이 소형냉동기의 만액식 증발기나 만액식 터보냉동기(칠러)나 결국 팽창밸브를 통과할때는 분무기를 뿌릴때 나오는 물과같은 상태의 액체 냉매들이 쌓여서 아래 사진과 같이 냉매액을 형성하는건가요?
0
댓글
답변드립니다.
1. 터보냉동기의 경우 팽창밸브(플로트식 팽창밸브)가 장착되어 있습니다.
응축기에서 나온 고온의 냉매가 팽창밸브를 통과하면서 온도가 내려가고, 증발기에서 냉매가 증발하면서 냉수를 차갑게 만드는 것입니다.
2. 터보 냉동기의 경우 만액식 증발기에서 증발한 냉매 증기에 냉매 액적이 섞여 있을 수 있어서 엘리미네이터를 장착하여 냉매 액적이 압축기로 들어오지 못하도록 걸러주고 있습니다.
감사합니다.
임재기
