답변함 실기 05년 3회 9번 문제 질문입니다 gkgusdn78 2023년 03월 14일 04:42 공유 배관 입체도 작성시 아래에서 위로 올라오는것이 가는 엘보라고 가정할때 가장 우측 끝부분에서의 엘보의 경우(원안에 점찍힌 평면도 기호) 오는 엘보로 작성하면 아래쪽 으로 내려와야 하는것 같은데 왜 위쪽으로 올라가게 작성하는지 의문입니다 0 댓글 댓글 3개 정렬 기준 날짜 투표수 imjaeki 2023년 03월 15일 05:42 (편집된 시간 2023년 03월 15일 05:44) 교수님 답변드립니다. 글로 설명하기 어려운 부분이 있어서 사진을 올려드립니다. 사진에는 왼쪽에서 아래로 내려가는 배관이 없습니다. 감사합니다. 임재기 0 gkgusdn78 2023년 03월 15일 07:08 가는 엘보 오는 엘보 모두 위쪽으로 향하고 있는데 평면도 상에서 맨 우측에 있는게 오는 엘보 기호라서 수직 방향이 가는엘보와는 다른것이 맞지않나요? 0 imjaeki 2023년 03월 16일 00:32 (편집된 시간 2023년 03월 16일 00:36) 교수님 답변드립니다. 중요한 것은 평면도의 그림이 보내드린 사진과 같은 형태라는 것입니다. 질문에 올려주신 평면도 상에서 맨 우측에 있는게 오는 엘보 기호라서 수직 방향이 가는엘보와는 다른것이 맞지않나요? 라는 질문요지가 무엇을 말씀하시는 것인지 정확하게 파악이 안되네요... 제가 이해하는 것으로 답변드린다면 처음 배관과 마지막 배관의 방향은 모두 수직(위에서 아래 방향으로 또는 아래에서 위방향으로) 방향 입니다. 문제에서 요구하는 것은 주어진 평면도를 보시고 입체도를 그리는 것이므로 보내드린 사진과 같이 입체도를 그리면 되시는 것입니다. 감사합니다. 임재기 0 댓글을 남기려면 로그인하세요. 원하는 것을 찾지 못하셨나요? 질문하기
댓글
답변드립니다.

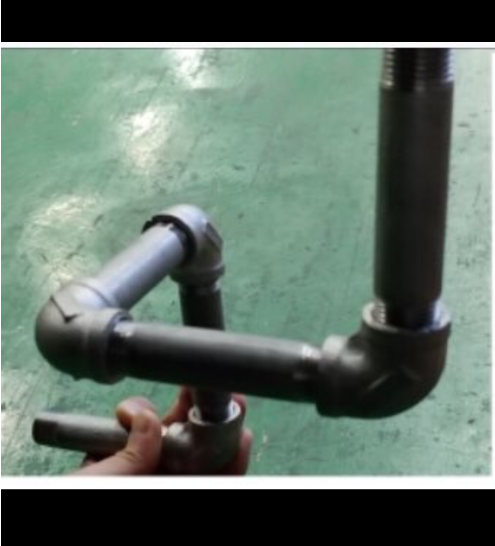

글로 설명하기 어려운 부분이 있어서 사진을 올려드립니다.
사진에는 왼쪽에서 아래로 내려가는 배관이 없습니다.
감사합니다.
임재기
가는 엘보 오는 엘보 모두 위쪽으로 향하고 있는데 평면도 상에서 맨 우측에 있는게 오는 엘보 기호라서 수직 방향이 가는엘보와는 다른것이 맞지않나요?
답변드립니다.
중요한 것은 평면도의 그림이 보내드린 사진과 같은 형태라는 것입니다.
질문에 올려주신 평면도 상에서 맨 우측에 있는게 오는 엘보 기호라서 수직 방향이 가는엘보와는 다른것이 맞지않나요? 라는 질문요지가 무엇을 말씀하시는 것인지 정확하게 파악이 안되네요...
제가 이해하는 것으로 답변드린다면 처음 배관과 마지막 배관의 방향은 모두 수직(위에서 아래 방향으로 또는 아래에서 위방향으로) 방향 입니다.
문제에서 요구하는 것은 주어진 평면도를 보시고 입체도를 그리는 것이므로 보내드린 사진과 같이 입체도를 그리면 되시는 것입니다.
감사합니다.
임재기
