냉매순환량

Avatar
slrp555
16년1회 4-2번 문제에서 G/GL=h7-h8/h7-h6 이부분에서 이해가 안가는게 h7-h6은 액분리기에서 증기만 가는 과정인데 왜 GL이 되는지 이해가 안갑니다 ㅠㅠ 설명좀 부탁드립니다 h8-h6이 GL이되고 h7-h6이 Gg가 되는거 아닌가요?
-1

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 공조냉동 강사 임재기 입니다.

    답변드립니다.

    이론 부분에서도 공부한 내용이고, 강의에서도 여러번 설명드린 내용입니다.

    장치도를 보시면 혼동됩니다.

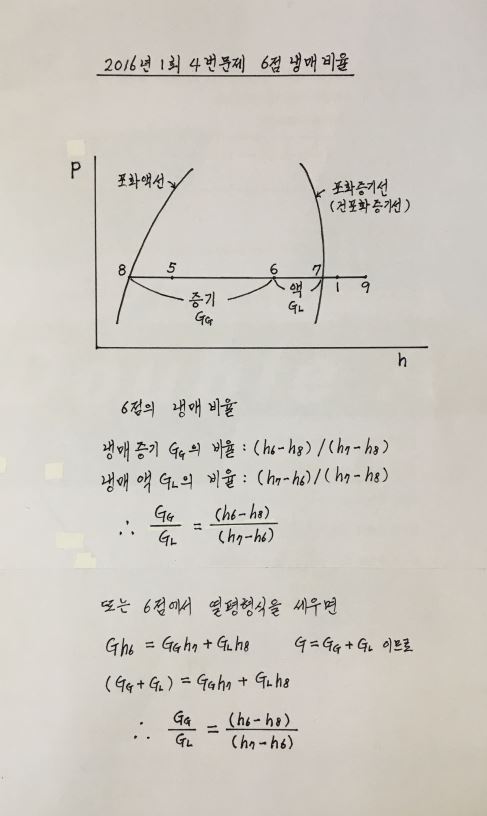

    몰리엘 선도에서 보셔야 합니다.

    몰리엘 선도에서  전체 냉매량중에  냉매 액과 냉매 증기의 비율은 아래와 같습니다.

        (여기서 전체냉매량 : G   냉매증기량 : Gg     냉매액량 : GL  이라면)

    냉매증기의 비율 Gg / G = (h6 - h8) / (h7 - h8)

    냉매액의 비율 GL / G = (h7 - h6) / (h7 - h8)  이 되는것입니다.  즉, 반대가 되는 것입니다.

    감사합니다.

    임재기

    0
