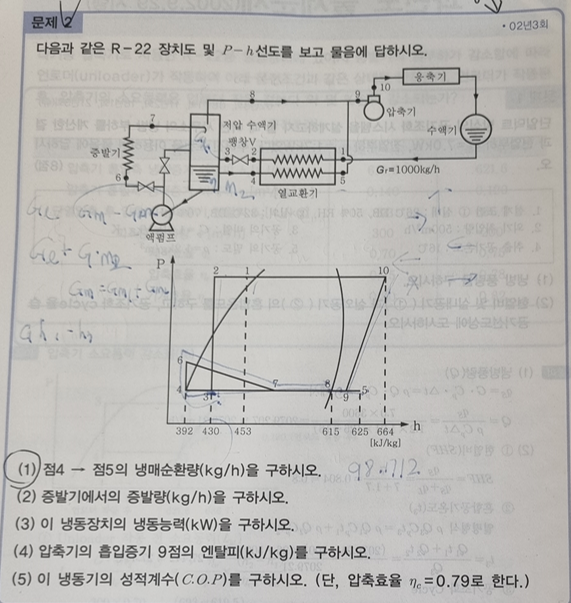

2002년 3회 2번 질문 입니다

Avatar
z45214

3번에 냉동능력 계산 과정이 직접 h7 값을 구하지 않고 h8-h4 값으로 냉동 능력을 계산하는지 궁금합니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 공조냉동 강사 임재기 입니다

    답변드립니다.

    우선 교재의 참고에 h7을 적용하지 않는 이유를 설명해 놓았습니다.

    이 문제에서 열평형식을 세워  h7은 구해보면 615가 나오는데 결국  h7은 h8이 된다는 것을 알 수 있습니다.

    질문에 올려주신  열평형식에서  (170.404+730.884) x h7에서 170.404kg은 팽창밸브 출구점에서 증발한 냉매증기 이기 때문에 170.404kg을 h7에 적용하는 것은 잘못된 것입니다.

    마찬가지로  (170.404+730.884) x h6에서 170.404kg도 잘못 된 것입니다.

    둘다  170.404kg을 빼고 적용하셔야 합니다.

    냉동능력 = 증발기에 들어가는 냉매액 중에서 증발한 냉매액량(730.886kg)  x (증발기 출구점인 건포화 증기 엔탈피 - 증발기 입구점인 포화액 엔탈피)  로 구하면 됩니다.

    감사합니다.

    임재기
