22년도 실기 3회차 3번
강의를 듣고 있는데 문제에서 실제 피스톤 배출량을 묻고 있기 때문에 체적효율로 나누면 안된다고 하셨습니다.
질문들을 검색해 보았을 때 이론 배출량이 실제 배출량보다 작기 때문에 체적 효율로 나눠준 것을 지웠다고 답변해주셨는데
체적 효율=실제 피스톤 배출 체적/이론 피스톤 배출 체적이므로
실제 피스톤 배출 체적 = 이론 피스톤 배출체적 * 체적 효율을 해주어야한다고 생각해서 질문 드립니다.
문제에 적용해 보았을 때

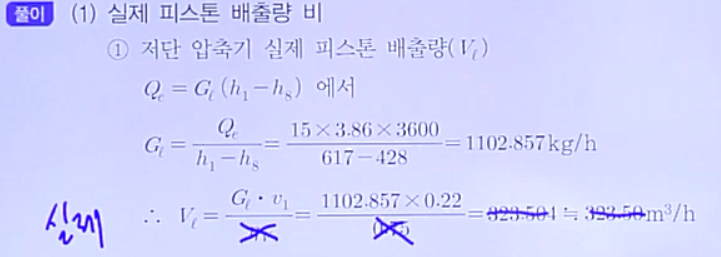

G*v = 1102.857 X 0.22는 이론 피스톤 배출 체적이기 때문에 여기에 체적효율 0.75를 곱한 것이 실제 피스톤 배출 체적이라고 생각합니다.

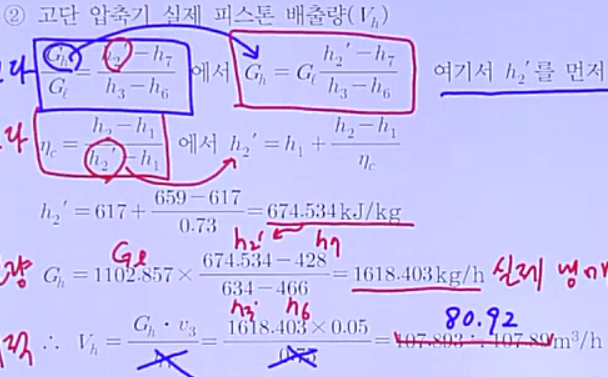

같은 이유로 고단측 역시 1618.403 X 0.05에 0.75를 곱해주어야 실제 피스톤 배출 체적이 된다고 생각합니다.
0
댓글
안녕하십니까?
이패스코리아 공조냉동 강사 임재기입니다.
답변드립니다.
1.질문들을 검색해 보았을 때 이론 배출량이 실제 배출량보다 작기 때문에 체적 효율로 나눠준 것을 지웠다고 답변해주셨는데 라고 하셨는데 제 기억으로는 그렇게 답변하지 않은 것으로 알고 있습니다.
혹시 언제 그렇게 답변했는지 알려주시면 확인해 보겠습니다.
2.이론 배출량이 실제 배출량보다 급니다.
3. 냉동장치의 냉동능력을 몰리엘 선도의 증발기 엔탈피 차로 나누어 주면 실제냉매량이 되기 때문에
체적효율로 나누어 줄 필요가 없는 것입니다.
감사합니다.
임재기
문제에서 주어진 선도는 2단 압축 1단 팽창 냉동장치의 이론 냉동 사이클이므로
첫번째 사진에서 구한 저압측 냉매량 G=Qe / h1-h8 = 1102.857는 이론 냉매량이고
그에 따라 저압측 냉매량 V = 1102.857 * 0.22 또한 이론 냉매량인 것이기 때문에
실제 저압측 냉매 체적을 구하기 위해서 (1102.857 * 0.22)에 체적효율 0.75를 곱해야한다고 생각을 했는데
혹시 어느 부분이 잘못됐는지 알 수 있을까요?
답변드립니다.
위에서 말씀드렸듯이 주어진 실제 냉동능력을 증발기 입,출구 엔탈피 차로 나누어 주면 실제 냉매량 입니다. 따라서 체적효율을 적용하지 않는 것입니다.
감사합니다.
임재기
아 실제 냉동 사이클과 이론 냉동사이클 둘 다 h1-h8[증발기 입,출구의 엔탈피 차]은 같다는 것을 제가 인지하지 못하고 있었습니다.
이해했습니다.
2번이나 질문했는데 답변해주셔서 감사합니다. 강사님!
