23년 실기 p191 문제 10번, 23년 실기 p174 문제 4번
안녕하세요 양질의 강의 양질의 문제집 항상 감사히 생각하며 공부하는 학생입니다.
두가지 문의드립니다.
1. 23년 실기 p191 문제 10번 온수코일 설계문젝 관련 문의드립니다.
소문제 2번에 코일출구 공기 온도 t4를 구하시오. 에서
로 풀이해주셨는데, t1+t2=t3가 되고, t3가 코일을 지나 t4가 되는 것이고 Q역시 10800이 되려면
외기부하와 난방부하가 다 합쳐져야 하니
가 되야하지 않나 문의드립니다.
공기조화에서 역시 t3과 t4를 사용해서 풀었었기에 문의드립니다.
2. 23년 실기 p174 문제 4번 문의드립니다.

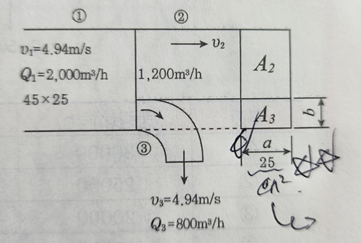

하기 사진과 같이 a가 25가 왜 나오는지 모르겠습니다. 다른 분들이 올리신 똑같은 질문에
답변 주신건 확인했지만 그래도 이해가 되질 않습니다...
오른쪽을 세워서 보라고 하셨는데 그래도 이상하고 장변/단변도 아니라고 하셨는데
그럼 어째서 25가 나오는질 모르겠습니다. 한번더 설명해 주시면 너무 감사드리겠습니다.
0
댓글
안녕하십니까?
이패스코리아 공조냉동 강사 임재기입니다.
답변드립니다.
1. 문제에서 주어진 난방부하 100kW는 실내난방부하 입니다.
실내난방 부하는 교재의 풀이처럼 취출구온도 - 실내온도로 구합니다.
만약 문제에서 주어진 값이 난방코일용량(부하)인 경우이면 질문하신 것처럼 코일출구온도 - 코일입구온도로 구하는 것이 맞습니다.
2. 그림의 오른쪽 A₃는 ③으로 분기되는 덕트의 단면적을 나타냅니다.
즉, 면적 A₃ = a x b 입니다.
여기서 a는 덕트의 높이 이며, 주덕트 규격 45x25에서 높이에 해당하는 25가 바로 a인 것입니다.
감사합니다.
