안녕하세요. 강사님

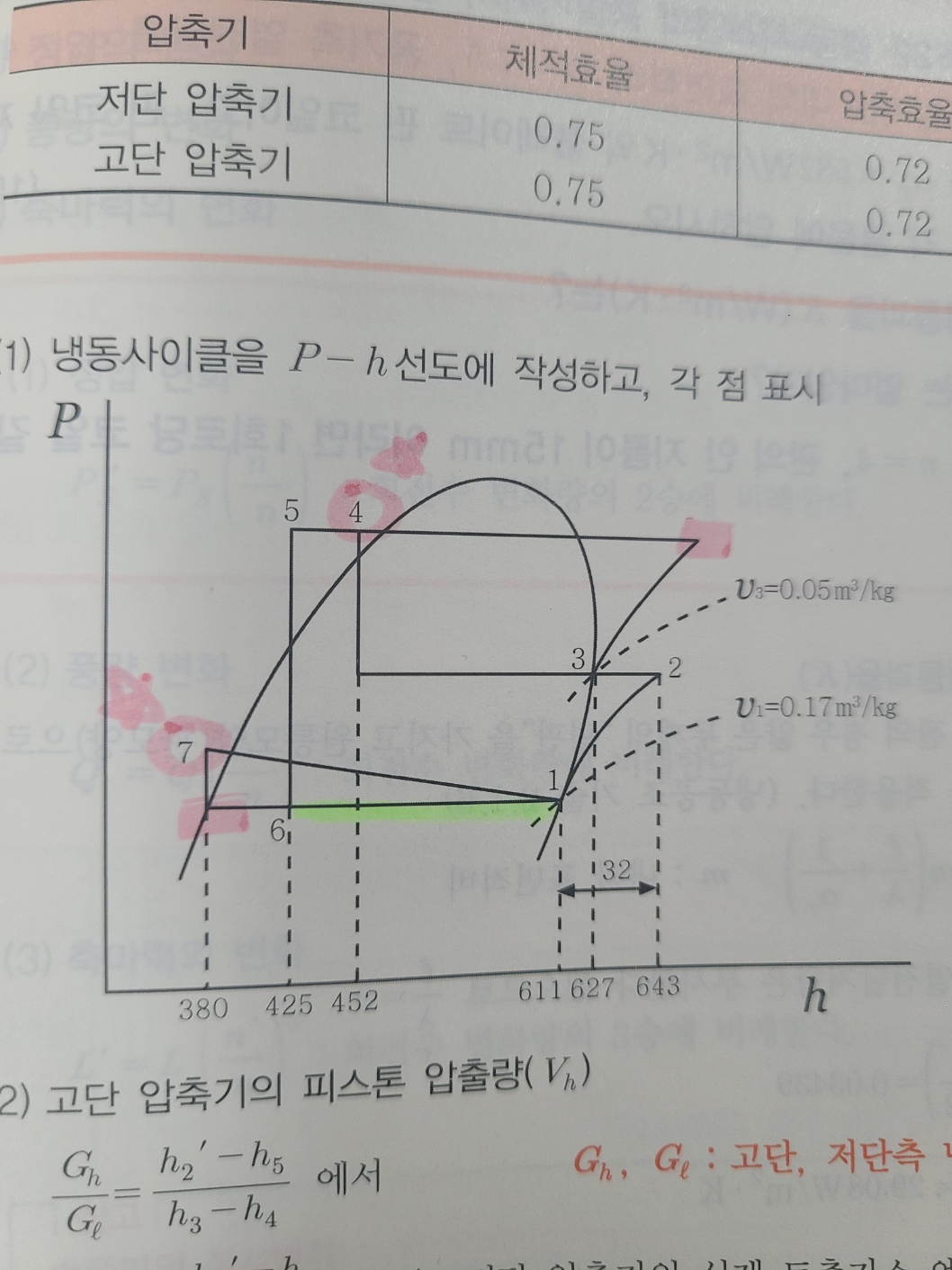

p-h 선도 작성 관련 문의드립니다.

아래 첨부파일 사진에 녹색으로 표시한 부분은

그리지 않아도 되나요???

녹색부분이 왜 그려졌는지 잘모르겠습니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 공조냉동 강사 임재기입니다.

    답변드립니다.

    녹색선도 그리셔야 합니다.

    팽창밸브를 통과한 냉매는 냉매액과 냉매증기의 혼합체 입니다.

    이중에서 냉매증기는 6점에서 1점으로 가기 때문입니다.

    감사합니다.

    임재기
