배관질문입니다

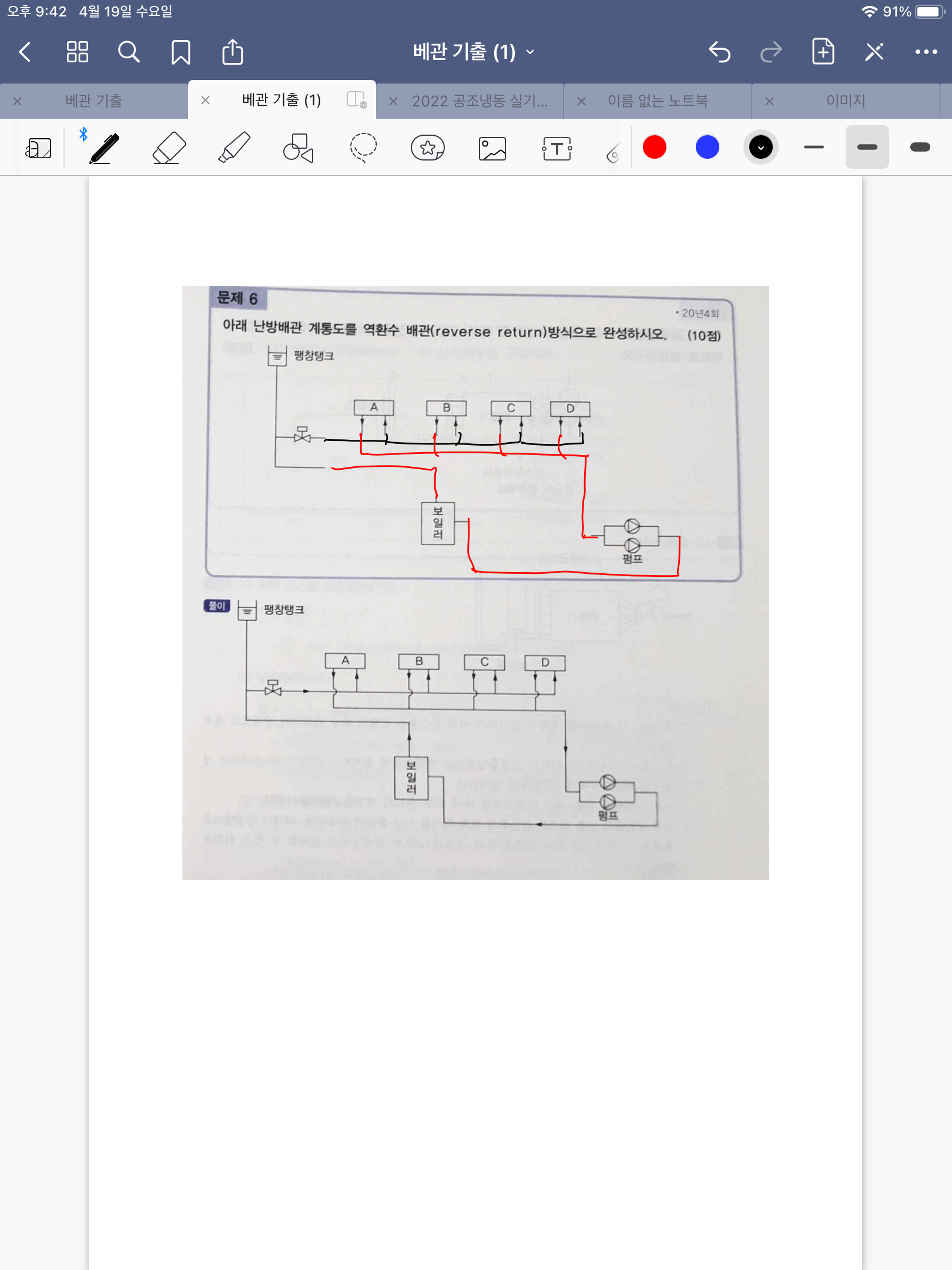

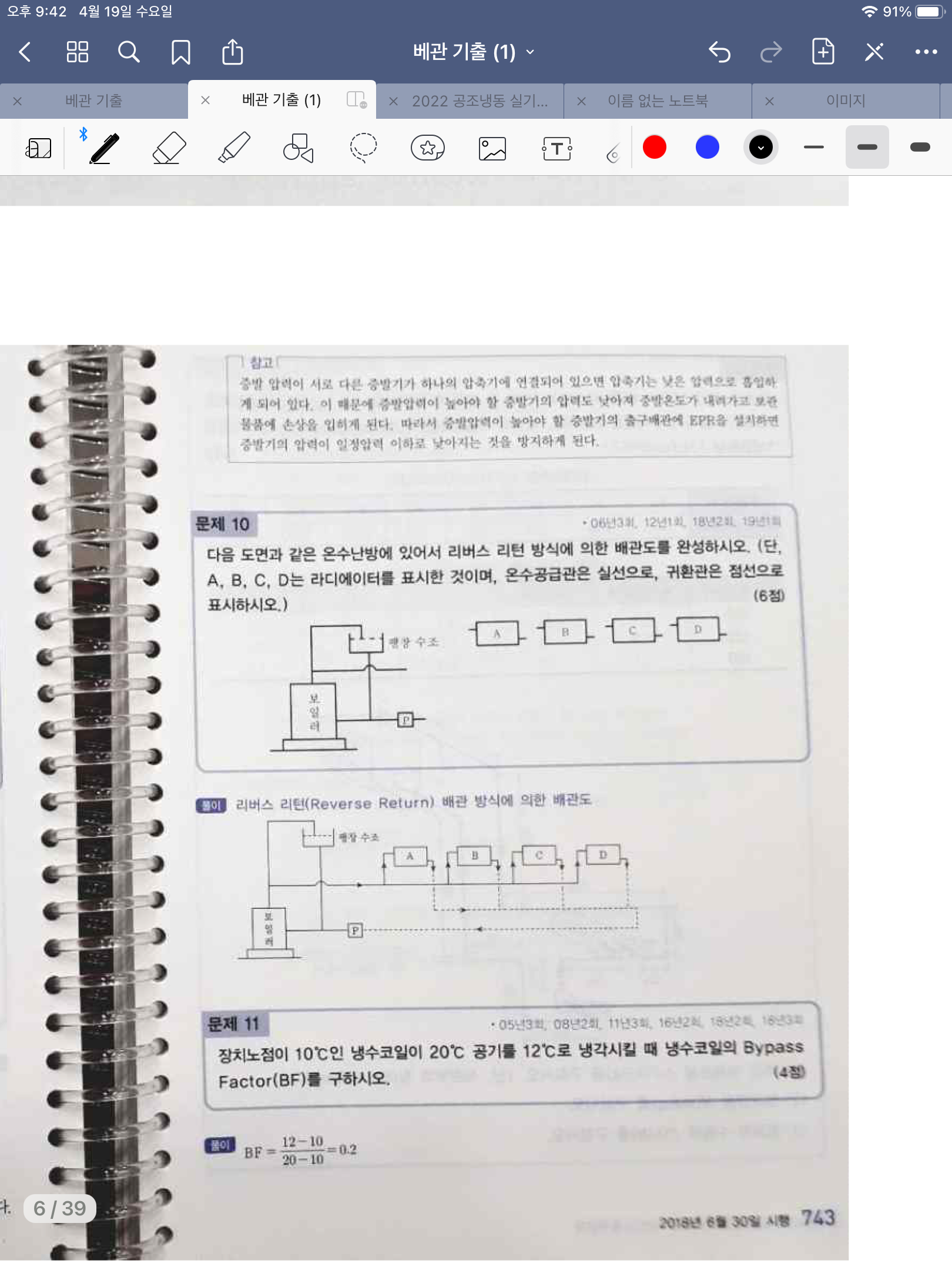

1. 올려드린 두 문제의 팽창탱크가 접속된 위치가 다른데요 왜 다른지 이유가 궁금합니다 같은 온수 상향식 배관인데 어떤점이 다르게 접속할수밖에 없는 이유가 되었나요??
2. 그리고 팽창탱크를 접속하는 이유가 캐비테이션을 방지하기 위해서고, 케비테이션은 배관의 가장 낮은압력쪽에 발생할 가능성이 크기때문에 펌프 흡입측에 접속하는것이 일반적이라고 알고 있습니다. 그런데 이 두문제 다 펌프 흡입측에 접속하지 않네요... 이유가 궁금합니다
3. 펌프로 인한 급격한 압력변화를 감당하기 위해 펌프 토출측에 접속한다고 검색해서 알아내긴 했습니다... 다만 그게 캐비테이션 방지보다 중요한 일인가요??
0
댓글
안녕하십니까?
이패스코리아 공조냉동 강사 임재기입니다.
답변드립니다.
이 문제에서 팽창탱크의 위치는 중요하지 않습니다.
팽창탱크의 역할은 온수의 팽창량을 도피시키기 위한 것이 주된 역할이며 그다음이 팽창탱크로 부터 보일러에 물을 공급하는 역할이 있습니다.
따라서 일반적인 팽창탱크 위치는 보일러 입구 배관에 연결합니다.
난방배관의 경우 보일러와 펌프는 건물의 아래층에 설치되기 때문에 캐비테이션을 걱정할 만큼 낮은 압력의 배관은 거의 없습니다.
따라서 문제에서 주어진 팽창탱크의 위치가 캐비테이션을 염두에 둔 위치라고 볼 수는 없습니다.
감사합니다.
