2013년 2회차 문제7번 질문입니다.

Avatar
jsw8549

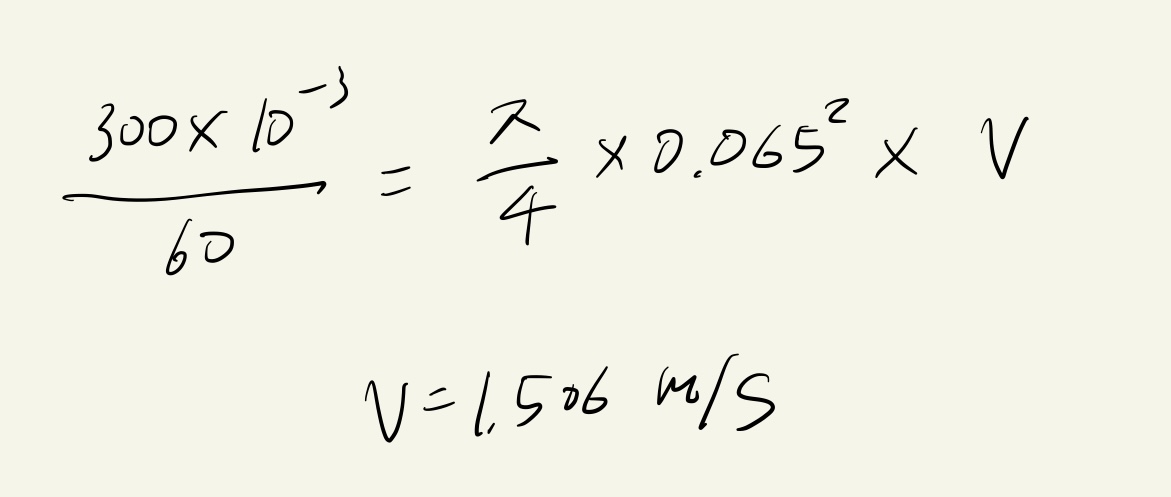

위와 같이 유속을 1.506 m/s로 구하고 표에서 R을 찾으면 대략 0.43 kPa/m가 나옵니다.

유속으로 문제 7번을 풀어도 되는지 궁금합니다.

해설처럼 관지름 65mm로 표에서 R을 찾으면 0.39 kPa/m 가 나오는데, 이 두경우의 오차가 큰 것같아 질문드립니다.

감사합니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 공조냉동 강사 임재기입니다.

    답변드립니다.

    배관경 65A는 호칭경 입니다. 즉, 실제 내경이 아닙니다.

    또한 그래프가 정확하지 못할 수도 있습니다.

    따라서 문제에서 주어진 유량과 관경이 만나는 점에서 R을 찾는 것이 맞습니다.

    주어진 관경이 정확한 내경이고  그래프가 정확하다면  그래프에서 주어진 유속과  계산해서 나온 유속이 같아야 합니다.

    그렇지 못하기 때문에  교재의 풀이처럼  유량과 관경이 만나는 점에서 R을 읽는 것이 좋습니다.

    감사합니다.

    임재기
