안녕하세요 강사님 이번 1회 잘 치르고 온 수강생입니다.
임재기 강사님 덕분에 너무 즐겁게 공조냉동 공부하고 오늘 시험을 보고 왔습니다.
아주 완벽하게 푼 건 아니지만 아는건 다 풀고 온 것 같습니다.
다만 질문할 게 하나 있는데

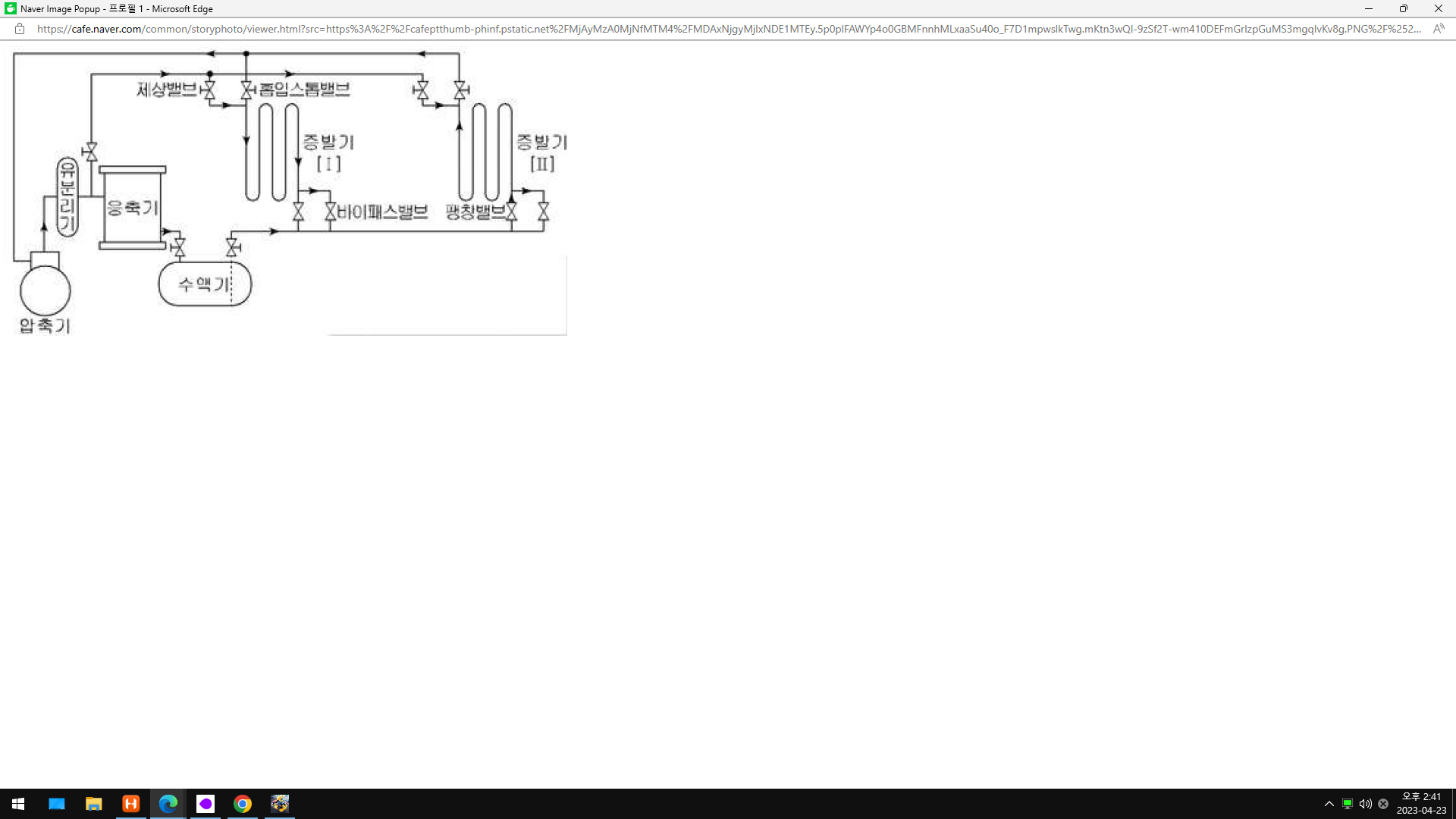

금일 이 문제와 똑같은 문제가 출제되었는데, 다만 다른 점은 유분리기가 없고, 증발기 출구쪽에 흡입스톱밸브가 그려지지 않은 상태로 압축기에 연결되어서 출제되었습니다.
그래서 현장에서 핫가스 밸브와 감압밸브, 밸브 총 3개(증발기 출구에 흡입스톱밸브를 그리지 않고)를 그리고 제출하고 왔습니다.
기존에 있는 선 위에 깔끔하지 않더라도 흡입 스톱밸브를 추가해야 하는건가요?ㅠㅠ 이미 그려진 배관은 건드리지 않는게 암묵적 원칙으로 알고 있었는데 7점 배점으로 나와 조금 떨립니다...
강사님의 의견 부탁드립니다. 감사합니다.
0
댓글
팽창장치라 옆에 기제 되어 있었는데 팽창장치면 팽창밸브는 있어야 하는건가요? 그림에 있는 밸브는 엳닫는 밸브라 생각 하고 저는 추가로 하나더 만들었습니다... 배관내 흐르는 유체가 역으로가지 않나요?? 압력 때문에??
안녕하십니까?
이패스코리아 공조냉동 강사 임재기입니다.
답변드립니다.
질문에 올리신 문제는 증발기가 2대인 경우 입니다. 이런 경우에는 증발기 출구에 밸브가 있어야 합니다.
그러나 교재 212p ( 또는 309p 689p)에 있는 문제 처럼 증발기가 1대인 경우에는 증발기 출구에 밸브가 없어도 됩니다.
질문에 말씀하신 것처럼 실선위에 밸브를 그리는 것은 아닙니다.
감사합니다.
