공조냉동기계기사 실기 복원 그림 추가

Avatar
sypink

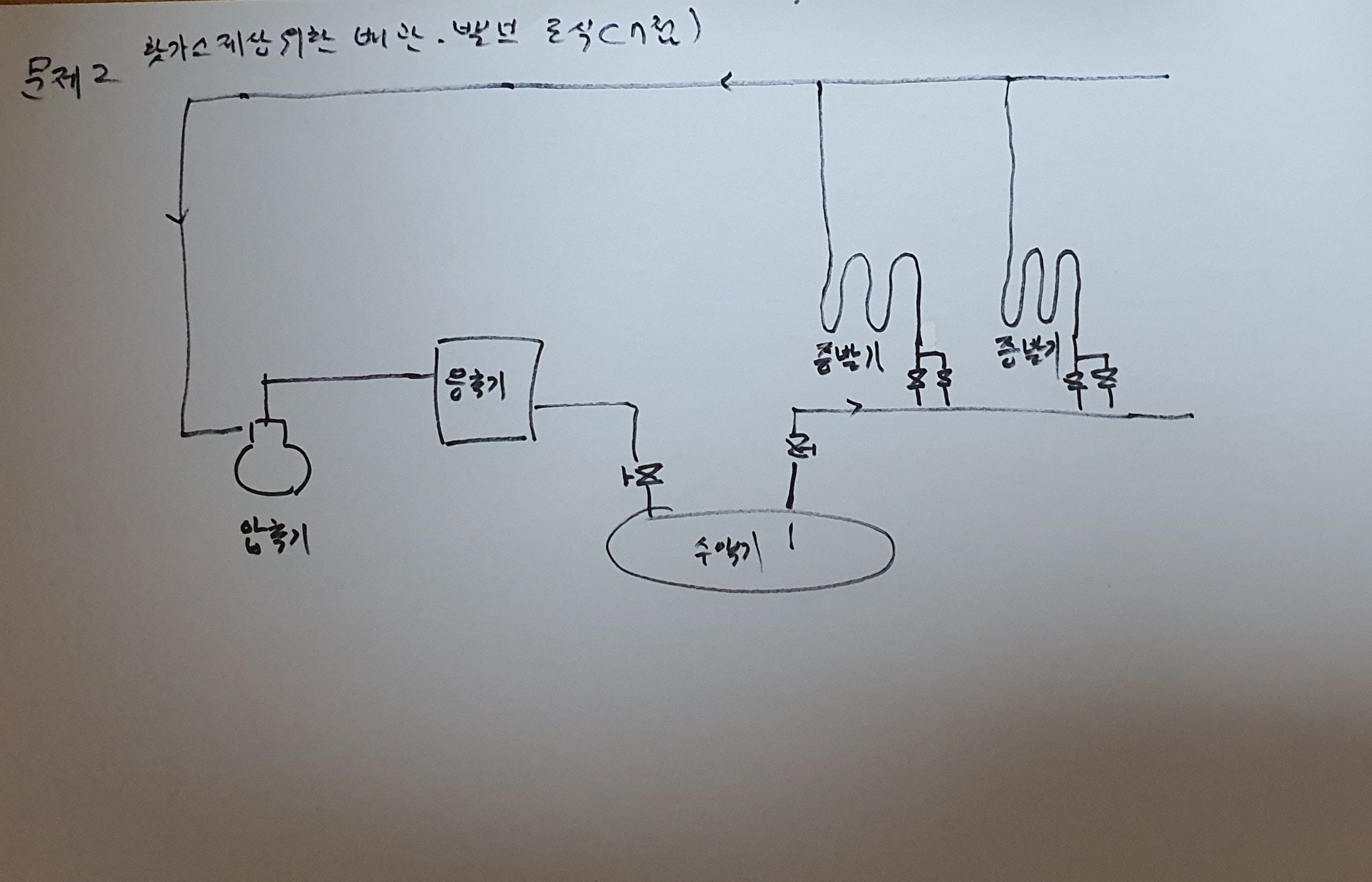

문제2번 그림 추가할께요
0

댓글

댓글 2개
날짜 투표수
  • Avatar
    sypink

    교수님 이 문제 이상이 없는지요?

    이럼  그림주면 어떻게 배관과 밸브를 그려 답을 적을지요?

    이상있다면 공단 전화해 보려고요.

    작년에 건축설비기사도 잘못출제 문제가 있어서 공단 전화했어요.

    그 때도 기술사 저자분이 문제오류라 해서 공단이의 제기 했거든요



    0
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 공조냉동 강사 임재기입니다.

    답변드립니다.

    이 문제의 그림만으로 본다면  증발기 출구에 밸브가 있어야 제상이 가능합니다.

    교재 1040p 제상시스템 설명을 보시면 이해되실 것입니다.

    감사합니다.

    임재기

    0
