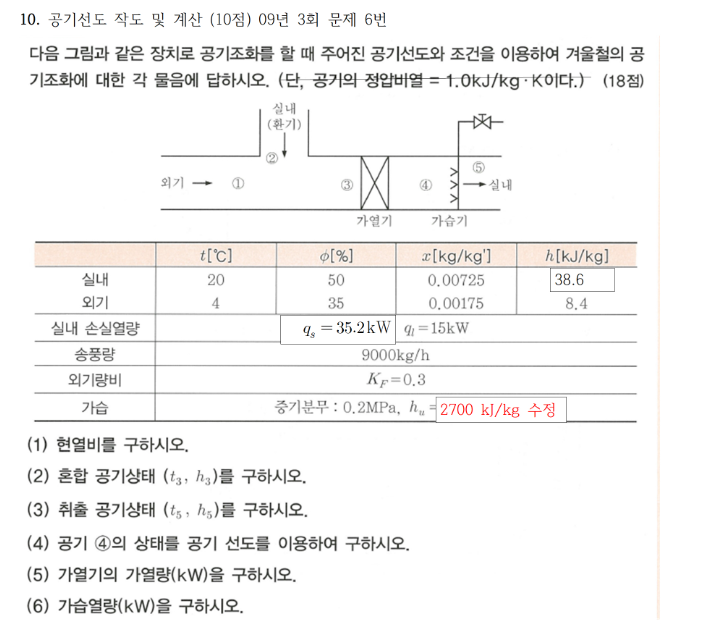

답변함 2023년 1회차 선도 관련 질문입니다. honi806 2023년 04월 24일 09:00 공유 문제는 이문제인데 3번문항의 취출 공기상태 h5를 전열을 사용하여 풀었습니다. 하지만 마지막6번문제의 가습열량을 구할때 h5-h4부분에서 엔탈피를 선도에서 읽고 적었습니다... 교재에서도 엔탈피값을 구했더라도 선도를 읽고 풀었더라구요... 근데 문제는 엔탈피값이 거의 2가까이 나서 오차가 좀 크네요 ㅠㅠ 이런 경우는 그냥 틀렸다고 보는게 맞나요? 그리고 6문제중 한문항 틀리면 부분점수 주려나요? 0 댓글 댓글 5개 정렬 기준 날짜 투표수 imjaeki 2023년 04월 25일 01:12 (편집된 시간 2023년 04월 25일 01:12) 교수님 안녕하십니까? 이패스코리아 공조냉동 강사 임재기입니다. 시험보시느라 수고 많으셨습니다. 6문제 중 한 문항 틀리는 경우 부분 점수 있습니다. 엔탈피 값의 오차가 크다고 하셨는데 어떤 기준으로 말씀하시는지 모르지만 본인이 정확할 수도 있는 것 아닌지요. 감사합니다. 임재기 0 honi806 2023년 04월 25일 03:59 아 제가 구체적으로 안썼군요... 3번 문제 보시면 h5값을 전열로 구했을때 58.68정도 나왔습니다. 이패스 교재랑 같은 문제여서 전열로 구한 값을 그대로 안쓰고 교재대로 h5값을 선도에서 직접 읽어서 가습열량을 풀었습니다. 9000*(h5-h4) / 3600으로요... 근데 엔탈피가 선도보고 읽었을때 60.5가 나와서 그게 걱정이네요... 58.68과 60.5랑은 차이가 좀 나서요... 그냥 틀렸다고 생각하는게 좋을까요? 0 imjaeki 2023년 04월 26일 00:41 (편집된 시간 2023년 04월 26일 00:42) 교수님 안녕하십니까? 답변드립니다. h5값은 계산에 의하면 58.68kJ/kg 이 나옵니다. h5 = 38.6 + (35.2+15) x 3600 /9000 = 58.68kJ/kg h5는 선도에서 읽는 것이 아니라 먼저 h5값을 계산으로 구해야 나머지 선도를 그릴 수 있는 것입니다. 감사합니다. 임재기 0 honi806 2023년 04월 26일 00:50 구하는 방법이 두가지 아닌가요?... 교재에서도 두가지 방법으로 나와있긴 한데 t5, h5값을 구하고 그 중간점으로 교차시키는 방식과 shf 0.7으로 주어져서 거기서 t5랑 교차시키는 방식이요... shf로 구하는게 더 맞는 풀이같아서 t5랑 교차시켜서 풀었습니다... 혹시 그럼 그 선도 문제는 전항 0점으로 보는게 맞을려나요? 0 imjaeki 2023년 04월 27일 06:13 (편집된 시간 2023년 04월 27일 06:15) 교수님 답변드립니다. 이 문제에서는 공기의 비열이 주어지지 않아서 t5값을 계산으로는 구할 수 없습니다. h5를 구한다음 h5와 shf 0.7선이 만나는 점을 찾고 그 점에서 아래로 내려 건구온도를 찾아서 읽으면 t5가 되는것입니다. 그런데 문제에서 t5와 h5를 구하라고 했기 때문에 아마도 공기의 비열 (1.0 또는 1.01)이 문제에서 누락된것으로 생각됩니다. 감사합니다. 임재기 0 댓글을 남기려면 로그인하세요. 원하는 것을 찾지 못하셨나요? 질문하기
댓글
안녕하십니까?
이패스코리아 공조냉동 강사 임재기입니다.
시험보시느라 수고 많으셨습니다.
6문제 중 한 문항 틀리는 경우 부분 점수 있습니다.
엔탈피 값의 오차가 크다고 하셨는데 어떤 기준으로 말씀하시는지 모르지만 본인이 정확할 수도 있는 것 아닌지요.
감사합니다.
임재기
아 제가 구체적으로 안썼군요...
3번 문제 보시면 h5값을 전열로 구했을때 58.68정도 나왔습니다.
이패스 교재랑 같은 문제여서 전열로 구한 값을 그대로 안쓰고
교재대로 h5값을 선도에서 직접 읽어서 가습열량을 풀었습니다.
9000*(h5-h4) / 3600으로요... 근데 엔탈피가 선도보고 읽었을때 60.5가 나와서
그게 걱정이네요... 58.68과 60.5랑은 차이가 좀 나서요...
그냥 틀렸다고 생각하는게 좋을까요?
안녕하십니까?
답변드립니다.
h5값은 계산에 의하면 58.68kJ/kg 이 나옵니다.
h5 = 38.6 + (35.2+15) x 3600 /9000 = 58.68kJ/kg
h5는 선도에서 읽는 것이 아니라 먼저 h5값을 계산으로 구해야 나머지 선도를 그릴 수 있는 것입니다.
감사합니다.
임재기
구하는 방법이 두가지 아닌가요?... 교재에서도 두가지 방법으로 나와있긴 한데
t5, h5값을 구하고 그 중간점으로 교차시키는 방식과
shf 0.7으로 주어져서 거기서 t5랑 교차시키는 방식이요...
shf로 구하는게 더 맞는 풀이같아서 t5랑 교차시켜서 풀었습니다...
혹시 그럼 그 선도 문제는 전항 0점으로 보는게 맞을려나요?
답변드립니다.
이 문제에서는 공기의 비열이 주어지지 않아서 t5값을 계산으로는 구할 수 없습니다.
h5를 구한다음 h5와 shf 0.7선이 만나는 점을 찾고 그 점에서 아래로 내려 건구온도를 찾아서 읽으면 t5가 되는것입니다.
그런데 문제에서 t5와 h5를 구하라고 했기 때문에 아마도 공기의 비열 (1.0 또는 1.01)이 문제에서 누락된것으로 생각됩니다.
감사합니다.
임재기
