핫가스 제상문제 부분점수 질문

Avatar
아아

안녕하십니까, 공조냉동기계기사 임재기 강사님.  이번 1회차 실기문제 배관문제 부분 점수에 대해 질문이 있습니다.

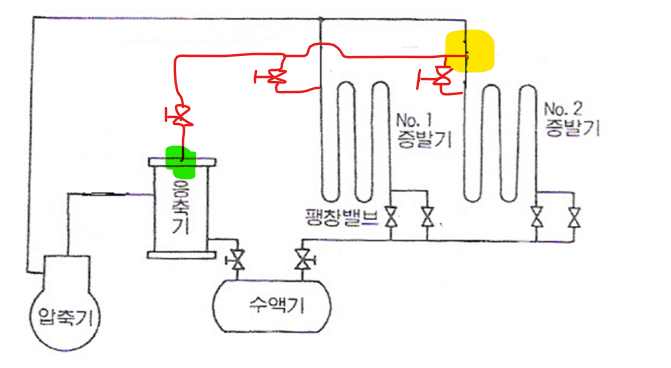

1. 아래 그림처럼 응축기에 바로 배관 연결해서 그려도 되는지 ? (초록부분)

2. 그리고 기출 문제에는 2번 증발기 출구 쪽에 배관이 연결 안되어 있는 걸로 아는데 저는 연결을 했습니다 (노란색 부분).

이런 점에서는 채점이 어떻게 될거라고 생각하나요??

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    시험보시느라 수고 많았습니다.

    답변드립니다.

    1. 교재의 기출문제를 보시면 아시겠지만 핫가스 배관은 압축기와 응축기 사이 배관에서 분기되어야 합니다. 핫가스 배관을 응축기에서 따오는 경우는 없습니다.

    2. 노란색 부분에 배관을 연결하면 안됩니다. 왜냐하면  핫가스가 증발기로 들어가지 않고 다시 압축기로 되돌아 오기 때문입니다.

    3. 죄송하지만 저로서는 채점관이 오답처리 할 지  아니면  몇 점이라도 부분 점수를 줄지는  확답을 드릴수 없습니다.

    감사합니다.

    임재기
