마찰저항선도 볼때 근사값을 대입하나요?

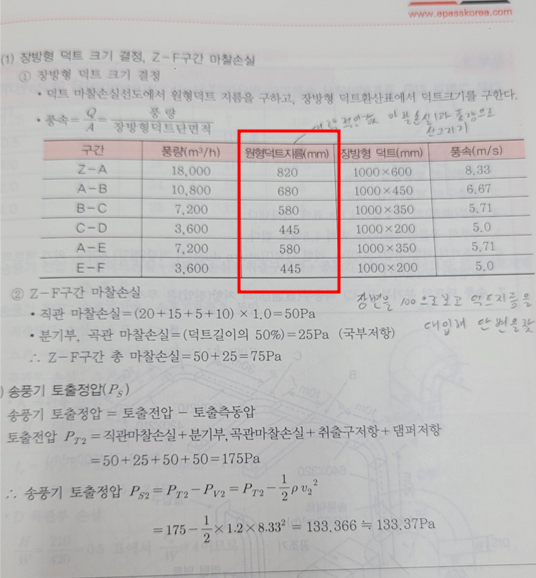

이렇게 풍량이 주어지고 마찰손실이 주어졌을때 마찰저항선도를 보고 원형 덕트 지름을 구할수 있습니다.

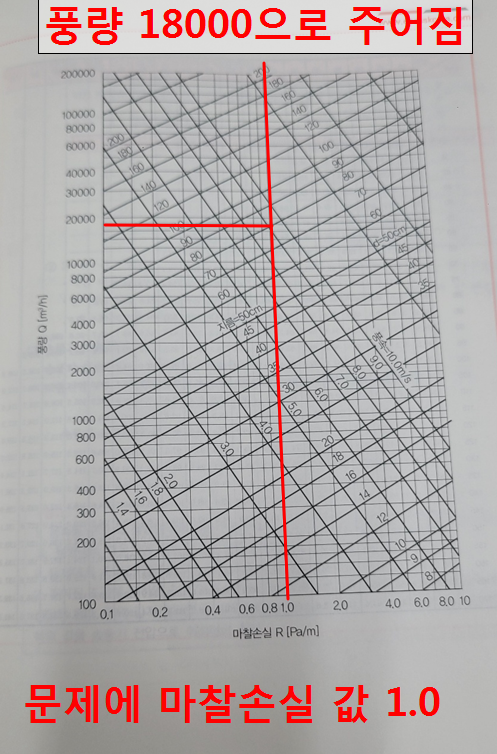

예를들어 풍량이 18000이고 마찰손실이 1 이므로 선을 긋고 봤는대 답에는 820이라는 값이 적혀있습니다.
820은 근사값을 말하는건가요?
답이 어떻게 820이 나왔는지 궁금합니다.
0
이패스코리아 고객센터
환불, 배송, 모바일, 수강기간
댓글
안녕하십니까?
이패스 코리아 공조냉동 강사 임재기입니다.
강의에서 여러번 설명드린 내용입니다.
각종선도에서 값을 읽는 것은 눈대중으로 읽는 것입니다.
따라서 읽는 사람마다 약간의 차이가 날 수 밖에 없습니다.
또한 마찰선도처럼 대수(로그)그래프는 등간격이 아니기 때문에 중간 값이 50%가 아닙니다.
예를 들어 100과 200사이의 중간은 150이 아니라 약 141.4정도 됩니다
200과 300사이의 중간은 241.4도 아니고 244.9 정도 됩니다. 300과 400사이의 중간 값은 344.9가 아니며 그보다 약간 큰 값이 나옵니다. 이렇게 간격에 따라서 중간 값이 다르게 나타납니다.
따라서 로그 값으로 그려진 그래프는 읽는 사람마다 오차가 클 수 밖에 없습니다.
감사합니다.
임재기
