공조냉동기계기사 실기 P1028 습공기선도 작도 방법이 이해가 안갑니다.
공조냉동기계기사 실기 P1028 습공기선도 작도 방법이 이해가 안갑니다.
강의는 2번이나 돌려봤는데 작도 방법이 이해가 잘 안갑니다.
이해가 안가는 점은
1. 교재에 있는 SI단위 습공기 선도를 A4 사이즈로 도서관에서 한 30장 출력을 하였는데 실제 실기 시험은 A3 사이즈의 큰 습공기 선도가 제일 뒷장에 주어지지 않나요?
A4는 너무 작아서 가독성이 떨어지고 상대 습도 점선이 잘 식별이 안갑니다. 다들 이 작은 A4 사이즈에 이렇게 힘들게 작성을 하는건지 이해가 안갑니다. 교수님께서는 강의에서 큰 대형 칠판에 작도를 하시더라구요

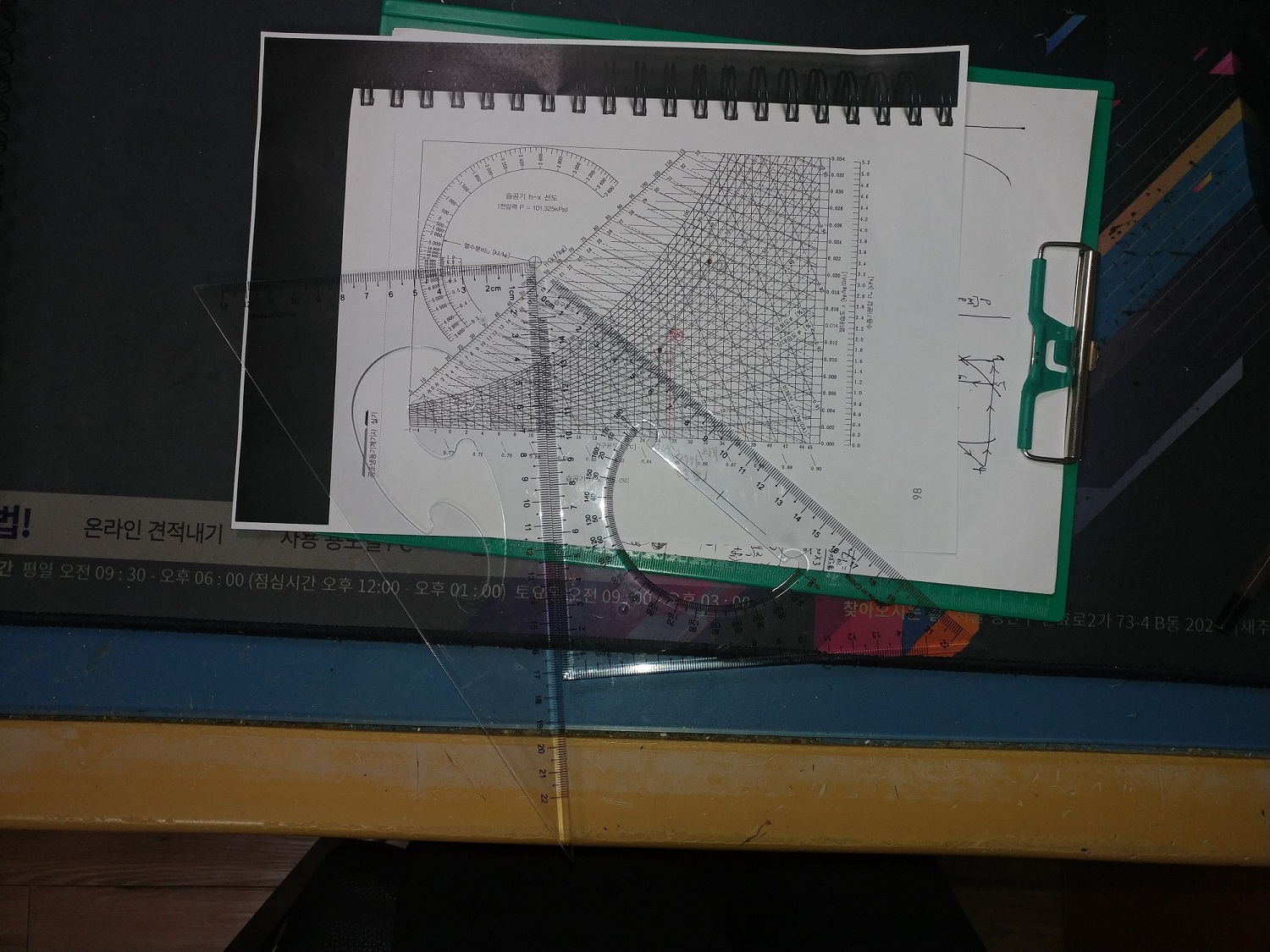

2. 강의에서 삼각자 2개를 가지고 작도를 하라고 하셨는데 다이소에서 구입한 이 삼각자 2개를 이런 형식으로 대고 재는 것이 맞나요? (사진 참조 부탁드립니다) 삼각자 2개의 사이즈는 45도 삼각자와 60도 삼각자입니다. (고화질로 올려드리고 싶은데 용량 제한이 있어서 압축하여 올렸습니다)

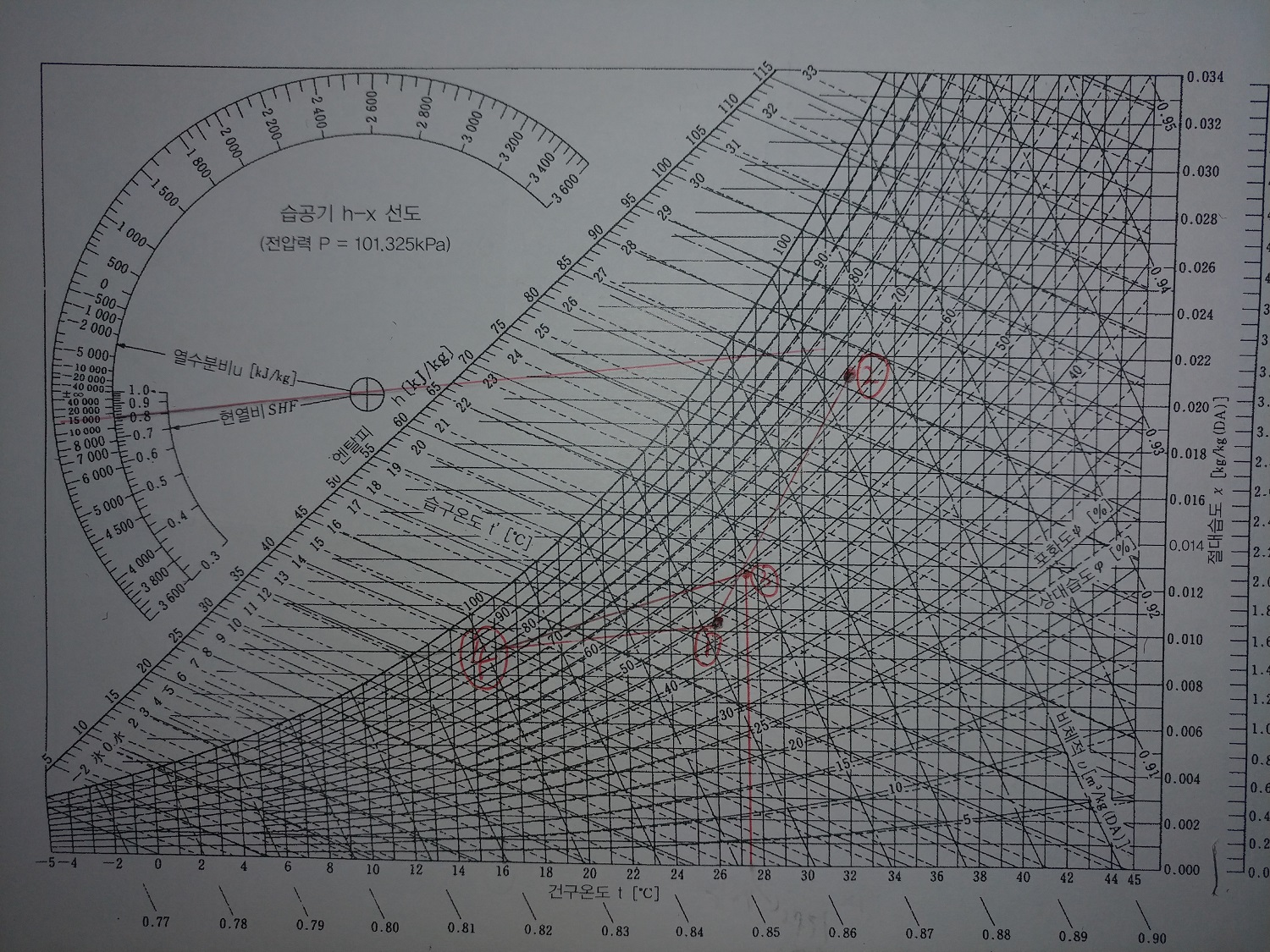

3. 제가 작도한 습공기 선도는 올바르게 작성된 것인가요? (P1028 소항 (2)번 문제)
0
댓글
안녕하십니까?
이패스 코리아 공조냉동 강사 임재기입니다.
1. 시험에서 주어지는 공기선도의 규격은 A4보다는 크고 A3보다는 작은 중간정도의 사이즈로 제일 뒷장에 주어집니다.
2.SHF 평행선을 긋기 위해 삼각자를 대는 방법은 본인이 편리한 방법으로 하시면 됩니다.
올려주신 사진의 방법으로 하셔도 됩니다. SHF선을 어디에서 부터 어디 까지 그려야 하느냐에 따라서 왼쪽 삼작자(60도 삼가자)의 방향을 아래로 할 수 도 있고 위로 할 수 도 있는 것입니다.
또한 오른 쪽 삼가자의 방향도 본인이 선을 긋기 편한 방향으로 놓으시면 됩니다. 중요한 것은 문제마다 편리한 방법이 다를 수 있다는 것입니다. 따라서 꼭 실제 본인이 그려보셔야 시험에서 당황하지 않습니다.,
3.직접그리신 선도에서 ③점의 위치는 ①점과 ②점을 잇는 선 위에 와야 하는데 선과 떨어져 있는 것 같습니다.
SHF 0.8선과 평행선을 ①점에서 긋고 16℃와 만나는 ④점의 상대습도는 83%또는 84%정도가 되어야 하는데 80% 선에 있는 것으로 볼 때 SHF0.8 평행선이 약간 틀어진 것 같습니다.
감사합니다.
임재기
