공조냉동기계기사 실기 1070p 2번 문제 질문이 있습니다
공조냉동기계기사 실기 1070p 2번 문제 습공기선도 관련 질문이 있습니다

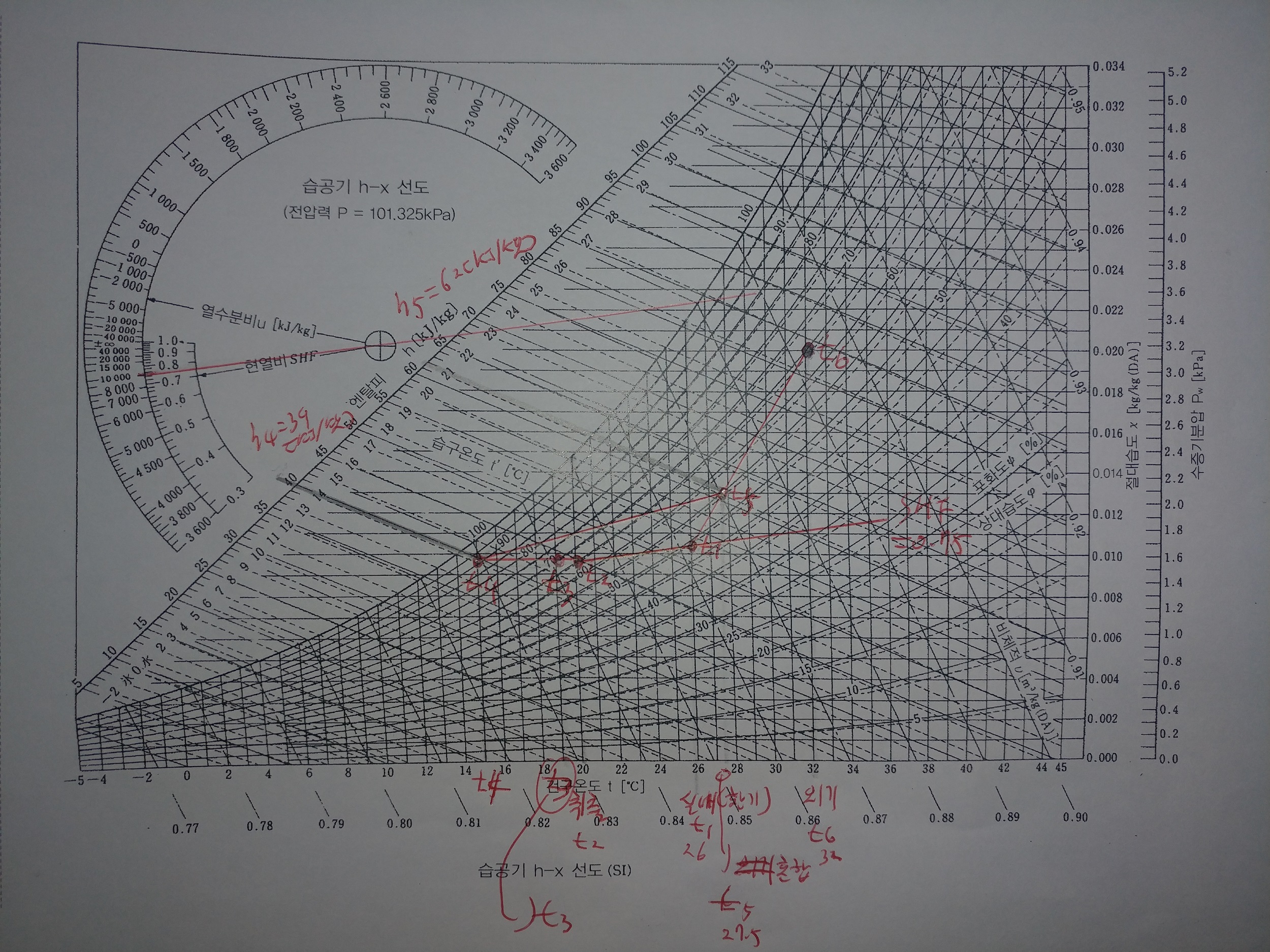

1. 제가 작성한 습공기 선도는 올바른 선도인가요? 교수님께 평가 부탁드립니다
2. 엔탈피 선은 연필로만 그었는데 실제로는 표시하지 않고 지워서 시험장에서 제출해도 될까요?

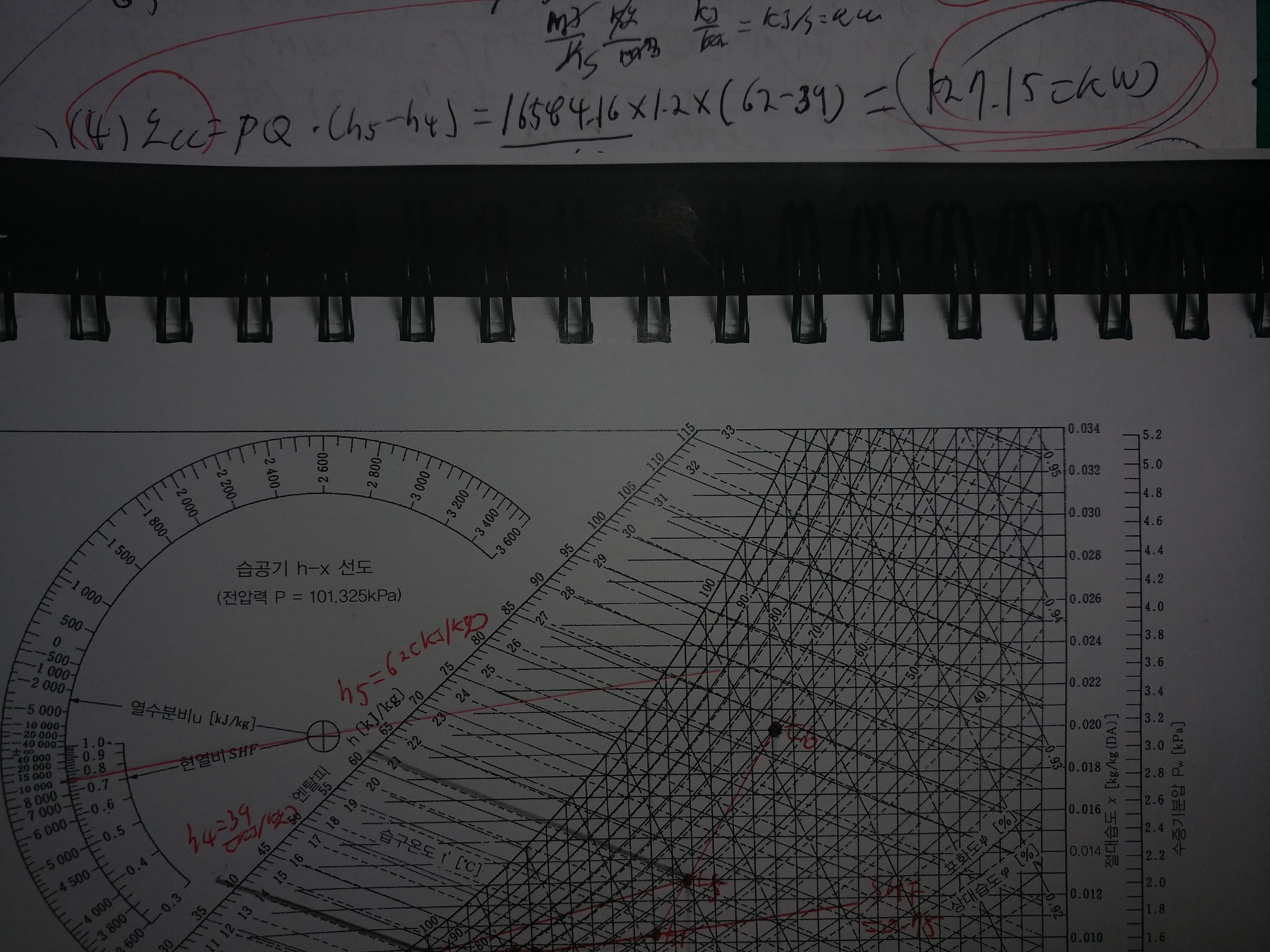

3. 小 (4)번 공기냉각기의 냉각 감습 열량 문제에서 제가 측정한 값은 127.15[kw]가 측정되었습니다.
교수님께서 교재에서 풀이해주신 113.33[kw]와 값이 상이하게 차이가 나는데
습공기선도의 엔탈피를 보는 시각의 차이가 있어 차이가 날수 있다고 교수님께서 강의에서 말씀해주신것은 이미 알고 있습니다만
이 정도의 값의 차이도 괜찮을까요?
4. 습공기 선도 작성시 삼각자는 사실상 SHF선을 그을때만 필요한것이 맞나요? 나머지는 그냥 일반 30CM자로 그냥 반듯하게 그으면 될까요?
5.SHF 기준선도 습공기선도 작성시 볼펜으로 그어서 제출해야 하나요?
-1
댓글
안녕하십니까?
이패스 코리아 공조냉동 강사 임재기입니다.
1. 선도 그리는 방법은 맞습니다. ⑤점이 약간 위쪽으로 치우친 것으로 보입니다.
2. 문제에서 각 점을 습공기선도애 나타내라고만 되어있으므로 엔탈피선은 그리지 않는 것입니다.
3. 공기선도를 그리는 것과 선도에서 값을 읽는 값은 사람마다 다르므로 제가 그린것 또는 제가 읽은 값만이 100% 맞는 것이라고 할 수 없는 것입니다. 따라서 각자 최선을 다하는 수 밖에 없습니다.
채점관이 정답이라고 하는 값이 어떤 것인지도 제가 정확히 알 수 없는 것입니다.
다만 제가 보기에 h5값을 62kJ/kg으로 읽었다면 조금 큰 것 같습니다. 제가 읽기로는 60또는 61정도 읽히기 때문입니다.
4.삼각자는 shf선과 평행선을 긋기 위해 필요한 것이 맞습니다. 다른 선은 일반 30cm자로 반듯하게 그으면 됩니다.
5.SHF 기준선도 습공기선도 작성시 볼펜으로 그어서 제출하면 됩니다.
감사합니다.
임재기
