공조냉동기계기사 실기 980p 간이 공기선도 작성 관련

Avatar
qianhao

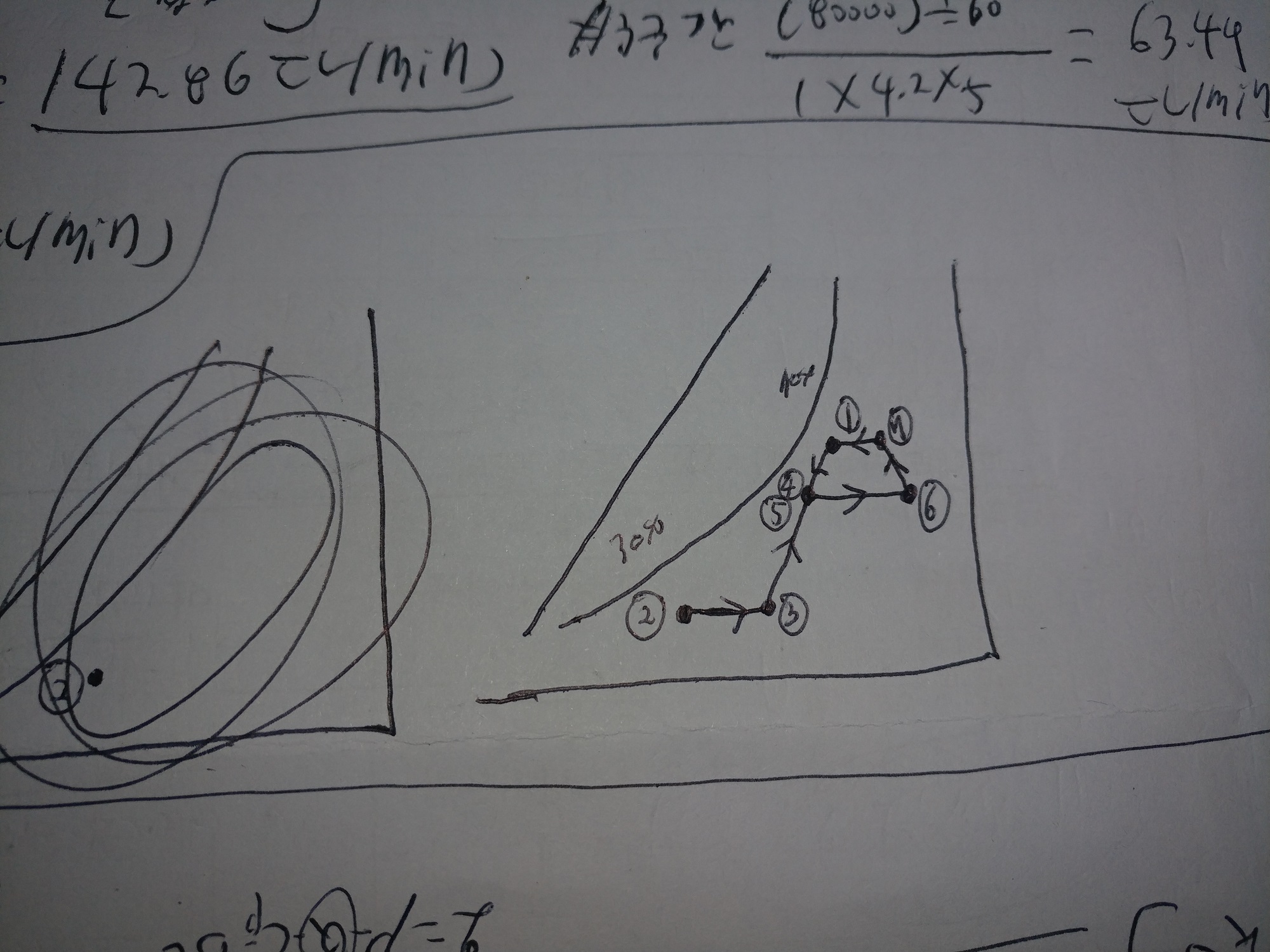

교수님께서 그리신 것이랑 7번에서 1번 부분 (취출구에서 실내)가 기울기가 많이 다른데

교재에 나와있는 모범 답안을 결국에는 외워야 하는 것인가요?

변형이 될수도 있기에 암기보다는 이해로 해결하고 싶은 문제인데

무슨 따로 온도라든지 그런것이 안나와있어 이렇게 그려도 될지 모르겠습니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스 코리아 공조냉동 강사 임재기 입니다.

    ⑤--->⑥ 과정은 가열 과정이므로 수평선이 맞습니다.

    ⑥--->⑦ 과정은 온수가습 과정이므로  왼쪽으로 더 기울어지는 것이 좋습니다.(그것이 사실이니까요.)

     ⑦--->① 과정은 실내부하(현열부하와 잠열부하)를 감당하는 과정이므로  왼쪽 아래로 기울기가 있어야 합니다.  그렇게 되려면 ⑦점이 조금 더 위로 올라가야 하겠네요...

    감사합니다.

    임재기
