공조실기 P827 13번 문제 습구온도 일정선 작도 방법이 이해가 안갑니다.
공조실기 P827 13번 문제 습구온도 일정선 작도 방법이 이해가 안갑니다.
이 문제의 T4점은 "가습은 순환수 분무로 한다" 라는 조건에 의하여
계산된 T5온도에서 습구온도 일정선을 그어서 ★T4★를 구하는데 습구온도 일정선을 작도하는 방법이 이해가 안갑니다.

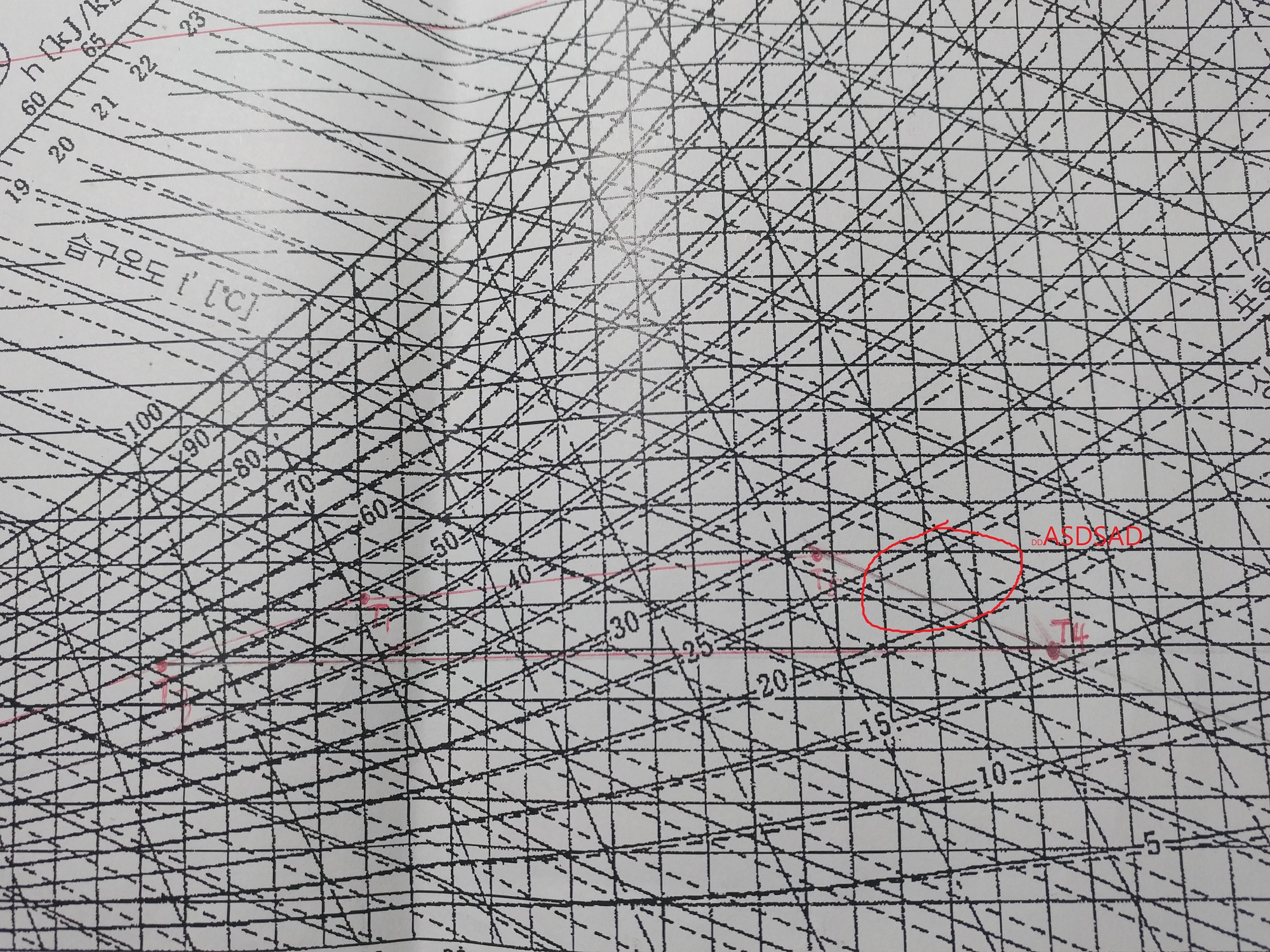

습구온도 일정선은 점선인데 점선사이 사이에 선을 그냥 임의적으로 습구온도 일정선을 반듯하게 그려서 값을 찾는건가요? 강의에서도 별다른 작도 방법에 대한 자세한 설명은 없으셔서 이해가 안갑니다.
(습구온도 점선에 일치하지 않는데 습구온도 점선 양 온도 사이에 자를 대고 습구온도 일정선을 반듯하게 그어 임의적으로 찾는것인가요?)
제가 습구온도 일정선을 그어서 구한 T4는 35.5도로 교수님과 상당히많이 차이가 나서 답이 많이 달라집니다.
0
댓글
안녕하십니까?
이패스 코리아 공조냉동 강사 임재기입니다.,
1.공기선도 작도하는 방법은 맞는 것 같습니다.
다만 shf선 등을 그으면서 조금씩 차이가 나는 것 때문에 t4 값에도 차이가 나는 것 같습니다.
선도 그리는 방법이 맞다면 약간의 오차는 정답처리 됩니다.
2.습구온도 일정선을 그을 때 습구온도 점선에 일치하지 않는 경우는 습구온도 점선 양 온도 사이에 자를 대고 습구온도선과 평행하게 습구온도선을 그어 임의적으로 찾는것이 맞습니다.
감사합니다.
임재기
