p470 p478 p-h선도 / 간이 습공기 흐름도 작성 관련 궁금한 것이 있습니다.
1. p478 7번 습공기선도 흐름도 완성 문제 관련

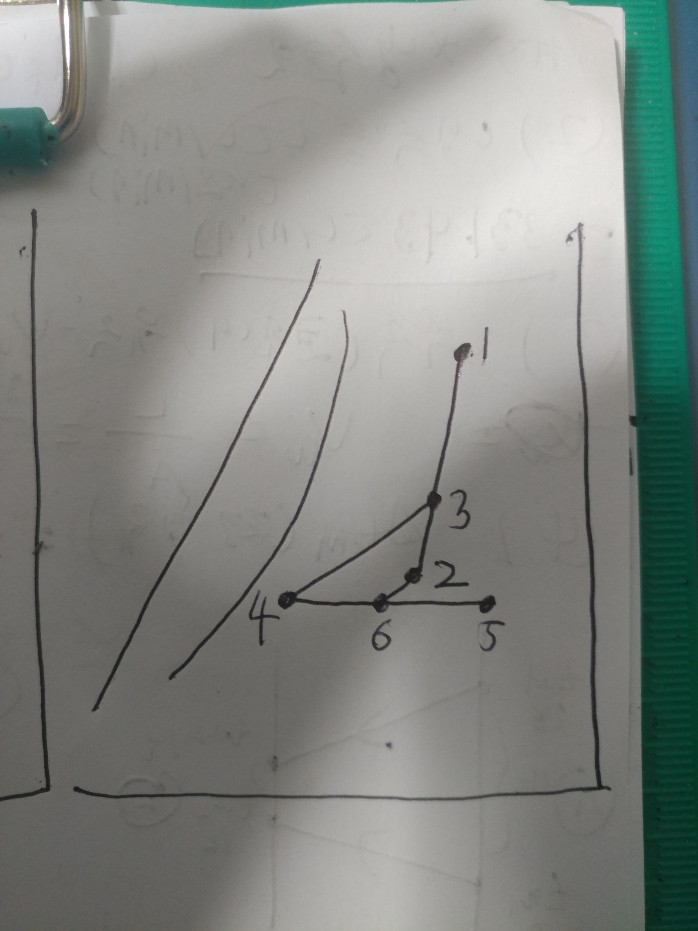

간이로 작도를 해야하는 문제인데 이렇게 삐뚤게 작성하면 오답이 될까요?
(채점기준은 교수님께서도 모르시지만 올바르게 보이시는지 궁금합니다)
그리고 6번 점을 5번쪽으로 오른쪽으로 훨씬 이동하여 점을 찍으면 6에서 2 방향이 반대로 바뀌는데 그러면 오답인건가요??
2.같은 경우로 p470의 p-h선도 작성 문제도 빤듯하게 작성해야 하는지 궁금합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
1.선을 손으로 그리기 때문에 이정도이면 됩니다.
다만 그림에서 냉각코일이 큰것을 보실 것입니다. 즉, 이 문제는 냉방장치입니다.
따라서 6점이 5점 쪽으로 치우쳐 6에서 2 방향이 반대로 바뀌면 안됩니다. 오답이 됩니다.
그리고 1점에서 2점의 선분은 좀더 기울기를 주시는 것이 완벽한 그림이 됩니다.
2.p470의 p-h선도 작성 문제도 손으로 그리는 경우 완벽한 직선으로 그릴 수 없습니다. 그래도 정답처리 됩니다. 그러나 가능하면 자를 대고 빤듯하게 작성하시는 것이 좋습니다.
감사합니다.
임재기
