전기제어공학 5강 강의 내용 질문

Avatar
gjansodhd

안녕하세요. 기사 3회차 합격을 목표로 수강 중입니다.

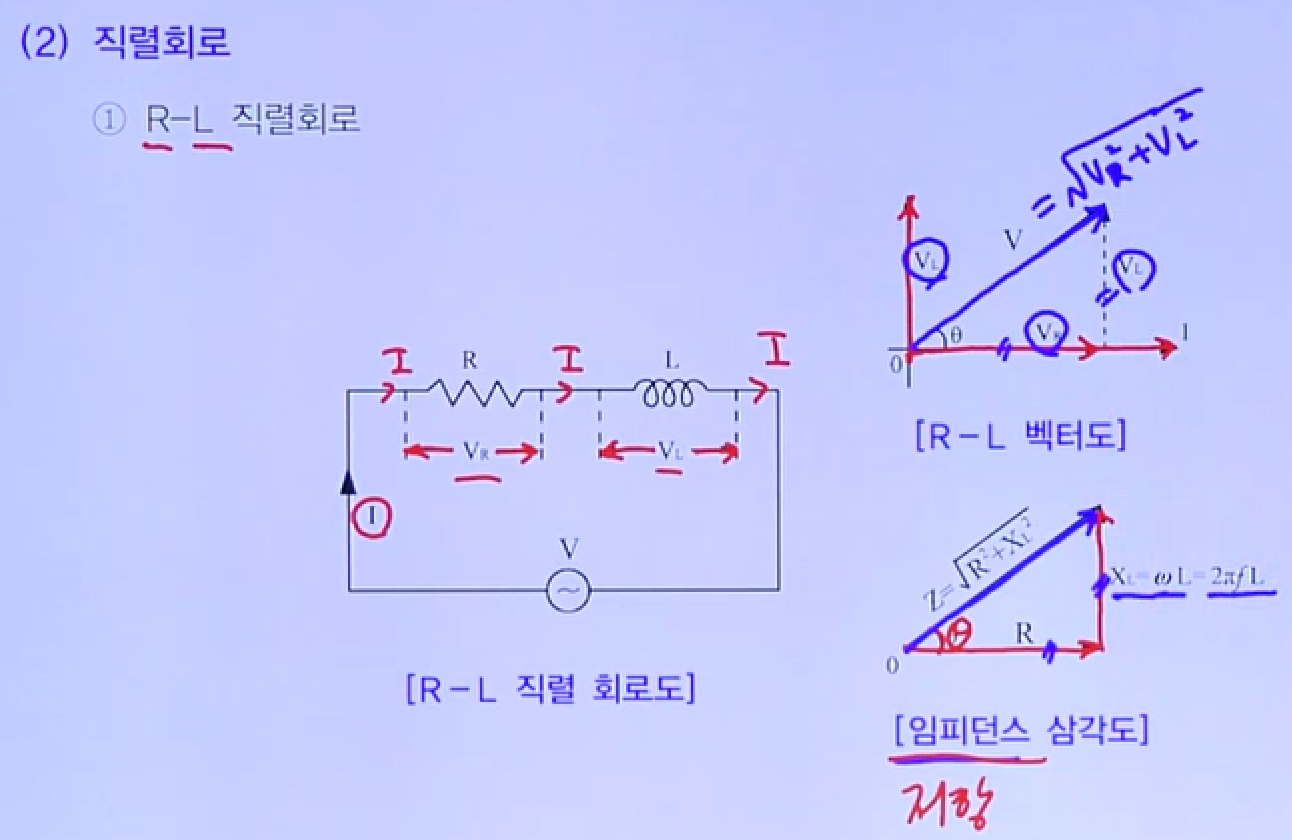

강의 내용 중 임피던스의 삼각도에서 R은 오른쪽으로 그어지고, 유도성 리액턴스는 위로 그어진다고 하셨는데,

그 이유에 대해서는 말씀이 없으셔서요. 혹시 위로 그어지는 이유가 있나요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    저항성분의 전압은 전류와 위상이 같으므로  전류I 와 같은 방향으로 그려지고,

    유도성 리액턴스 성분의 전압은 전류보다 앞서기 때문에 위로 그려지는 것입니다.

    참고로 용량성 리액턴스 성분의 전압은 전류보다 뒤지기 때문에 아래로 그려지는 것입니다.

    감사합니다.
