실기 21년도 2회차(7월) 5번
(2) 송풍기 전압문제

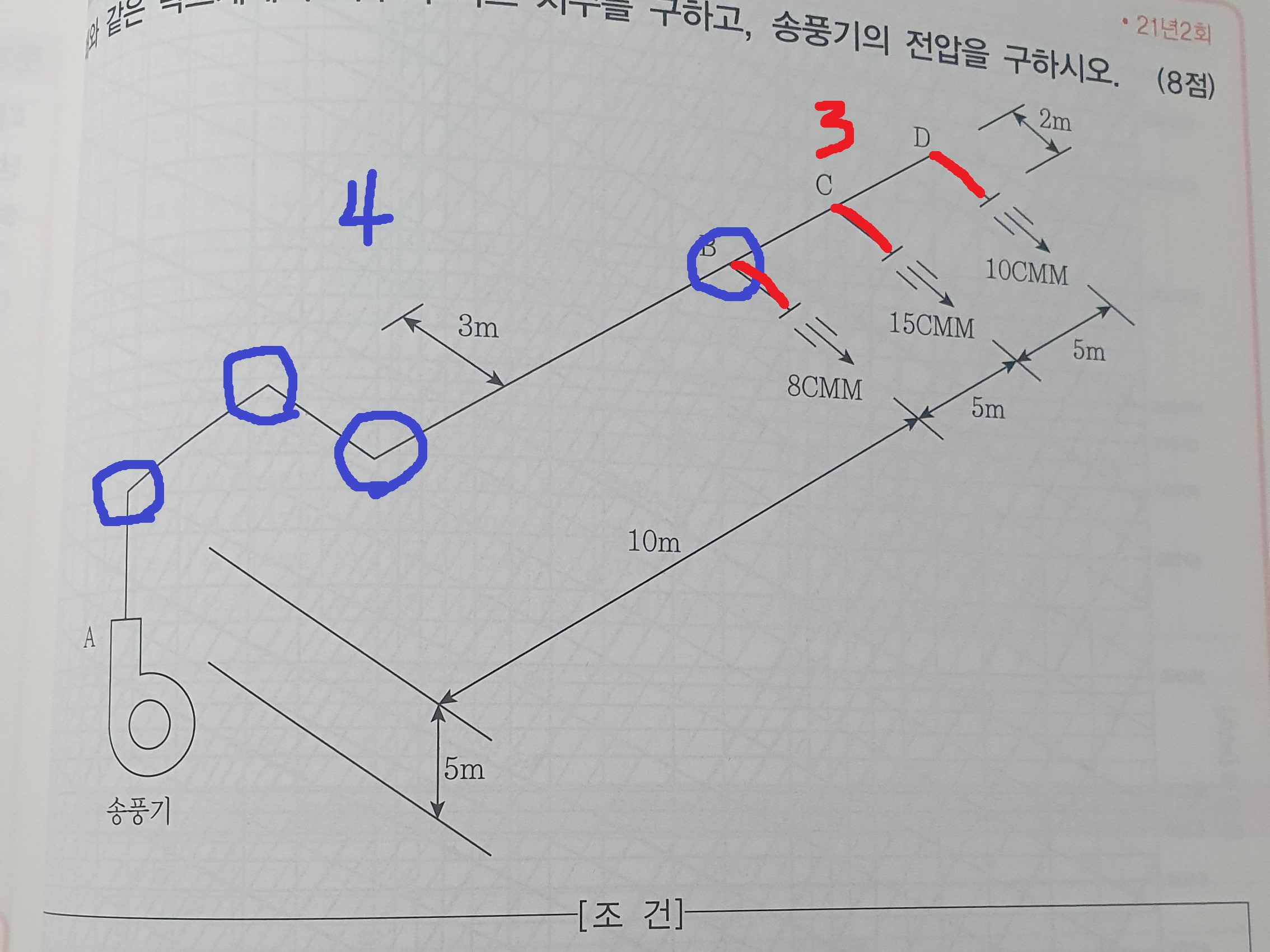

직관덕트 마찰손실에서 총 직관 길이를 더한다고 했는데 빨간색 부분에 2m 관이 3개 있는데 하나만 계산하는 이유가 뭔가요?
곡관부 마찰 손실에서 파란색 부분이 곡관이고 4개 A-B 4개, B-C 1개, C-D 1개라고 생각했는데 풀이랑 다르고 이해가 잘 안되서 그림으로 설명해주실 수 있나요?
0
이패스코리아 고객센터
환불, 배송, 모바일, 수강기간
댓글
안녕하십니까?
이패스코리아 임재기입니다.
강의에서 여러번 설명드린 내용입니다.
덕트 및 배관에서 마찰손실(마찰저항)은 손실이 가장큰 경로에 대하여 구하면 그 보다 작은 경로에도 공기를 보낼 수 있습니다. 따라서 마찰손실이 가장 큰 경로에 대하여만 구하면 됩니다.
이 문제의 공기흐름 경로는
1경로 : A --> B --> 취출구(8CMM)
2경로 : A --> B --> C --> 취출구(15CMM)
3경로 : A --> B --> C --> D --> 취출구(10CMM)
즉, 3개의 공기흐름 경로가 있습니다.
이중에서 가장 마찰손실이 큰 경로는 3경로 입니다. 따라서 3경로에 대하여만 말찰손실을 구하면됩니다.
그리고 B와 C부분은 곡관부가 아니라 분기부 입니다.
감사합니다.
임재기
