공조냉동 실기 질문입니다.
1. p316 9번 문제에서
순환펌프의 양정 = 배관 및 기기류의 마찰손실수두로만 되어 지는 것으로 알고 있는데
실양정을 적용하는 이유가 궁금합니다

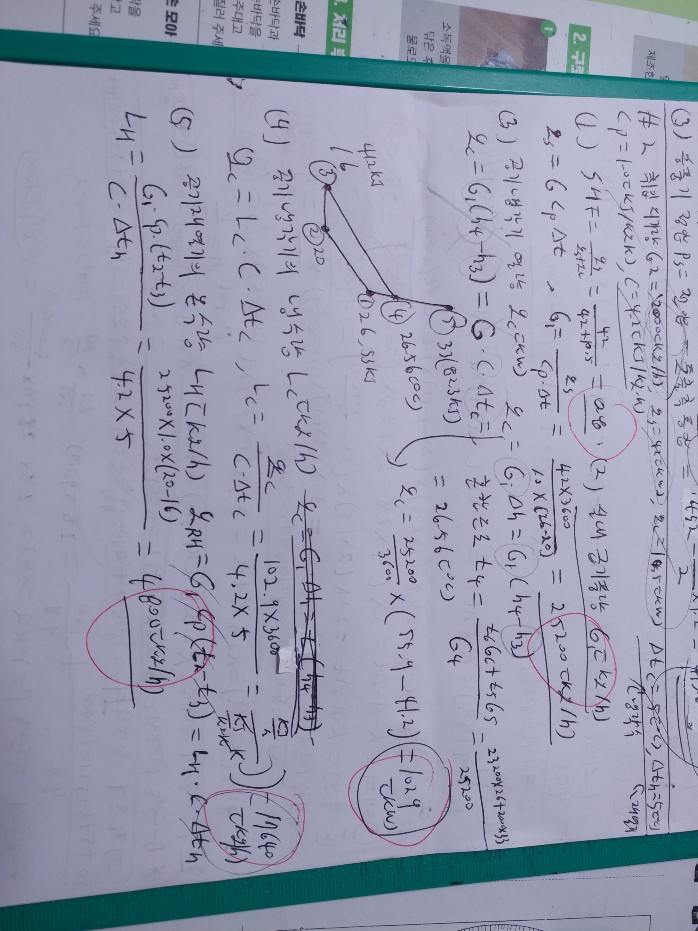

2. p306 습공기선도 문제에서 공기냉각기의 열량을 구할때
h4를 습공기선도에서 55.9[kj/kg]으로 읽어서 구했습니다.
그랬더니 값이 엄청 차이가 나던데,, 교수님께서 보셨을때는 이 문제의 취지에 맞지 않는 것으로 보여 오답 처리될 가능성이 높아 보이시나요?
이 문제는 습공기 선도를 그리는 문제가 아니고 지문과 머리속으로 떠올려 푸는 문제라고 봐야할까요
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
강의에서 설명드린 내용입니다.
1.폐회로 배관의 순환펌프 양정은 마찰손실수두 만으로 이루어집니다.
폐회로가 아닌 개방회로의 경우에는 순환펌프라고 되어있어도 실양정이 있는 것입니다.
이 문제의 경우는 개방회로 입니다. 따라서 실양정이 있습니다.
강의에서 설명드렸듯이 F쪽 벤트관에서 공기가 들어옵니다.
따라서 F부터 G까지는 공기와 함께 자연낙하 하므로 펌프는 A-B-C-D-E-E'-F까지만 품어 올려주면 됩니다.
따라서 실양정은 A-F 높이차인 15m인 것입니다.
그리고 여기에 A부터 F까지 배관의 마찰손실과 공조기 코일 저항을 합하면 펌프의 양정이 되는 것입니다.
2.이문제는 공기선도에서 값을 읽는 것이 아닙니다.
주어진 엔탈피 값을 이용하여 문제를 풀어야 합니다.
h4도 주어진 다른 엔탈피값을 이용하여 계산으로 구한 값을 적용해야 합니다.
질문하신대로 풀면 당연히 오답처리 됩니다.
감사합니다.
임재기
답변 감사드립니다
