13년 1회 3번 배관 곡부 H와 W 구분
공조냉동기계기사 실기, 임재기 교수님

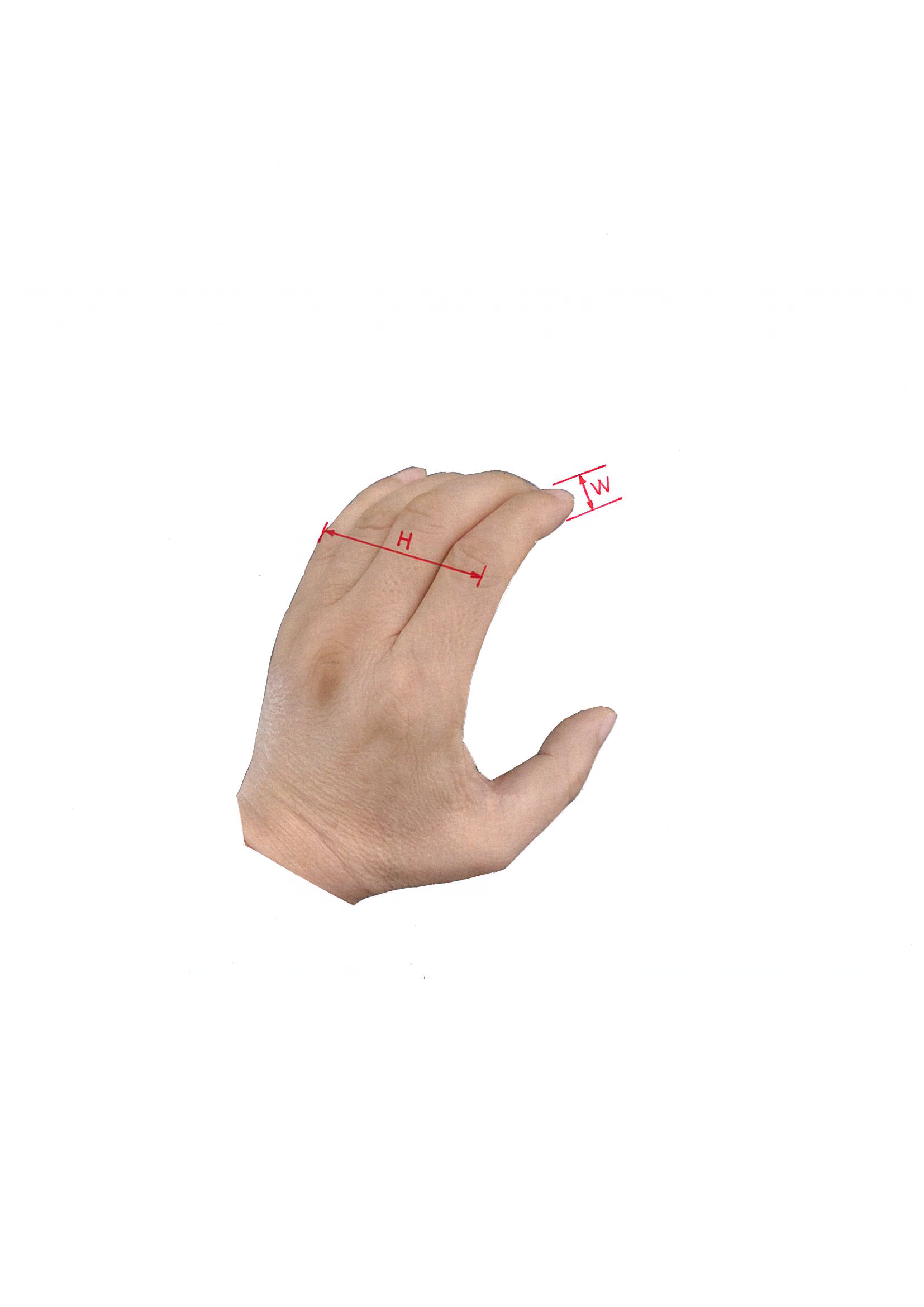

비슷한 질문 글을 봤는데도 이해가 안 돼 직접 문의 남깁니다. 그림과 같이 손을 구부려서 손등의 높이는 H, 손가락굵기는 W라고 하셨습니다. 곡관 A부와 같이 왼손을 구부린 후 적용해본다면 손등의 높이에 해당하는 부분이 H여야 하는데 풀이에 보면 W로 되어 있습니다. 곡관 D부도 마찬가지입니다. 구부려보면 손등의 높이에 해당하는 부분이 W로 나와 있습니다. 아무리 찾아봐도 명쾌하게 이해가 되지 않아 너무 답답합니다. 어떻게 구분하면 되나요?
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.

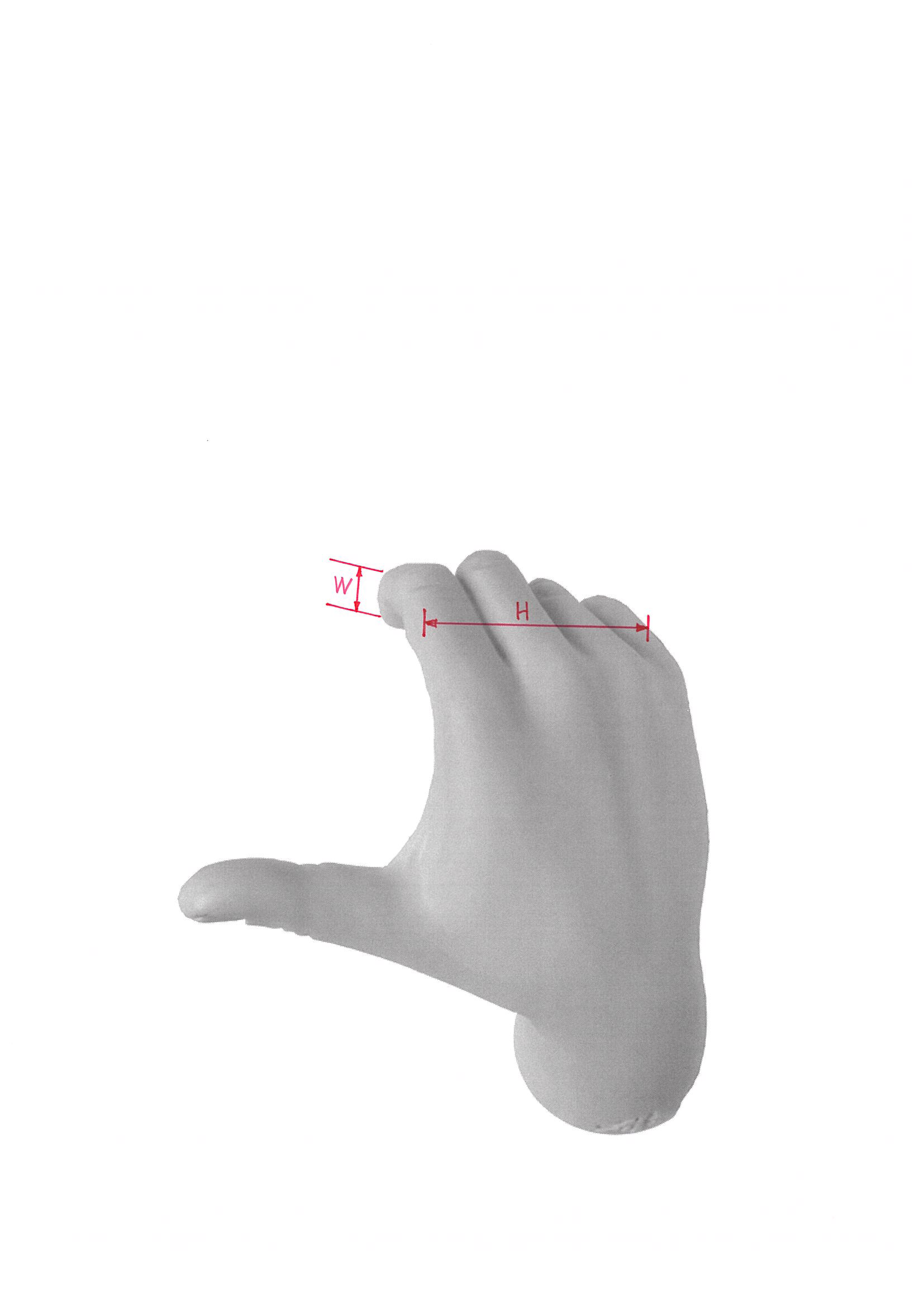

왼손의 손가락 4개를 합한 길이가 H이며, 검지 손가락(두번째 손가락)의 두께가 W입니다.
그리고 593p 그림에서 A부의 치수가 640X320인데 이것은 그림으로 볼 때 긴 변이 640이고 짧은 변이 320입니다.
감사합니다.
임재기
보기의 그림 때문에 햇갈리셨을텐데 보기의 덕트 그림은 위를 향한게 아니라 옆을 향한 것입니다.
