2014년1회1번
안녕하세요. 교수님.
정압재취득법의 정의가,
분기점이나 배출구의 풍속감속에 따른 정압재취득량을 다음의 손실압력에 충당하여 전계통의 정압이 같도록 일정한 공기분배를 얻도록 설계하는 방법. 이라고 정의가 되어있는데

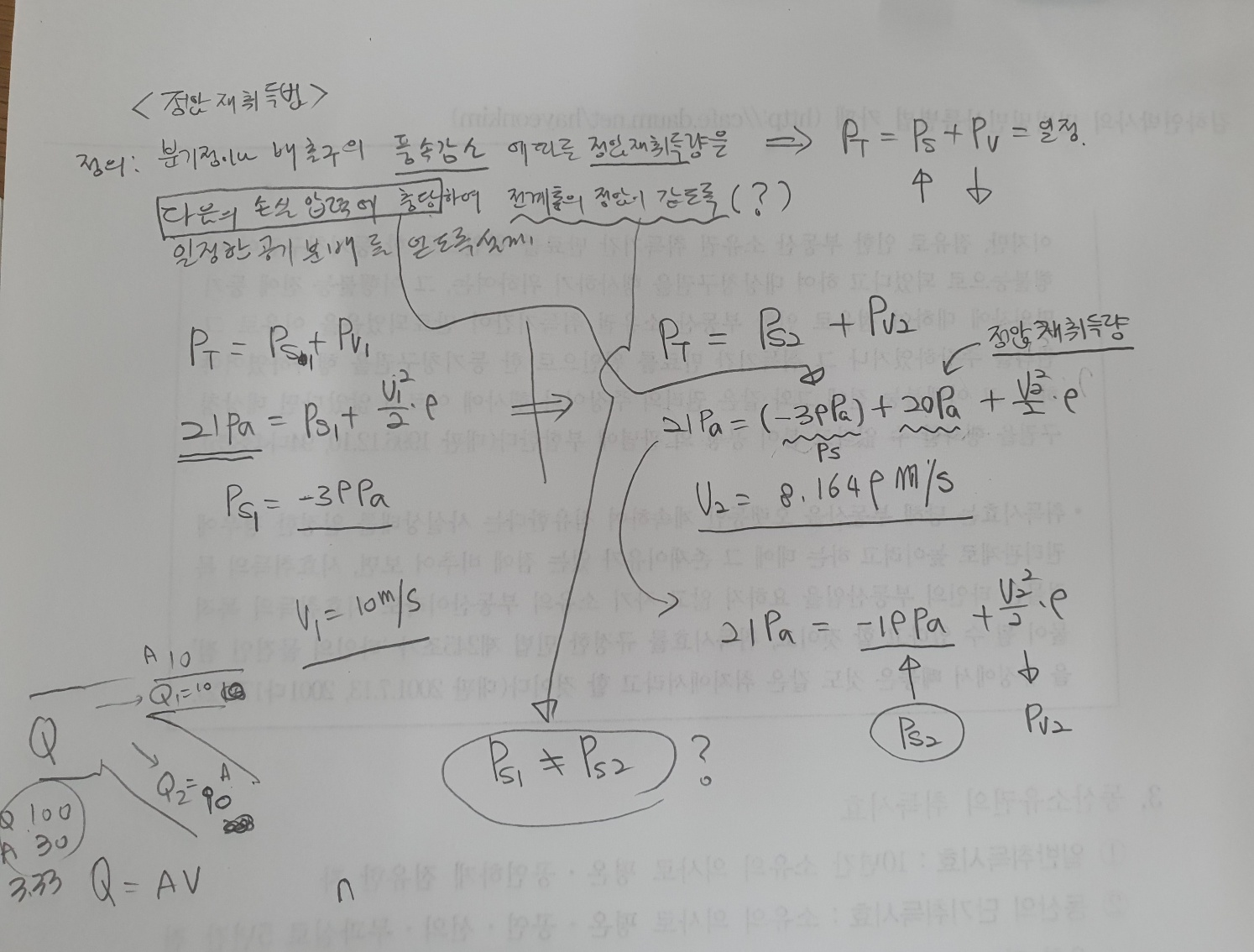

U1에서 정압은 -39Pa, 정압재취득량이 20Pa이라고 했으므로 U2에서의 정압도 -39Pa이라하면 -39+20=-19Pa,
전압은 불변이므로 21Pa=-19Pa+U2^2/2rou하면 U2= 8.1649m/s..
확장하면 산출된 풍속과 풍량으로 덕트면적을 구하고…..이면적으로 덕트치수를 구하고….
정의에서 전계통의 정압이 같도록………
. 결국 속도가 줄어들면 정압이 커지는데, 결론은 U1의 정압은 -39Pa이고, U2의 정압은 -19Pa인데
이것이 정의에서 나타난 전계통의 정압이 같도록과 어떤 연관이 있는건지 이해가 안됩니다.
숫자상 정압은 다른데…. 정압이 같게한다는 말이 이해가 안됩니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
덕트의 시작점인 1점의 전압 Pt₁ = Ps₁ + Pv₁입니다.
그러나 1점을 지나 2점의 경우 전압 Pt₂ = Ps₂ + Pv₂ + ΔPℓ(마찰손실) 입니다.
1,2점의 전압은 같으므로 Pt₁=Pt₂ 즉, Ps₁ + Pv₁ = Ps₂ + Pv₂ + ΔPℓ 이 됩니다.
위 2번쨰 식을 정리하면 Ps₁ - Ps₂ = (Pv₂ - Pv₁) + ΔPℓ 이 됩니다.
여기서 1,2점의 정압을 같게 한다면 Ps₁ = Ps₂ 가 되므로
ΔPℓ = Pv₁ - Pv₂ = ρ/2 (V₁² - V₂²) 이 되는 것입니다.
즉 Pv₁ - Pv₂ = ρ/2 (V₁² - V₂²)이 됩니다.
여기에 덕트의 확대부분 또는 분기부분에 따른 손실을 감안하여 위식을 다시 쓰면
정압재취득 량 (Pv₁ - Pv₂) = ρ/2 (V₁² - V₂²)·k 로 나타낼 수 있는 것입니다.
여기서 k : 정압재취득계수 입니다.
결국 k가 1이면 덕트의 마찰손실이 정압재취들량이 되는 것입니다.
질문에 올려주신 2점의 전압= 정압+동압 이라는 개념이 잘못된 것입나다.
2점의 전압은 정압+동압+마찰손실 입니다.
그르므로 -19 -(-39) = 20은 마찰손실량 인 것입니다.
감사합니다.
임재기
