추가로 궁금한점이 있는데
1.보통 다른 문제에서 나오는 냉동기도 역 브레이턴 사이클인가요? (다른문제에서도 응축,증발과정이 헌열로만 이루어진다고 봐도 되는지 궁금합니다.)
2.응축기나 증발기에서 공기가 액화되거나 증발하는건 아니라고 하셨고 따라서 헌열로만 이루어진다는 말씀으로 이해했는데,
하지만 냉매는 응축하고 증발하지 않나요? 그리고 선도에서 그려지는 그래프도 냉매를 대상으로 그린 그래프가 아닌지요?? 따라서 공기의 상변화와는 관계없이 냉매가 상변화 하기에 잠열도 포함된다라고 생각하고 있는데 혹시 제가 어떤부분에 오개념이 있는걸까요??
여기서 증발열량,응축열량에는 잠열이 포함되어있지 않나요? 오로지 헌열로만 계산하는데 원래 공기 냉동기가 증발,응축에서 헌열만 있는건가요? 증발을 하고 응축을 하면 습도가 달라지니까 잠열도 포함되는거라 생각이 드는데 왜 틀린 걸까요??
댓글
안녕하십니까?
이패스코리아 임재기입니다.

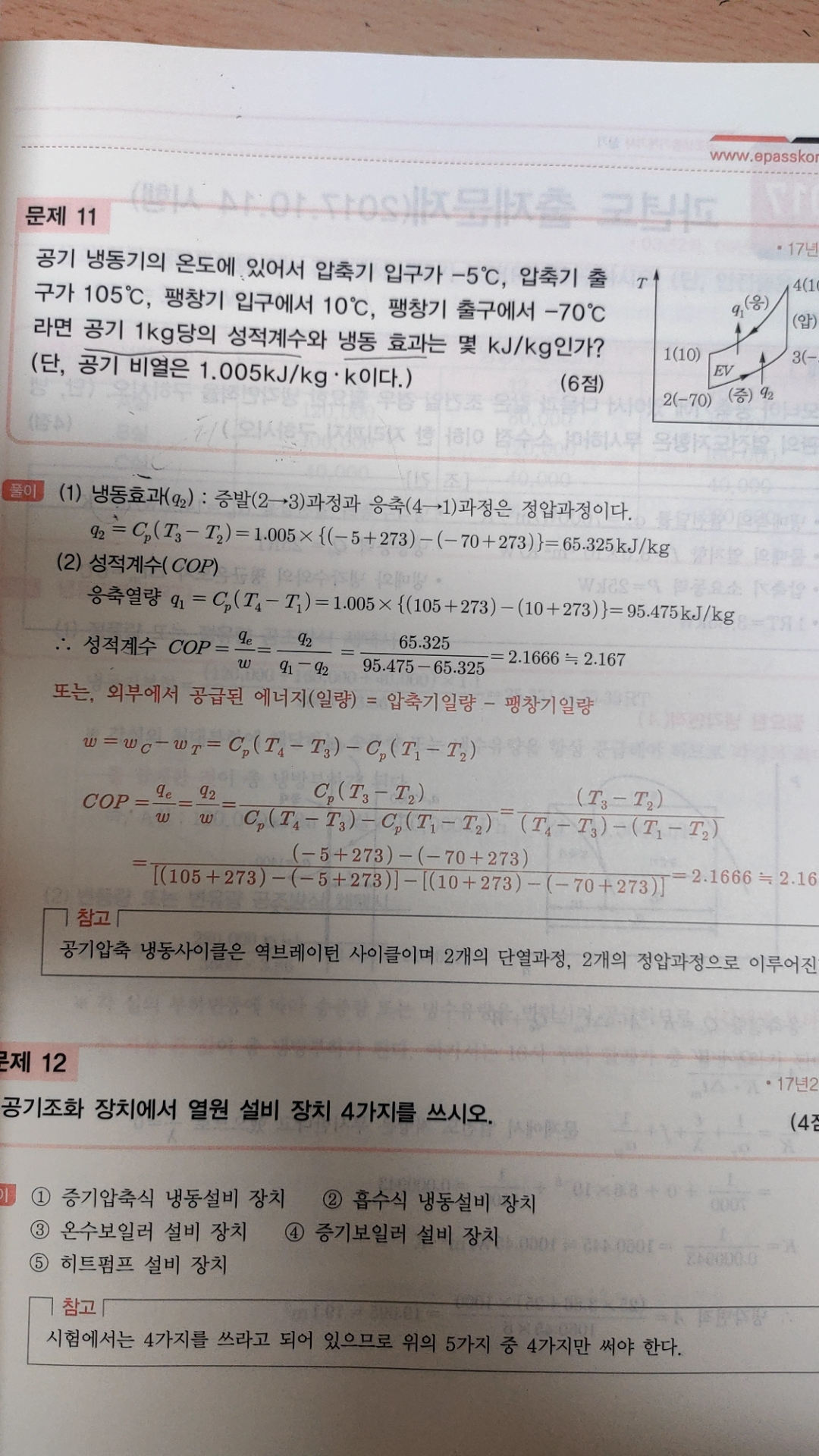

이 문제는 공기냉동 사이클로서 2개의 정압과정과, 2개의 단열과정으로 이루지는 역브레이턴 사이클 입니다.
문제에서 응축과 증발이라는 용어를 사용한 것 때문에 혼동이 될수 있다고 생각됩니다.
이 사이클에서 응축은 냉각수에 의한 방열과정(정압방열) 이며, 증발은 냉동실에서 열을 흡수하는 과정(정압가열) 이며 공기가 액화되거나 증발하는 것은 아닙니다.
따라서 각 과정의 열량은 온도차로 구하게 되는 것입니다.
감사합니다.
임재기
우선 답변 감사합니다.
추가로 궁금한점이 있는데
1.보통 다른 문제에서 나오는 냉동기도 역 브레이턴 사이클인가요? (다른문제에서도 응축,증발과정이 헌열로만 이루어진다고 봐도 되는지 궁금합니다.)
2.응축기나 증발기에서 공기가 액화되거나 증발하는건 아니라고 하셨고 따라서 헌열로만 이루어진다는 말씀으로 이해했는데,
하지만 냉매는 응축하고 증발하지 않나요? 그리고 선도에서 그려지는 그래프도 냉매를 대상으로 그린 그래프가 아닌지요?? 따라서 공기의 상변화와는 관계없이 냉매가 상변화 하기에 잠열도 포함된다라고 생각하고 있는데 혹시 제가 어떤부분에 오개념이 있는걸까요??
안녕하십니까?
이패스코리아 임재기입니다.
이 문제만 역브레이턴 사이클 입니다.
다른 문제의 경우는 질문하신대로 압축기에서 증기상태의 냉매가 응축기로 보내지면 응축기에서 응축액화되고, 액화된 냉매가 팽창밸브를 거쳐면서 압력이 떨어진 상태로 증발기로 들어가면 증발기에서 냉매액이 증발하여 증기가 되는 사이클을 반복하게 됩니다.
냉매가 액화되고 증발하는 과정은 잠열에 의한 것입니다.
감사합니다.
임재기
