공조기 질문

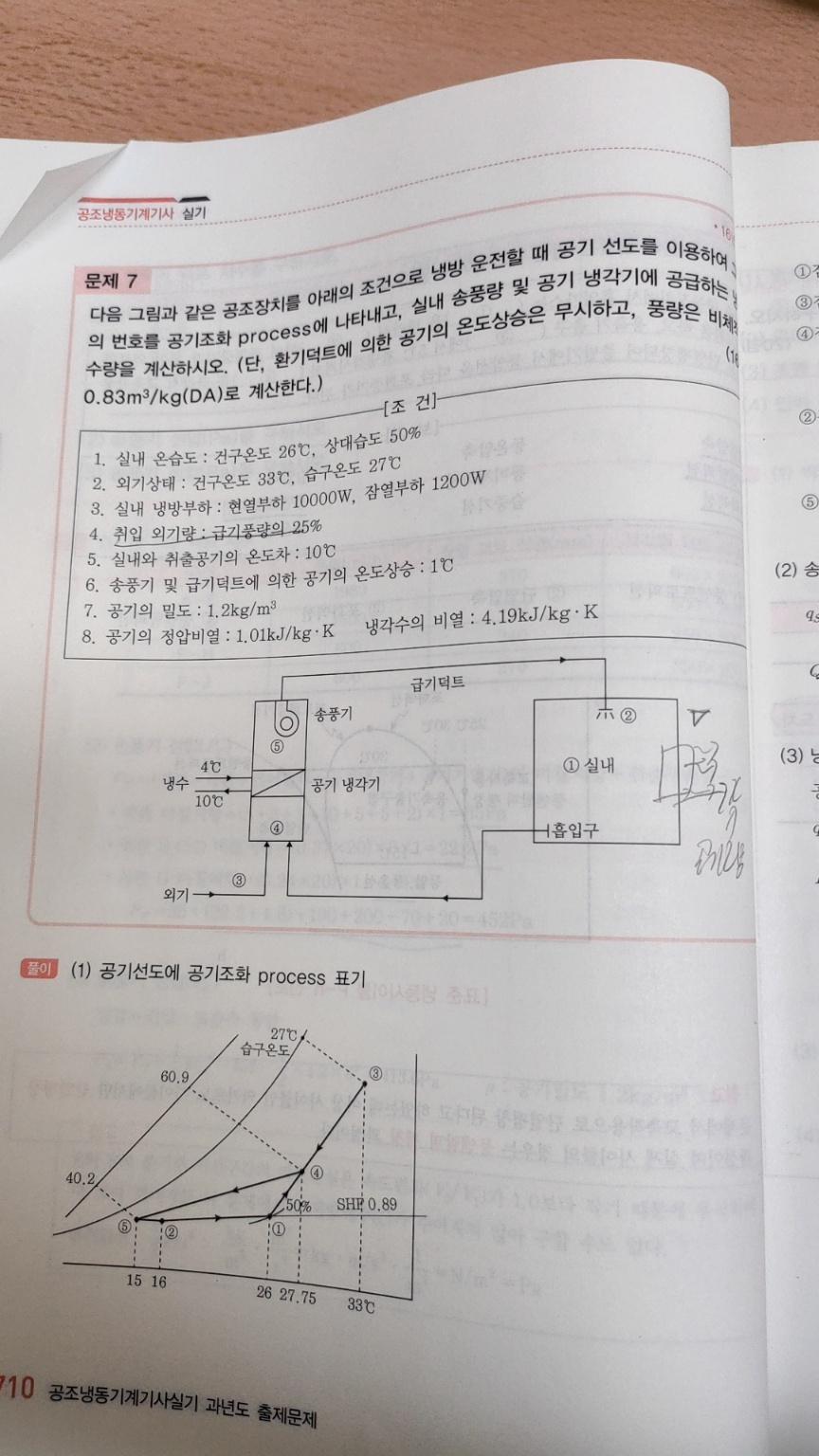

a. 7번 문제에 대한 질문
a/문제 그림대로 생각하면 공기량은 계속 올라가는데 (3은 계속 들어오지만 나가는 공기량이 없음) 제가 샤프로 그린거처럼 실내에서 따로 x만큼의 공기가 나간다고 생각하면 되나요?
a/그렇다면 1점의 공기량은 혼합공기에서 x만큼 제외한 상태인가요?

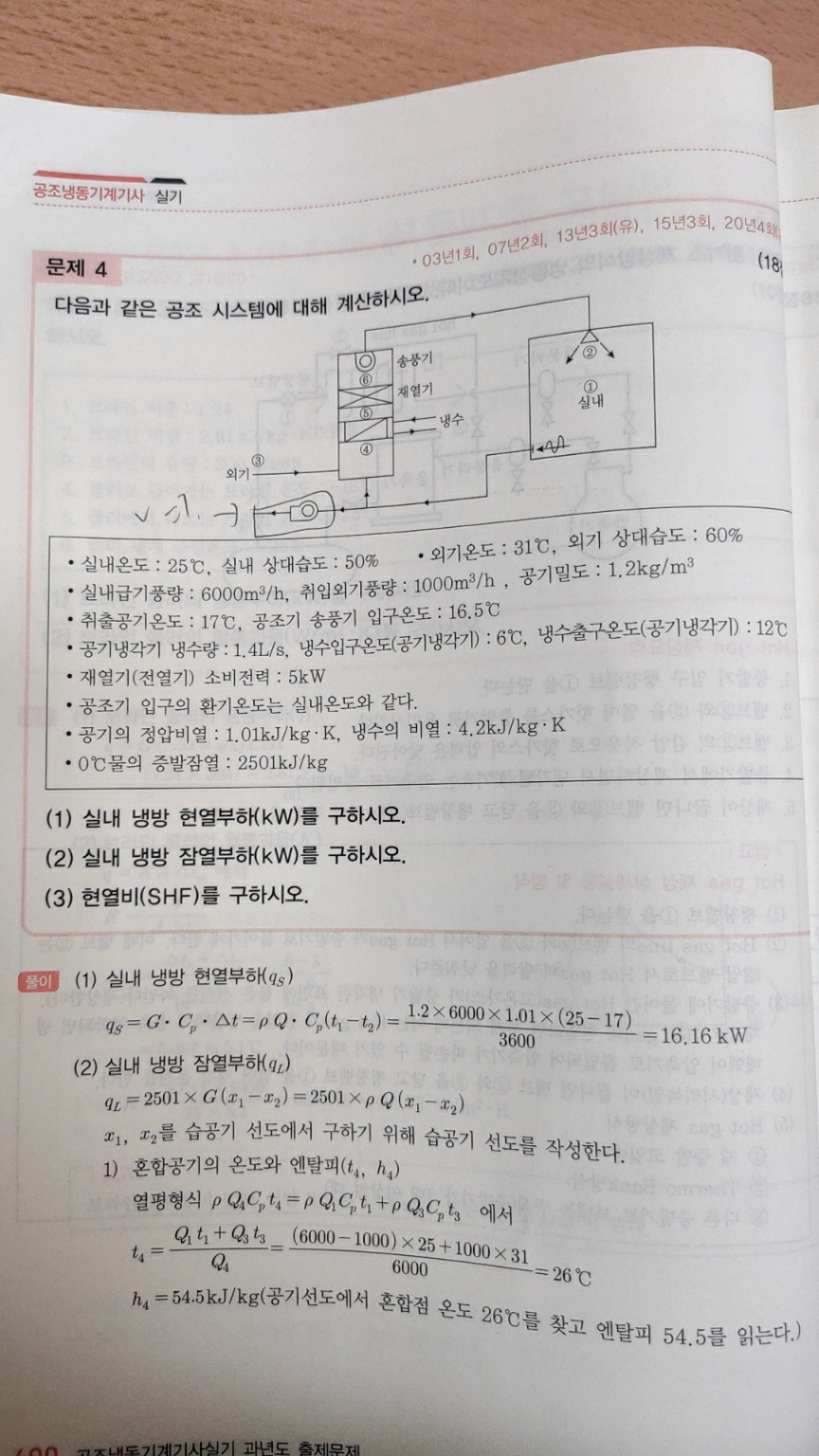

b. 4번 문제에 대한 질문
b/이러한 공조 시스템에선 a에서 말한 x가 없다고 생각하면 되나요? (배기를 시키는 송풍기(?)가 있으므로)
b/그렇다면 1점은 혼합공기량인데 혼합공기온도 t4를 구할때 식이 잘못된거 아닌가요?
1점의 공기량 상태가 잘 이해가 안되네요..
문제푸는데 쓸데없는 질문 같기도 한데 너무 이해가 안되네요ㅠㅠ..
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
a : 샤프로 그린거처럼 실내에서 따로 x만큼의 공기가 나간다고 생각하면 됩니다.
b : 배기 송풍기에서 외기량 만큼 1000의 공기가 배기되고 5000의 공기만 공조기로 들어가는 것입니다.
감사합니다.
임재기
답변 감사합니다.
a/그렇다면 1점의 공기량은 혼합공기에서 x만큼 제외한 상태인가요?
b/그렇다면 1점은 혼합공기량인데 혼합공기온도 t4를 구할때 식이 잘못된거 아닌가요?
혹시 이부분도 답변주실 수 있을까요?? ㅠㅠ 이부분이 젤 이해가 안되네요..
답변드립니다.
a/1점의 공기량은 x만큼 제외된 5000m³/h 입니다.
b/문제4번에서 혼합공기의 온도구하는 식은 맞는 식입니다.
혼합공기온도 식이 어떻게 되어야 한다고 생각하시는지 올려주시면 확인하여 답변드리겠습니다.
지금 질문에 올리신 2문제는 주어진 조건이 약간 다릅니다.
감사합니다.
임재기
b에서 체적 [ q1 + q3 = q4]인데
1점의 실내는 4점의 체적과 같지 않나요?
그렇게 되면 위에 식이랑 모순이 생겨서..
a문제에선 실내점에서 따로 공기가 배출된다지만
b문제에선 실내점에서 배출되는게 아닌 공기혼합을 위해 공조기로 공기가 들어간 이후에 배출되는데
그럼 1점의 채적은 4점과 같은게 아닌지..
답변드립니다.
1점의 풍량은 4점과 같지 않습니다.
풀이의 식을 보시면 1점의 풍량은 (6000-1000)이라고 되어있습니다.
즉,1점의 풍량은 5000입니다.
Q1+Q3=Q4
(6000-1000) + 1000 = 6000 입니다.
감사합니다.
임재기
답변 감사합니다. 자꾸 같은질문 드려서 죄송합니다 ㅠㅠ
문제는 풀 수 있겠는데
그림으로는 덕트를 타고온 공기가 그대로 실내로 전부다 오니까 그대로 체적,질량이 유지되는게 아닌가요??
그런데 실내점의 질량을 5000이라고 두면 안되는게 아닌가요 ㅠㅠ
그림상으로는 1000이 빠져나가는건 좀 더 지나서 빠져나가는데..
5000으로 두면 이미 실내점에서 1000이 빠져나간걸로 취급하게 되잖아요
답변드립니다.
문제 4번의 경우는 실내의 틈새 또는 화장실 등에서 빠져나가는 풍량이 없는 것입니다.
흡입구에서 6000이 나와서 배기 송풍기를 통하여 1000이 옥외로 배기되고 나머지 5000이 공조기쪽으로 들어가는 것입니다.
감사합니다.
임재기
감사합니다
