2022년 1회 기출 3번 덕트 저항손실 경로
안녕하세요. 교수님. 항상 좋은 강의 잘 듣고 있습니다.

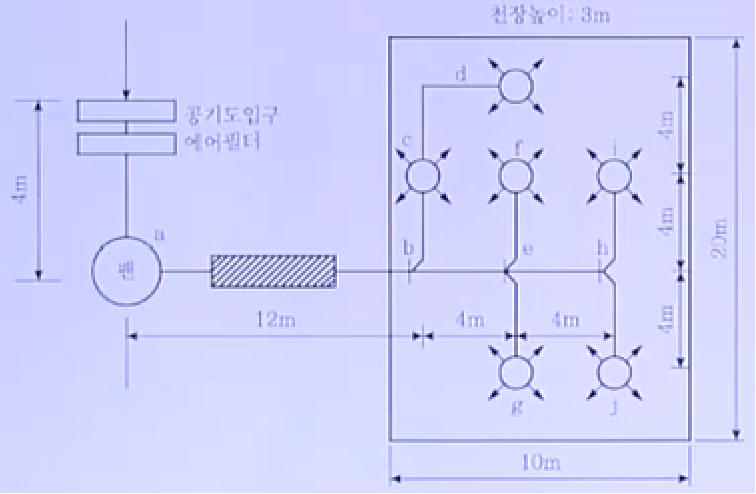

2022년도 1회 기출 3번에서 덕트 경로가 잘 이해가 안되서 질의드립니다.
문제를 보면 b, e, h도 굴곡부로 간주한다고 되어있고
교수님께서 경로를 공기도입구-a-b-e-h-i(① 경로로 지칭)로 알려주셨습니다.
그런데, b,e,h는 분기되는 이후의 굴곡부이므로, 경로 선정 시 마찰 손실 계산할 떄 ①경로에 미포함되어야하지 않나 싶습니다.
따라서, 경로는 공기도입부-a-b-c-d가 가장 마찰 손실이 클 것으로 생각되어 문의드립니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
b, e, h도 굴곡부로 간주한다고 되어있으므로
공기도입구-a-b-e-h-i 경로에는 굴곡부가 3개이고,
공기도입부-a-b-c-d 경로에는 굴곡부가 2개 있는 것입니다.
따라서 공기도입구-a-b-e-h-i 의 경로가 마찰손실이 가장 큰 경로가 됩니다.
감사합니다.
임재기
