2단압축 1단팽창/2단팽창 팽창밸브 명칭 문의
교수님 안녕하세요?
2단압축 1단팽창 과 2단팽창 장치에서 팽창밸브의 명칭이 혼란스러워 문의 드립니다.

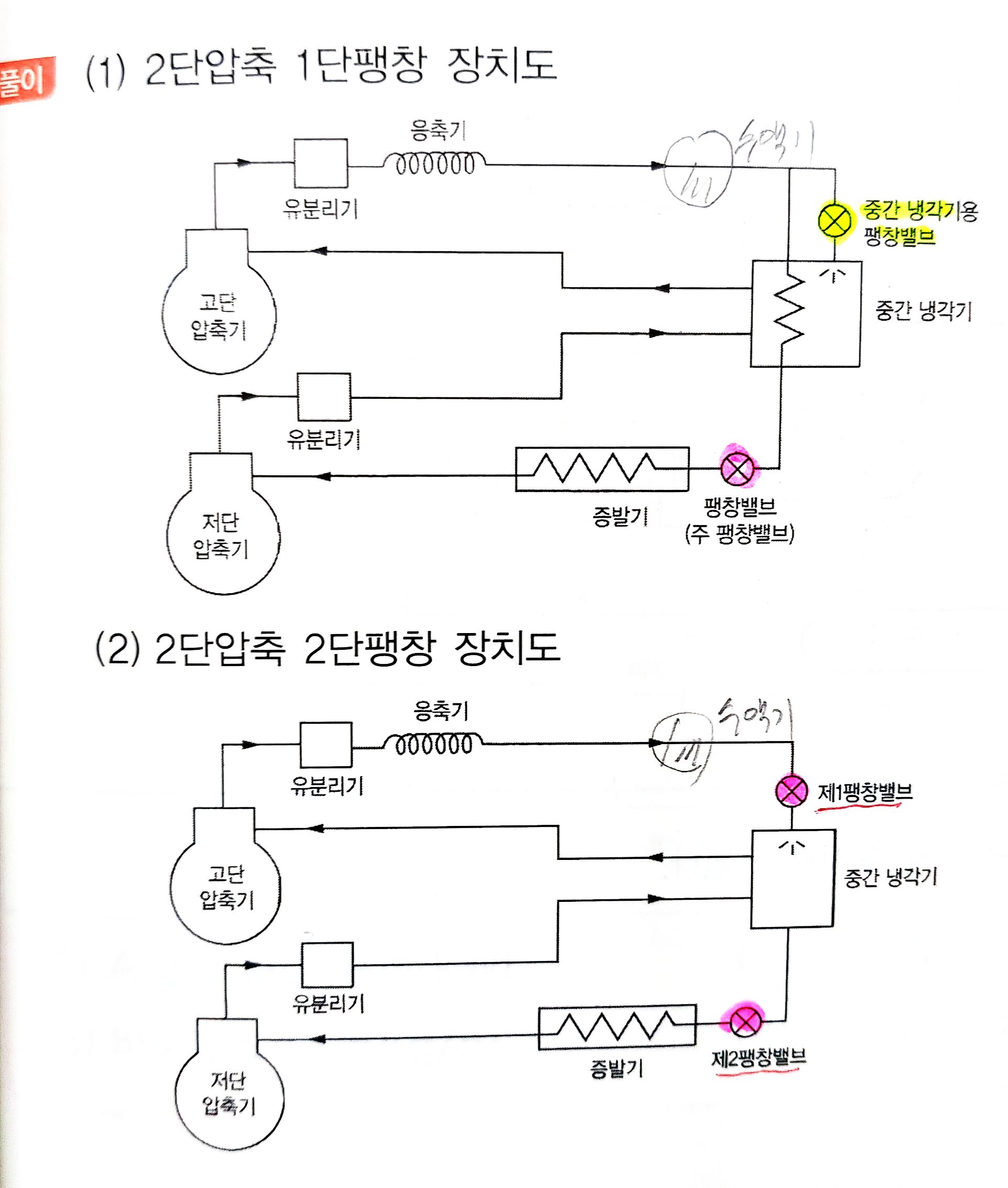

<<실기 기출 2010년 3회 문제1 >>에서는 아래 그림과 같이
-2단압축 1단팽창 장치도에서 팽창밸브 명칭이 각각 "중간냉각기용 팽창밸브" / "팽창밸브(주 팽창밸브) 로 되어 있고

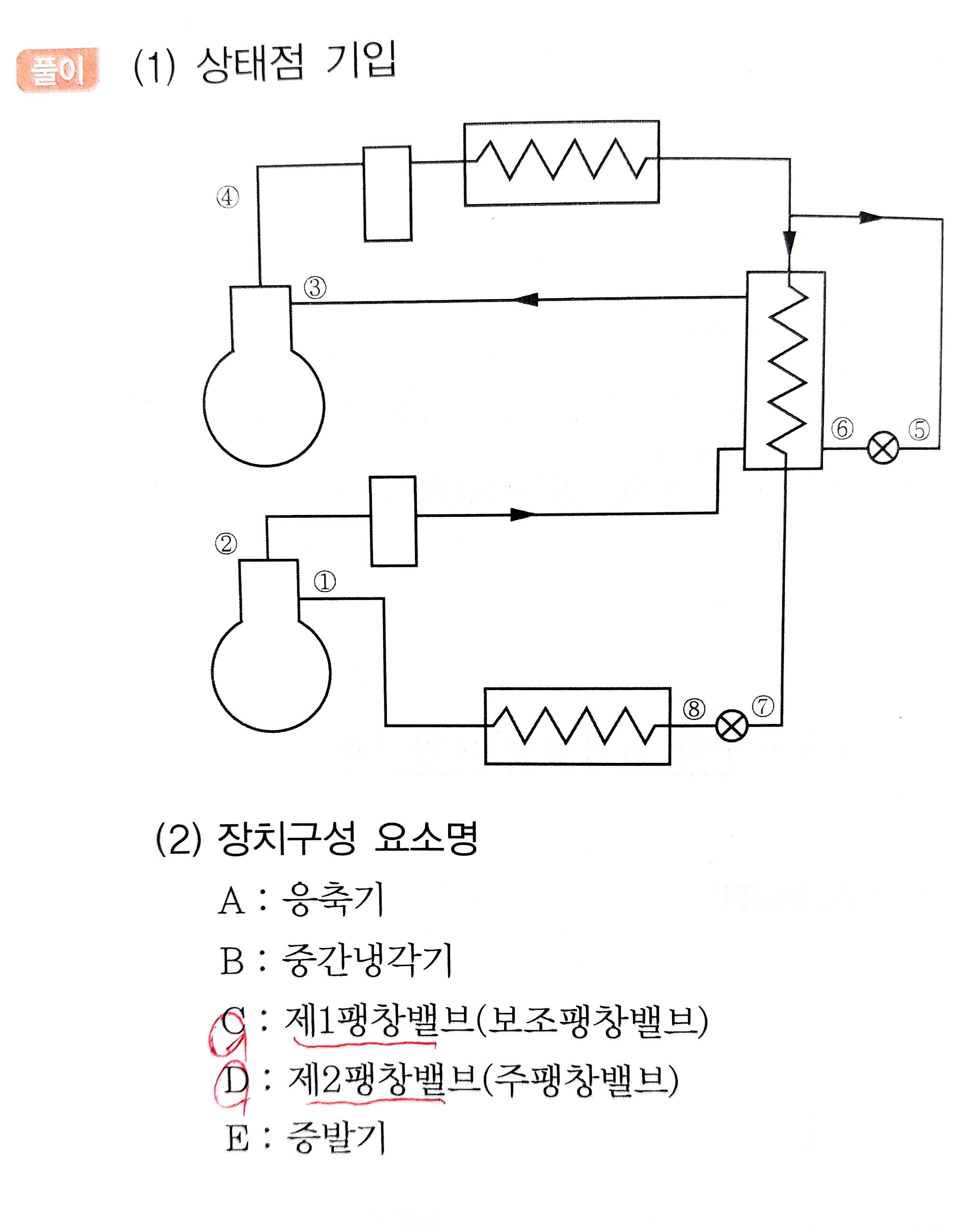

<<실기 기출 2012년 3회 문제5>> 에서는 아래 그림과 같이
-2단압축 1단팽창 장치도에서 팽창밸브 명칭이 각각 "제1팽창밸브(보조팽창밸브)" / "제2팽창밸브(주 팽창밸브) 로 되어 있습니다.
2단압축 1단팽창 및 2단팽창 장치에서의 팽창밸브 명칭을 동일하게 "제1팽창밸브" / "제2팽창밸브"로 통일해서 사용해도 되는지요? 같은 장치의 명칭이 달라서 혼란스럽습니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
팽창밸브의 명칭이 책마다 다르게 명명되고 있습니다.
10권의 책에서 팽창밸브의 명칭을 확인한 결과 입니다.
1. 2단압축 2단팽창 사이클의 경우는 대체로 제1팽창밸브, 제2팽창밸브라고 명명합니다.
어떤 1권의 책에서는 고압팽창밸브, 저압팽창밸브라고 명명하는 책도 있고 또다른 1권의 책에서는 그냥 둘다 팽창밸브라고 명명한 책이 있습니다.
그러나 대부분의 책에서는 제1팽창밸브, 제2팽창밸브라고 명명하고 있습니다.
2. 2단압축 1단팽창 사이클의 경우는
6권의 책에서는 중간냉각기용 팽창밸브( 또는 보조팽창밸브), 주팽창밸브 라고 명명하고 있습니다.
2권의 책에서는 제1팽창밸브, 제2팽창밸브라고 명명하하고 있고,
1군의 책에서는 특별한 구분이 없이 모두 팽창밸브라고 명명하고 있으며,
또다른 1권의 책에서는 제1팽창밸브(보조팽창밸브), 제2팽창밸브(주팽창밸브) 라고 괄호안에 다른 명칭을 병기하고 있습니다.
결론적으로 어떻게 명명해도 틀린 것이라고 말할 수 없습니다.
다만 일반적으로 많이 사용되는 명칭을 사용하는 것이 좋다고 생각합니다.
따라서
2단압축 1단팽창 사이클의 경우는
중간냉각기용 팽창밸브( 또는 보조팽창밸브), 주팽창밸브 라고 명명하는 것이 좋을 것으로 판단됩니다.
다만 제1팽창밸브, 제2팽창밸브라고 명명해도 틀린 것은 아니며,
제1팽창밸브(보조팽창밸브), 제2팽창밸브(주팽창밸브) 라고해도 틀린 것이 아님을 아셔야 합니다.
감사합니다.
임재기
