RLC 회로 벡터도

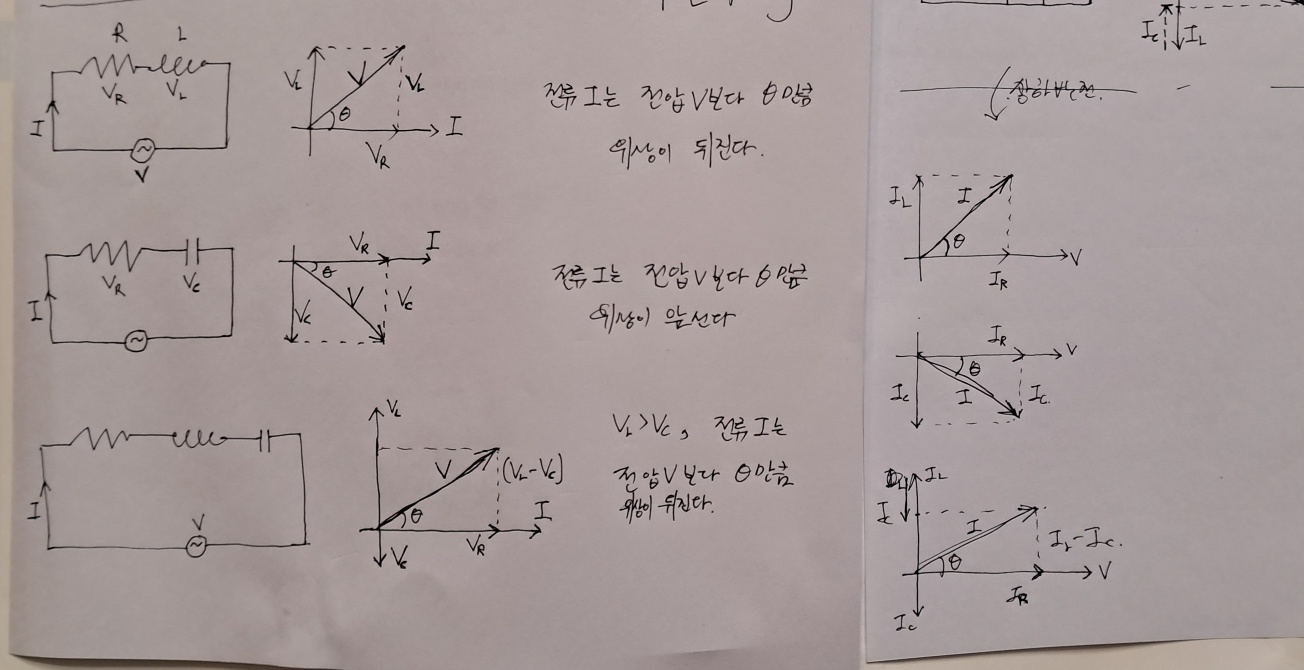

위의 그림에서 보시다 시피(책의 교재를 그대로 따라한 그림)

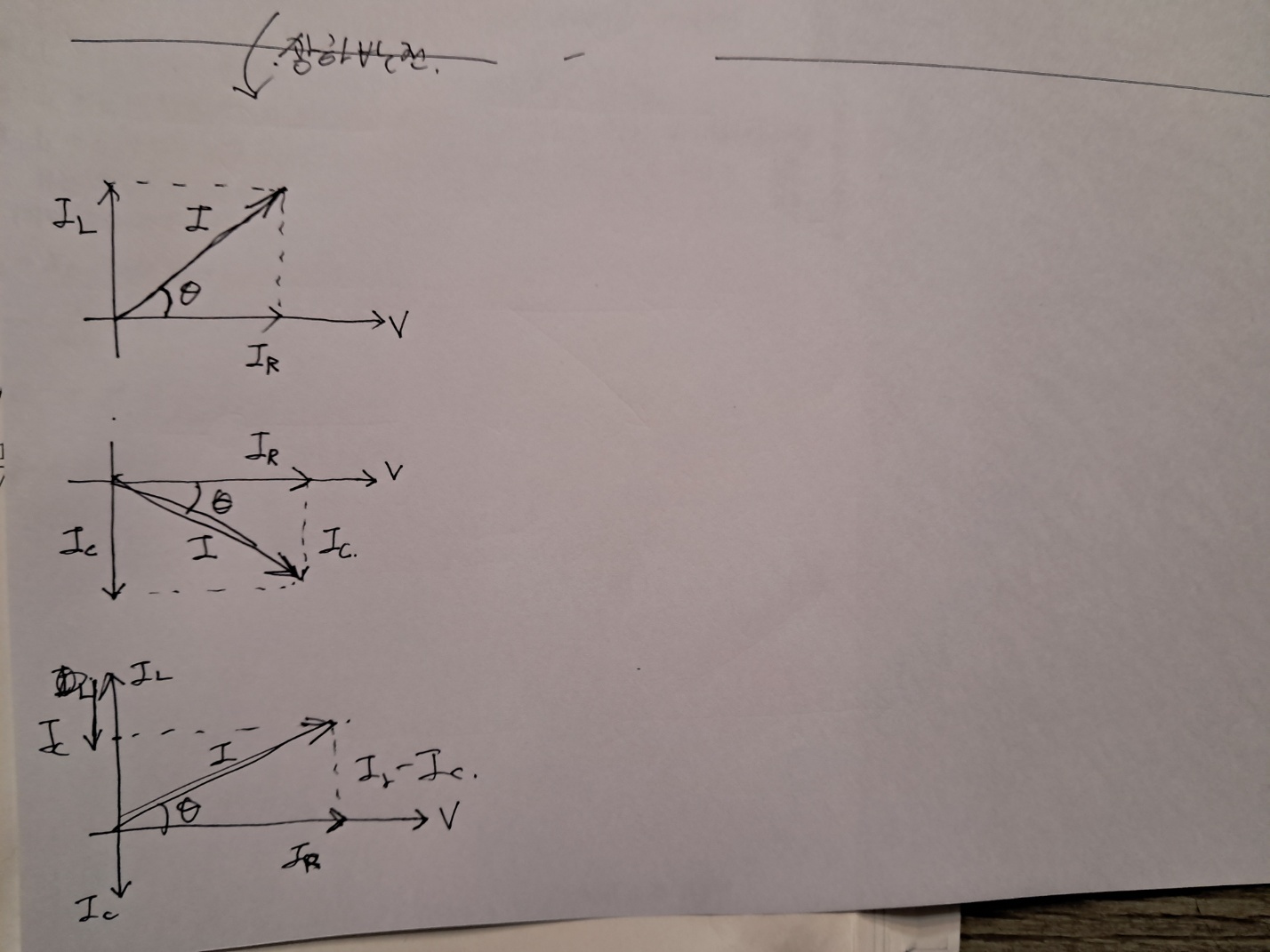

직렬회로와 병렬회로의 벡터도가 동일하게 그려지는데,(교류회로의 벡터로들 상하반전 시켰을때)

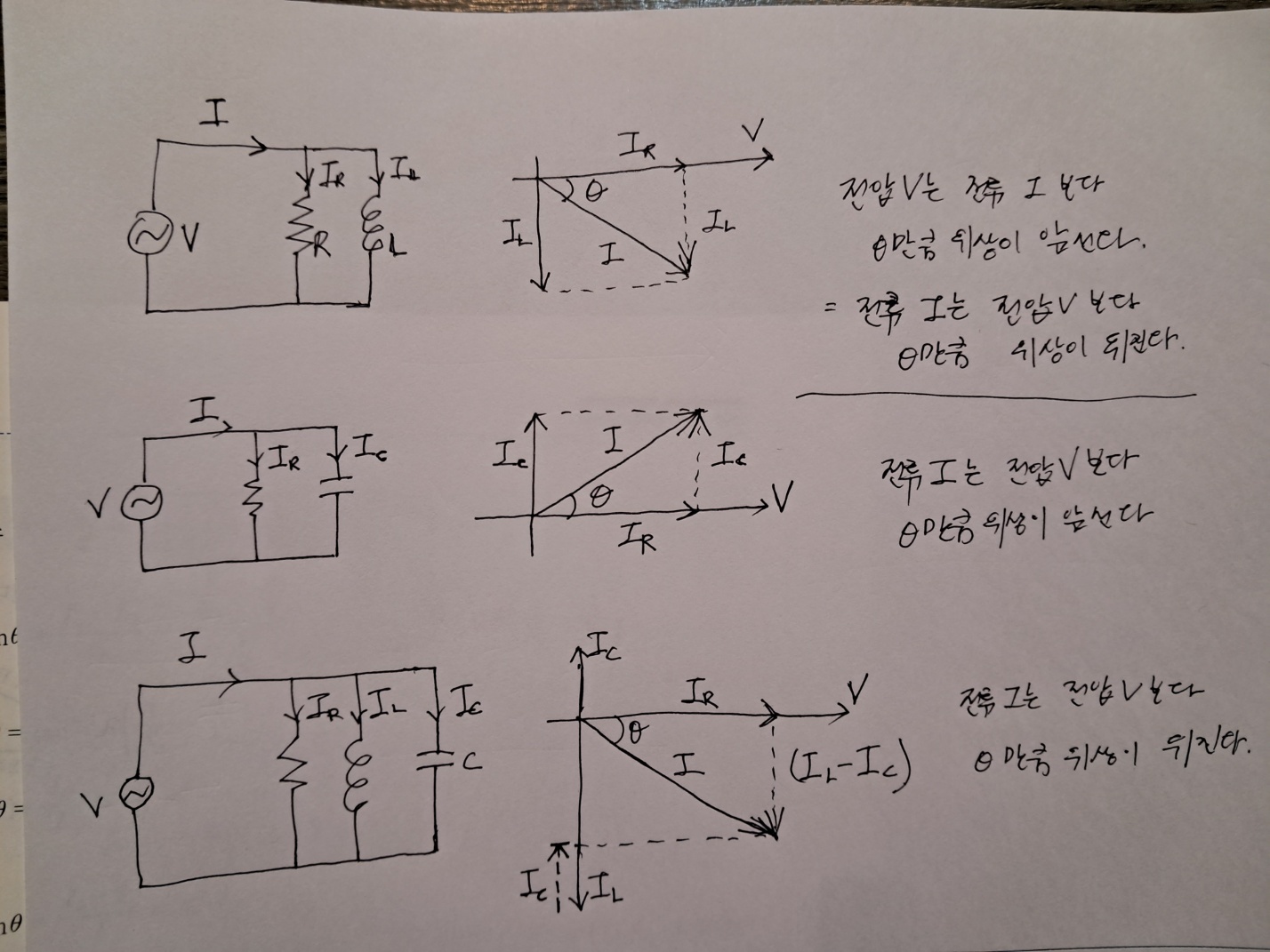

책에서는 교류회로를 상하반전시키지 않아서 교류회로의 벡터도가 직렬회로의 벡터도의 그림에 대해
상하가 반전되어 있습니다.
사실, 기존의 벡터로를 상하반전시켜도, 벡터도 해석하는게 틀리지 않아서,(가령, RLC교류병렬회로에서 상하반전시켜도 전류 I가 전압V 보다 각도(세타)만큼 위상이 뒤지는 사실이 변하지 않는것 처럼.)
공부할때, 교류병렬회로의 벡터도를 상하반전 시켜서 이해 해도 되는건가요?
또한 실기시험처럼 서술하는 문제에서 교류병렬회로 벡터도 그릴때 상하반전 시켜서 시험지에 작성해도 되나요?
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
교류 병렬회로의 경우 전류 Ic 와 IL의 크기가 어떤 것이 크냐에 따라서 합성전류 I가 위쪽에 오기도 하고 아래쪽에 오기도 하는 것입니다.
또한 교류 직렬회의 경우도 마찬가지로 전압 Vc 와 VL의 크기에 따라서 합성전압 V의 위치가 바뀌는 것입니다.
그리고 필기시험은 그림(백터도)을 시험지에 작성하는 경우는 없습니다.
감사합니다.
임재기
