교수님 안녕하세요

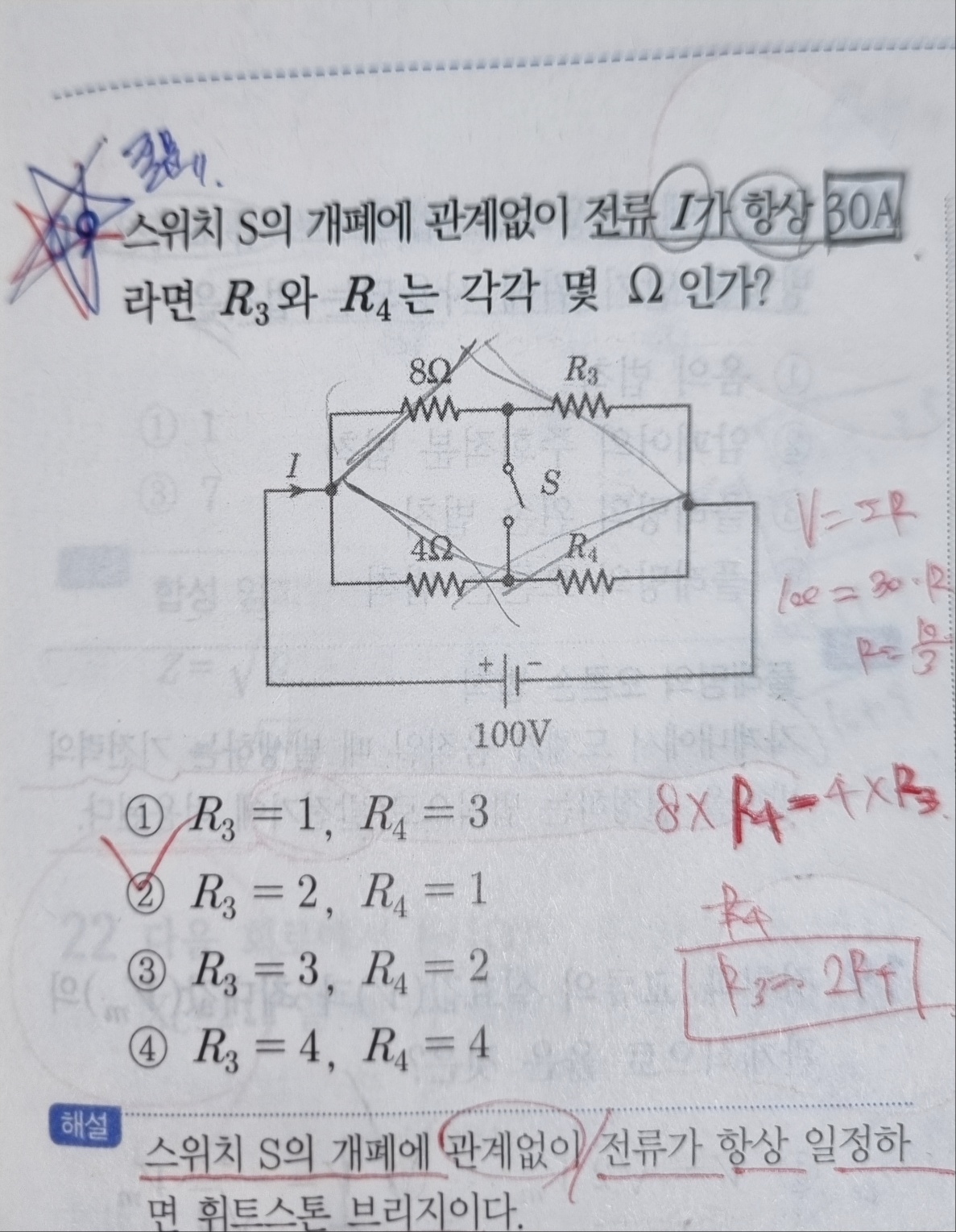

9번문제 :
R3가 R4의 2배라는 비례식이 나왔는데 이것만으로 각 보기에 대입해서 2번을 답으로 골랐습니다
근데 이렇게 푸는건 아닌것같은데... 휘트스톤 브리지인것은 알겠는데 100V와 30A를 어떻게 활용하여
구하는지 모르겠습니다!!

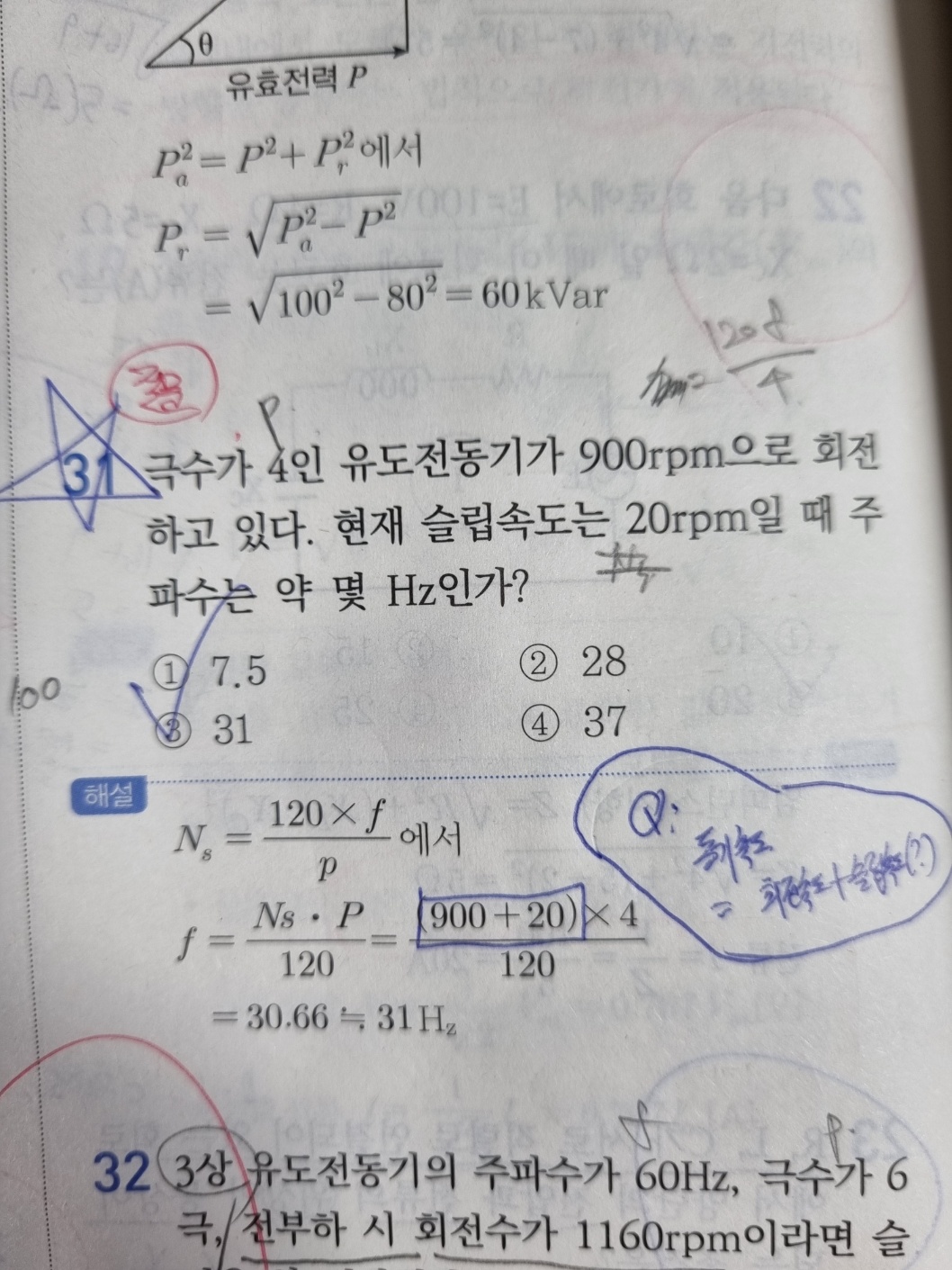

31번문제 :
동기속도가 전동기회전속도에 슬립속도를 더한 값인가요?
실제속도는 동기속도에 슬립되는속도를 감안해 빼주는것으로 알고있는데
이 문제에서는 슬립속도를 더한것이 의문이라 질문드립니다!!
댓글
휘스톤 브릿지 성질 8*R4=4*R3, 그러므로 R3=2*R4
총저항값 R=V÷I=100÷30
회로가 병렬이므로 1÷(100÷30)=1÷(8+2R4)+1÷(4+R4)
양변에 4+R4를 곱하면
(4+R4)÷(100÷30)=(1÷2)+1=1.5
그러므로 R4=1
휘스톤 브리지 성질 식 대입하면
8*1=4* R3
그러므로 R3=2
N=((120*f)÷p)*(1-s)에서 동기속도Ns란 슬립이 0인 상태이므로 회전수에 슬립회전수를 더해준것 입니다.
위식에서 s란 슬립율을 뜻하는 것이지 회전수를 뜻하는건 아닙니다.
수고하세요.
안녕하십니까?
이패스코리아 임재기입니다.
1.스위치 S의 개폐와 관계 없이 전류 I가 일정하다는 것은 스위치 S가 붙었을 때에도 S쪽으르는
전류가 흐르지 않는다는 것을 의미 합니다.
S쪽의 전류가 0이 되면 휘스톤브리지가 되는 것입니다.
휘스톤 브리지가 되면 8 X R4 = 4 X R3 가 되는 것입니다.(교재 이론편 309p)
따라서 R3가 2이면 R4는 1이 되는 것입니다.
2.동기속도 : 전동기 실제속도 + 슬립속도 입니다.(교재 이론편 339)
* 질문 올리실 때 실기, 필기, 이론편, 기출편 페이지를 알려주시든지, 기출문제의 경우는 몇년도 몇번 문제인지 알려주시면 감사하겠습니다.
감사합니다.
임재기
