[실기] 19년 1회 8번
안녕하십니까 교수님.
실기 준비생입니다.
이 문제에서 가장 먼 방열기까지 직관길이를 구할 때,
(2+30+2)+(4*4)+(2+2+30+4)
(A-D)+(D-I)+(I-L)
답안에 나와있는 숫자로 이해했습니다.
이때, (I-L)구간 중 (K-L)은 꺽여있습니다. 이를 그냥 30으로 본것인지요?
(추가, 09년 2회 4번 또한 입체적으로 있어 실양정이 2로 구해진 것과 비슷하게 이해가 안되고 있습니다.)
또, (B-C)선분과 (K-L)선분은 높이가 서로 다른 것 처럼보이는데 풀이에서는 높이를
같은 것으로 보고 풀이한것으로 보입니다. 다른문제를 풀이할 때도 위와 같이 이해해도 괜찮을까요?
감사합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
이 문제의 배관길이는 그림상으로만 본다면 애매한 부분이 많아서 좋은 문제라고 볼 수 없습니다.
실무 경험이 있는 분들이 본다면 (B-C) 배관과 (K-L) 배관이 그림으로는 배관의 높이가 다르게 표현되어있지만 실제로는 같은 높이로 배관을 설치한다는 것을 알고 있습니다.

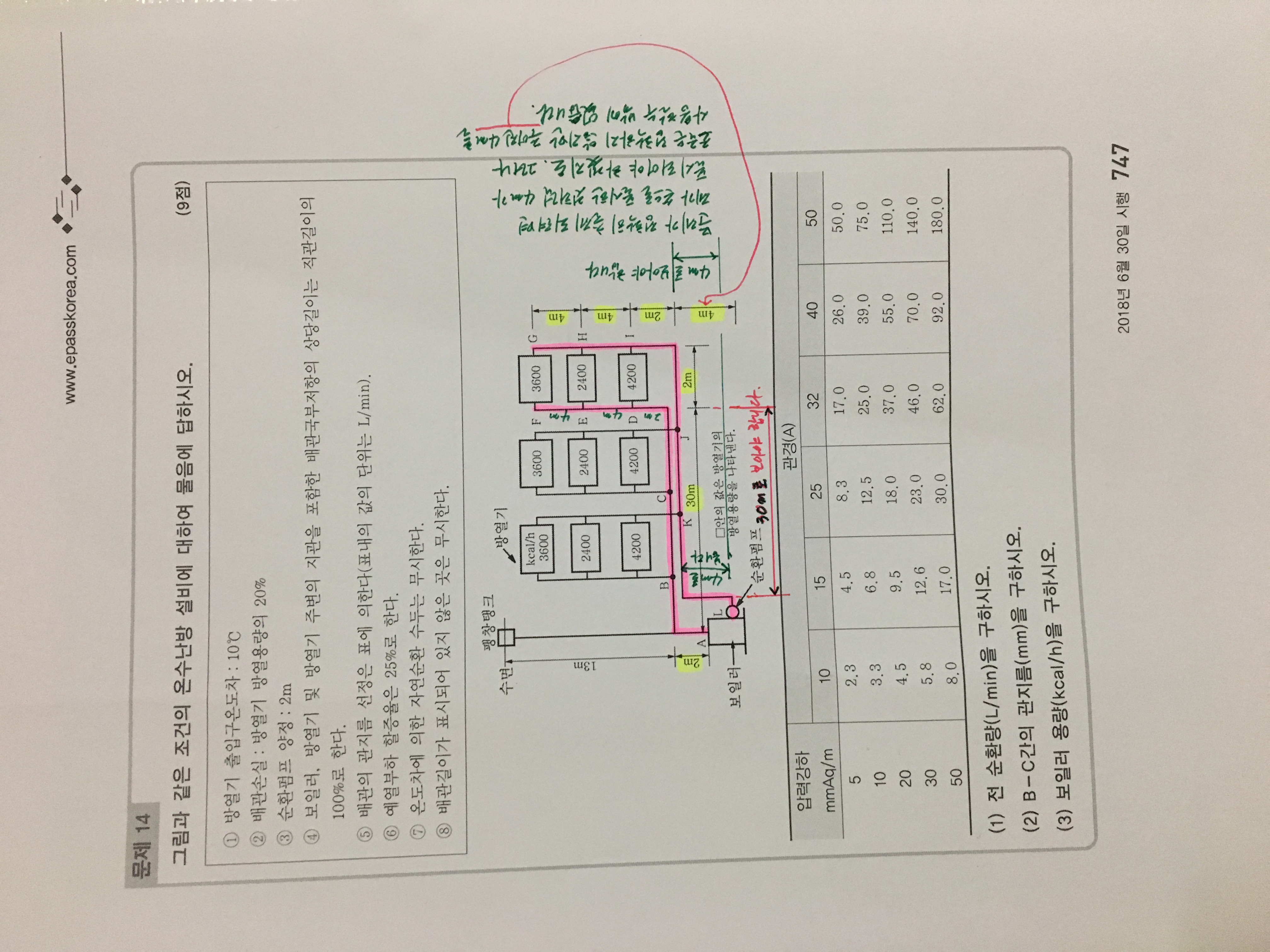

배관길이에 대한 그림을 올려드리겠습니다.
감사합니다.
임재기
