2018회 2회 기출문제 30번

Avatar
ldj1130dj


교수님 안녕하세요

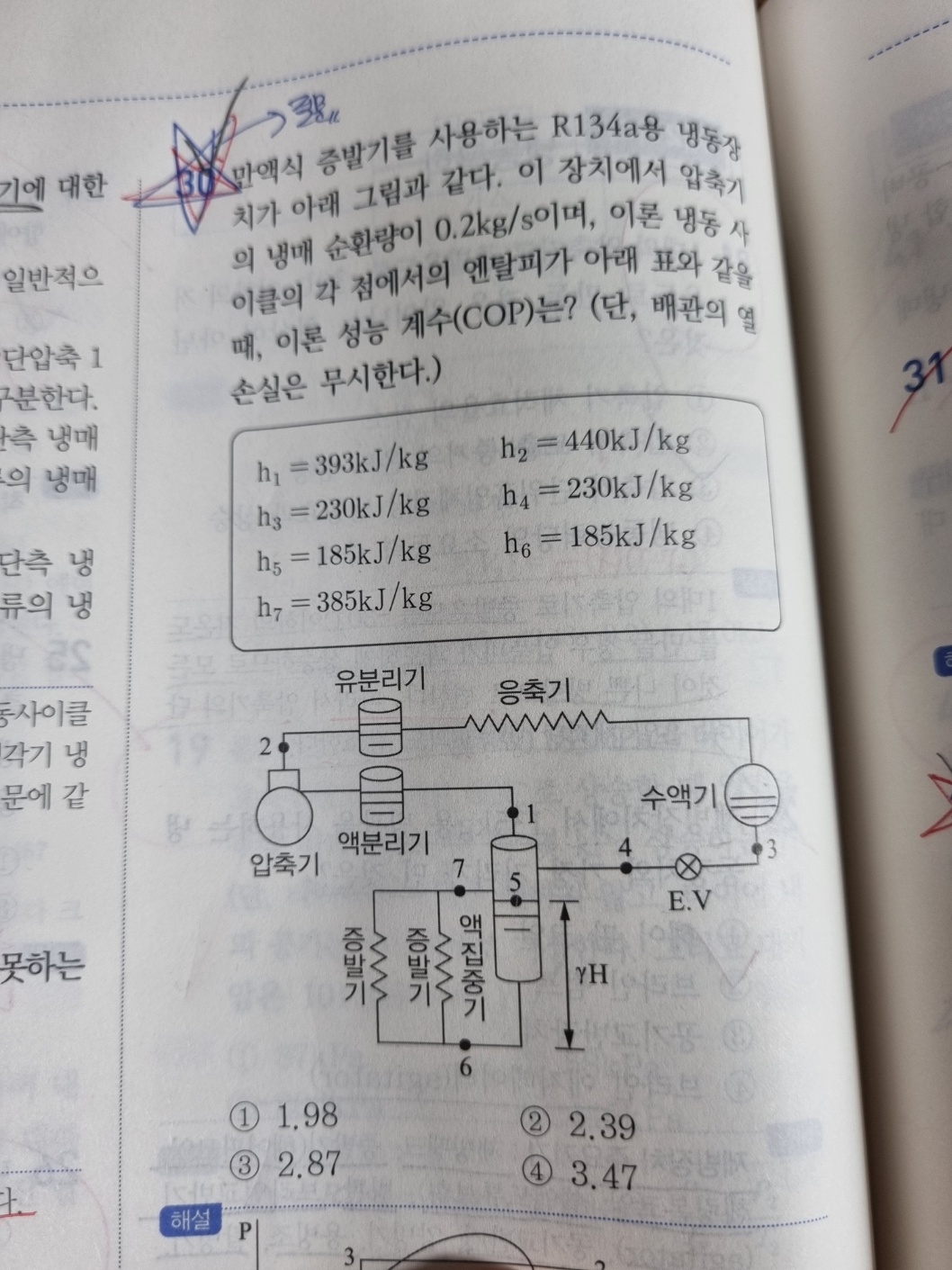

2018년 2회 기출문제 30번 질문드립니다

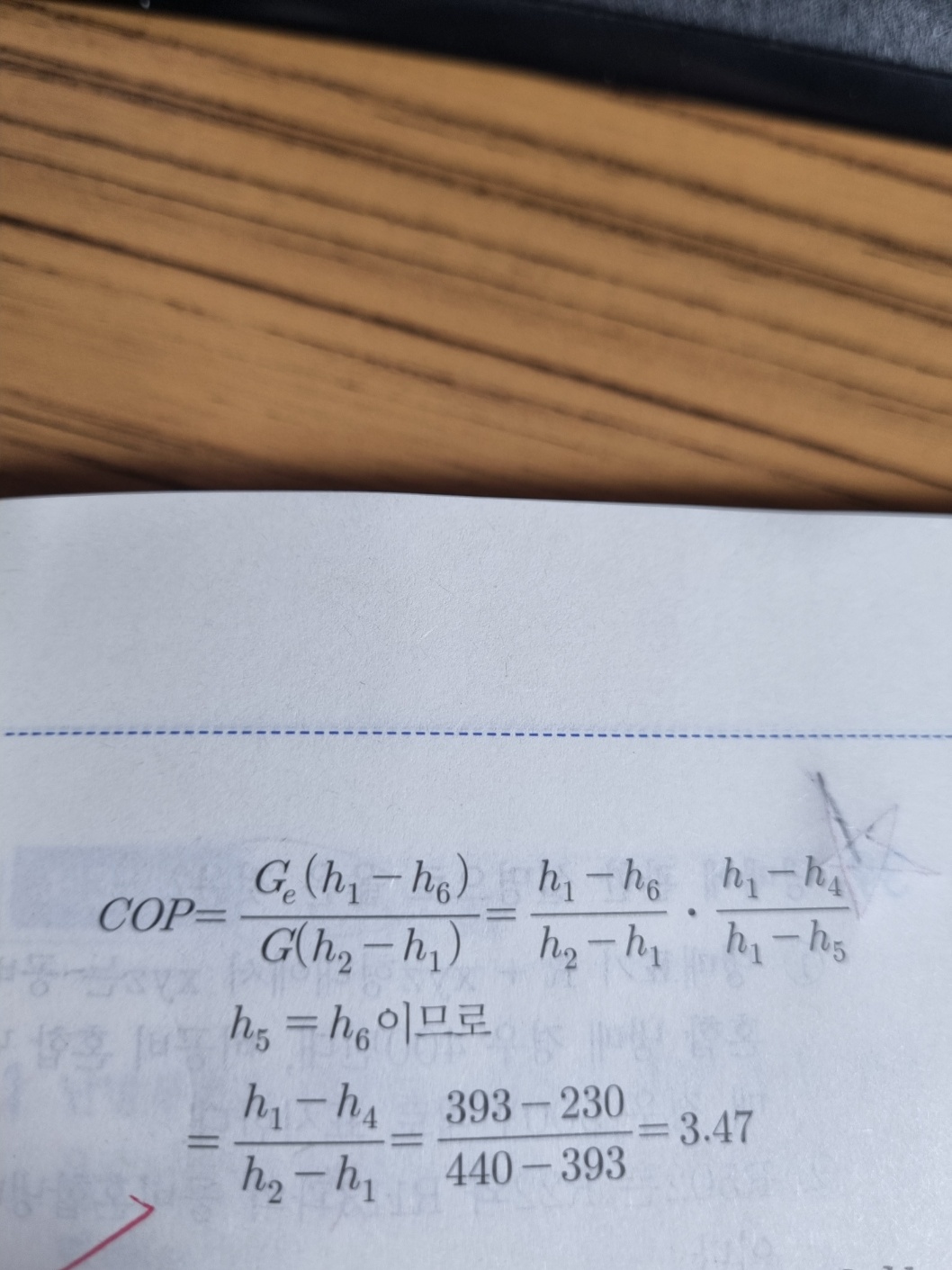

팽창밸브 직후 증발기로 들어가는 냉매액량공식이 왜 저런건지 이해가 안가서 질문드려요

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    팽창밸브 직후의  4점의 냉매 상태는 냉매액+냉매증기 입니다.

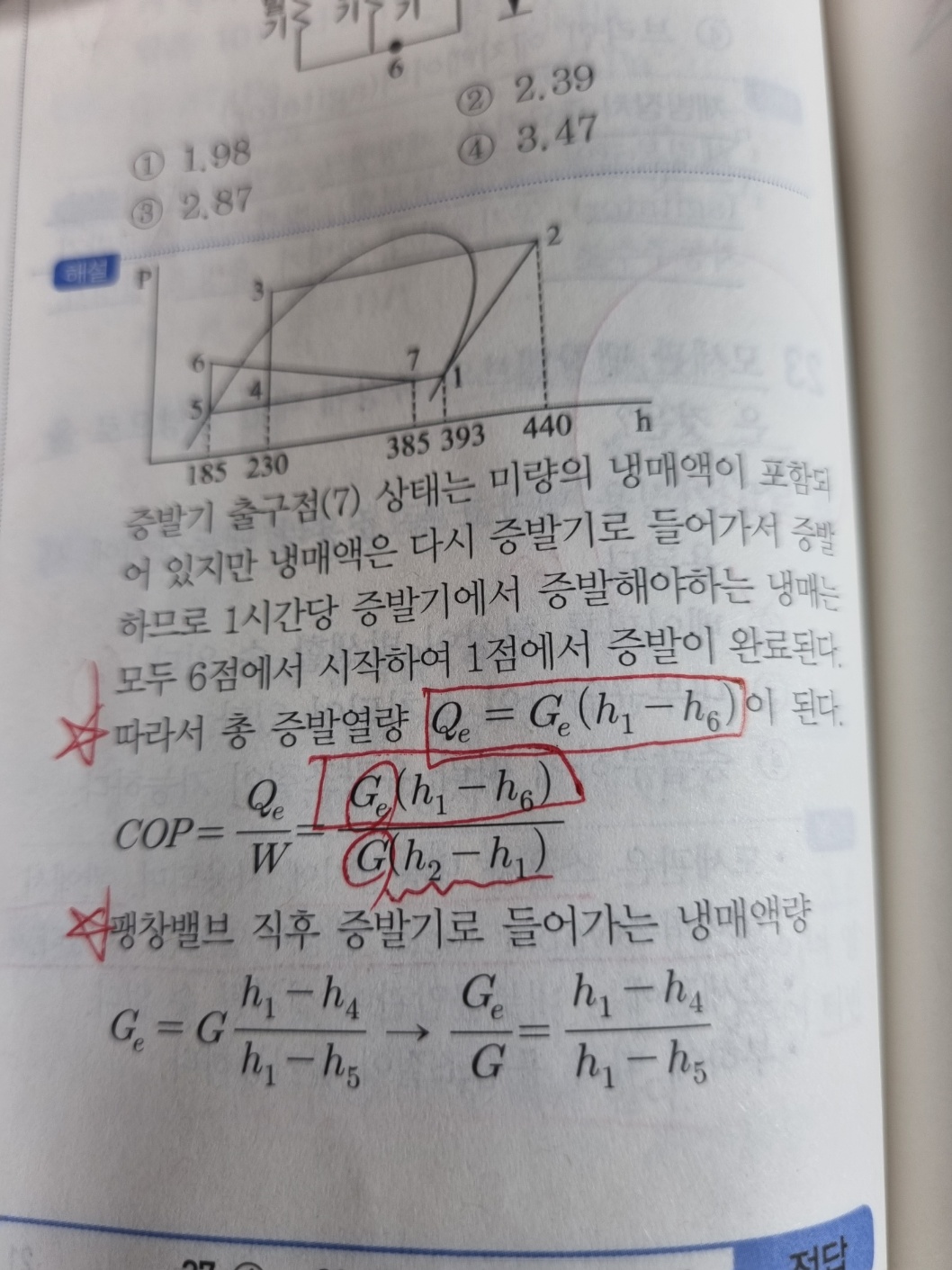

    문제 풀이의 p-h선도에서 1점과 5점 사이의 길이가 전체 냉매량을 나타냅니다.

    이중에서 냉매액의 비율은 1점과 4점 사이의 길이 이며, 냉매증기의 비율은 4점과 5점 사이의 길이 입니다.

    따라서 전체 냉매량이 G이므로   냉매액량 = G x (h1-h4)/(h1-h5)  가 됩니다.

    냉매 증기량 = G x (h4-h5)/(h1-h5) 가 됩니다.

    감사합니다.

    임재기



    0
