[실기] 2021년 1회 8번 질문입니다. (재질문)
안녕하세요.
먼저, 답변 감사드립니다.
말씀하신대로 냉매 흐름 방향은 올바르게 연결되어 있습니다.
하지만 C는 응축기, E는 증발기에 연결되어야 하는데, 그렇지 않습니다.
그림으로 질문드리기 위해 교재 답안과 제가 맞다고 생각하는 배관 계통도를 직접 그려서 첨부하였습니다.
감사합니다.

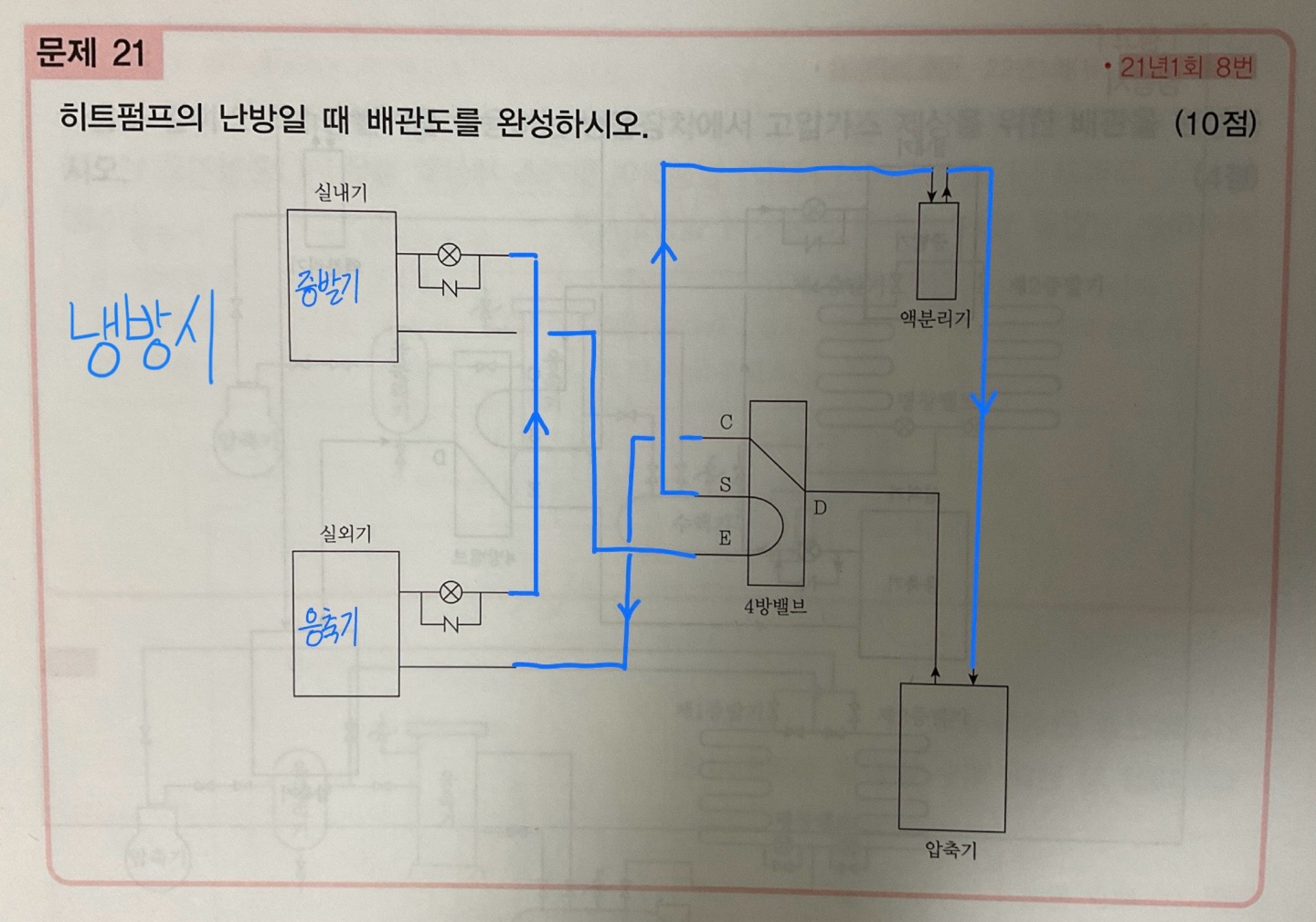

C는 응축기, E는 증발기에 연결

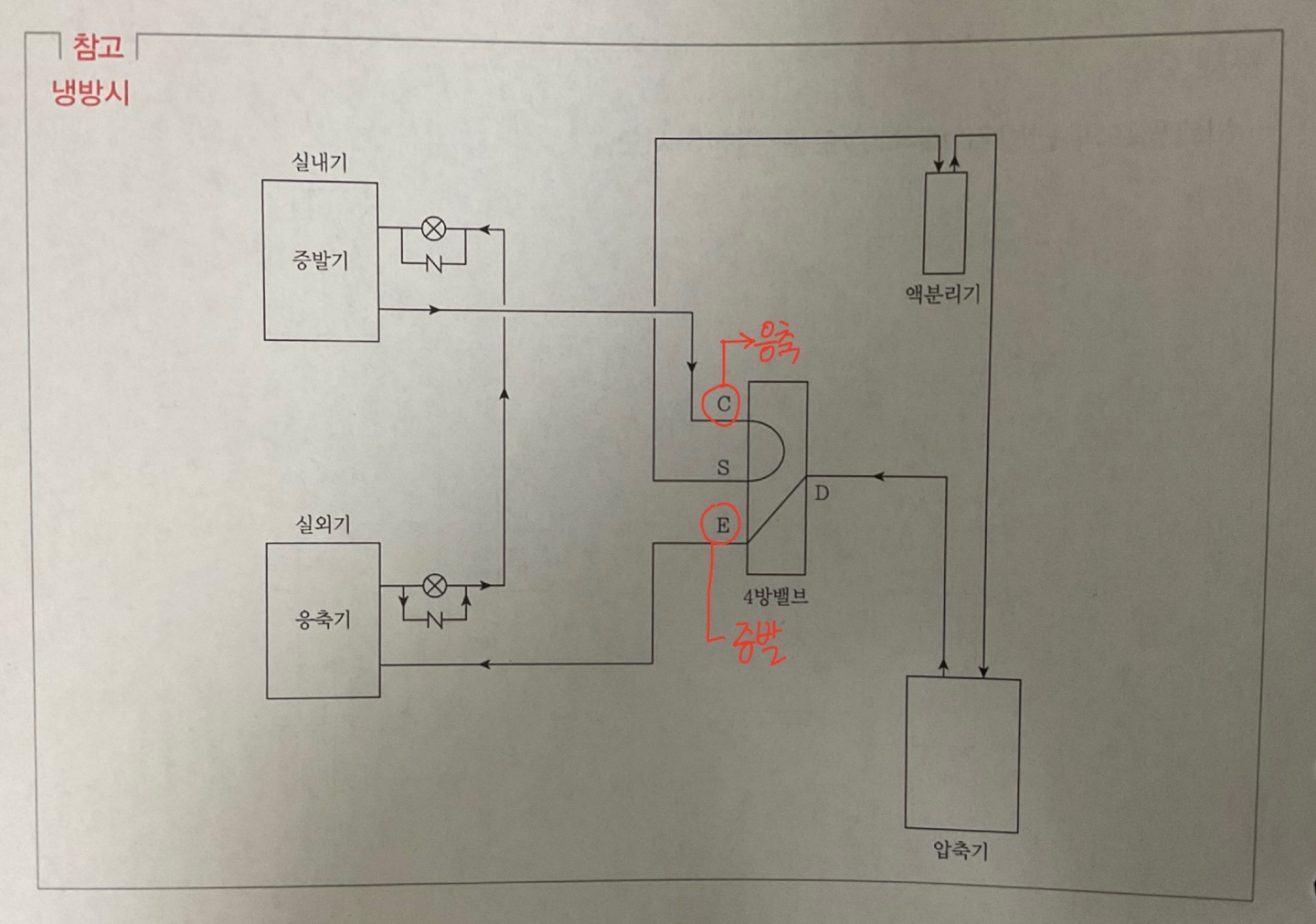

C가 증발기, E가 응축기에 연결되어 의문인 교재 답안
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
히트펌프 시스템은 겨울에는 난방으로 가동하다 여름에는 냉방으로 가동하는데
겨울에서 여름으로 변경될 때 그림의 4방밸브를 조작하게 됩니다.
난방 때의 4방밸브의 배관 입출구( C,S,D,E) 위치가 냉방 때에는 바뀌게 됩니다.
따라서 교재의 풀이 그림과 같이 되는 것입니다.
4방밸브의 배관 연결구 이름(C,S,D,E)이 난방시와 냉방시 같은 것은 4방밸브 제품 제작시 난방시를 기준으로 표시되어 있기 때문입니다.
감사합니다.
임재기
