실기교재(2024) 문제15번 p.83 질문있습니다.

Avatar
maraace
업데이트 시간



질문- 팽창 밸브 통과 후 5점의 냉매 중 냉매액량

Gl=1X(h9-h5)/(h9-h6)

어떻게 위 식이 나오는지 이해가 잘 안되는데 설명 부탁드립니다

0

댓글

댓글 2개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    강의에서 설명드린 내용입니다.

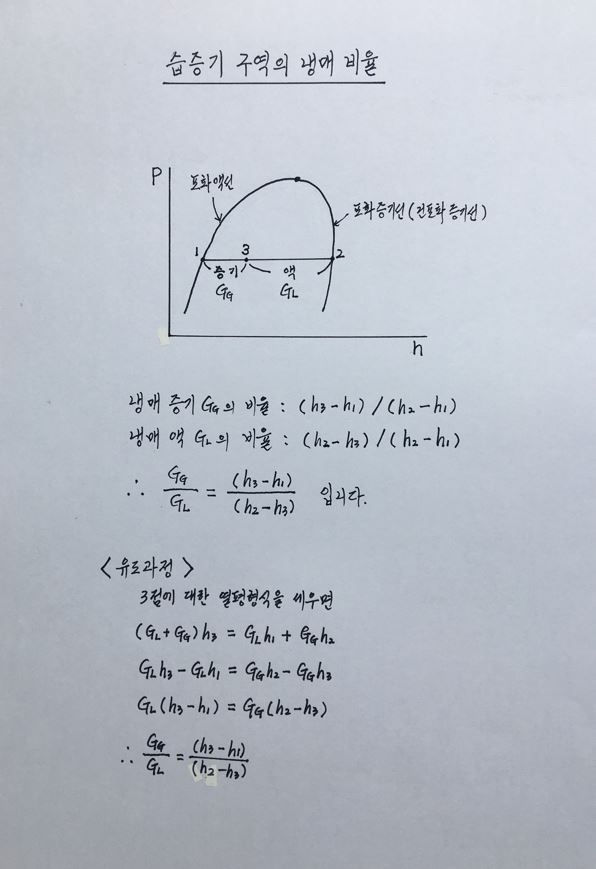

    혹시 강의를 들으신다면  내강의실 ---> 강의자료---> 습증기중의 냉매비율  을 보시면 됩니다.

    팽창밸브를 통과한 냉매는 액 + 증기 가 됩니다.

    이때 냉매의  비율은 전체 냉매가 (h9 - h6)일때 이 중에서 냉매액의 비율은 (h9 - h5)이고

    냉매 증기의 비율은 (h5 - h6)이 되는 것입니다.

    감사합니다.

    임재기

    0
  • Avatar
    imjaeki
    교수님

    0
