실기 2021년 3회 문제3번 질문
임재기 교수님 안녕하세요

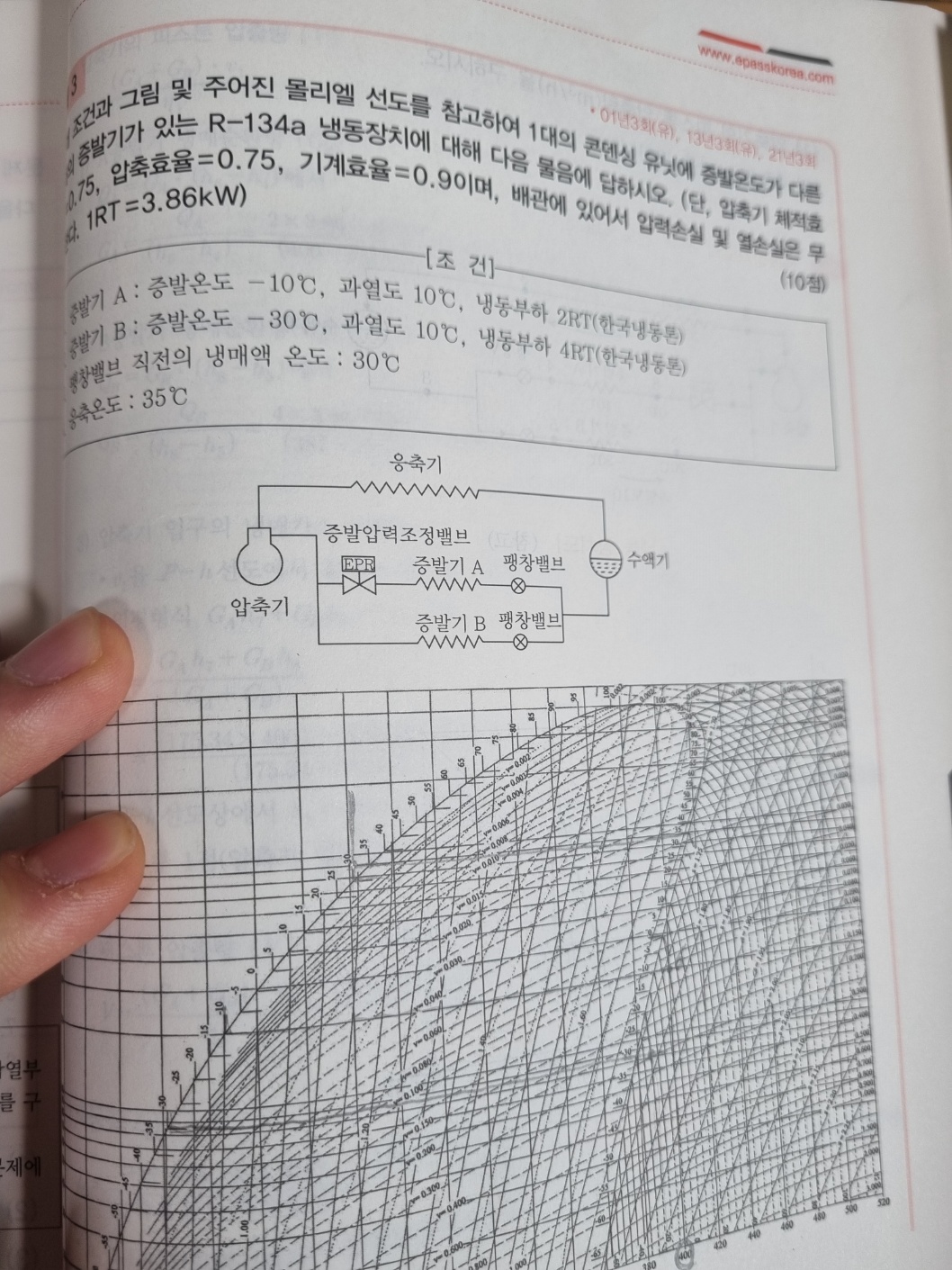

실기기출 2021년 3회 3번문제풀다 질문드려요(사실 이와 비슷한 몰리엘선도가 주어져있는 문제모두해당)
1. 주어진 몰리엘선도에서 엔탈피를 직접 찾아 읽어야하는데
예를들어 h3=h4=h5=241.5의 경우 실제로 어림잡아 읽기가 굉장히 어려워 오차가 심하게 날 수도 있을것같은데
241이나 243으로 읽고 계산과정에 대입하여도 점수에는 지장이 없는거죠?
(비체적이나 등엔트로피선도 마찬가지로 어림잡아 읽고 대입하는게 맞는거죠?)
해설강의도 보고왔는데 좀더 확실히 알고싶어서 한번더여쭤봅니다!
2. 실제 시험지에서는 몰리엘선도가 좀 더 크게 나오나요??
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
선도에서 값을 읽는 것은 당연히 오차가 생길 수 밖에 없습니다.

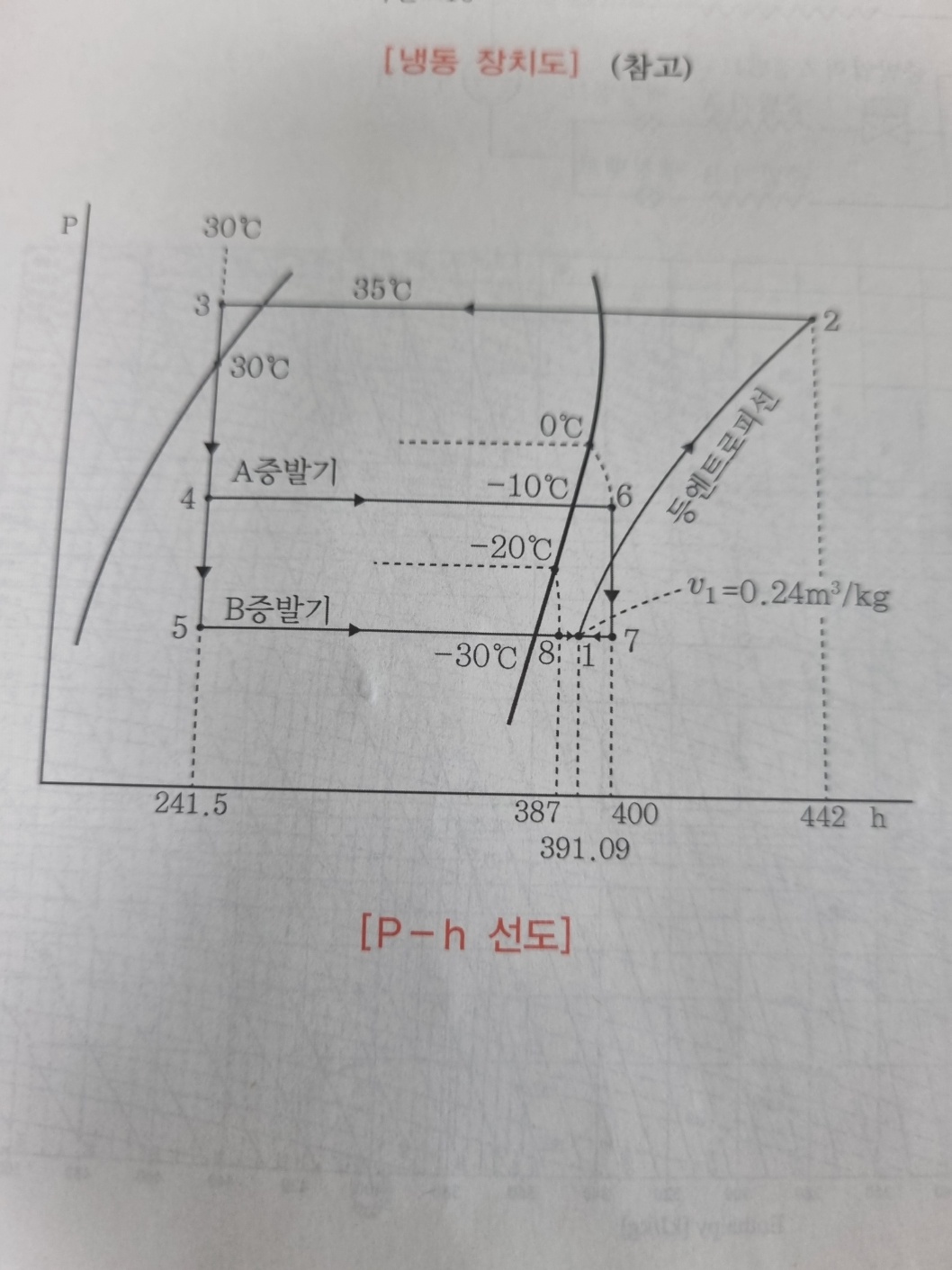

그러나 이문제에서 처럼 팽창밸브 직전의 온도가 30℃로 주어져서 h3=h4=h5 값을 읽는 경우
h3=h4=h5값은 240선도보다 분명히 약간 오른쪽에 있습니다.
그런데 240을 읽었다면 정답으로 처리하기 어려울 것입니다.
그리고 240과 250사이의 간격을 볼 때 243으로 읽은 것도 조금 지나친 것으로 보입니다.
그러나 242로 읽었다면 정답처리 될 것이라고 판단됩니다.
즉, 분명히 선의 오른쪽에 있는 값을 읽어야 하는데, 선 위에 있는 값을 읽는다든지, 선의 왼쪽값을 읽는 다든지 하는 것은 오답처리 또는 감점이 될 것입니다.
그러나 어떤 사이값을 읽는 것은 어느정도 오차를 인정해 줍니다.
감사합니다.
임재기
