실기2020년 1회 13번문제

Avatar
ldj1130dj

임재기교수님 안녕하세요

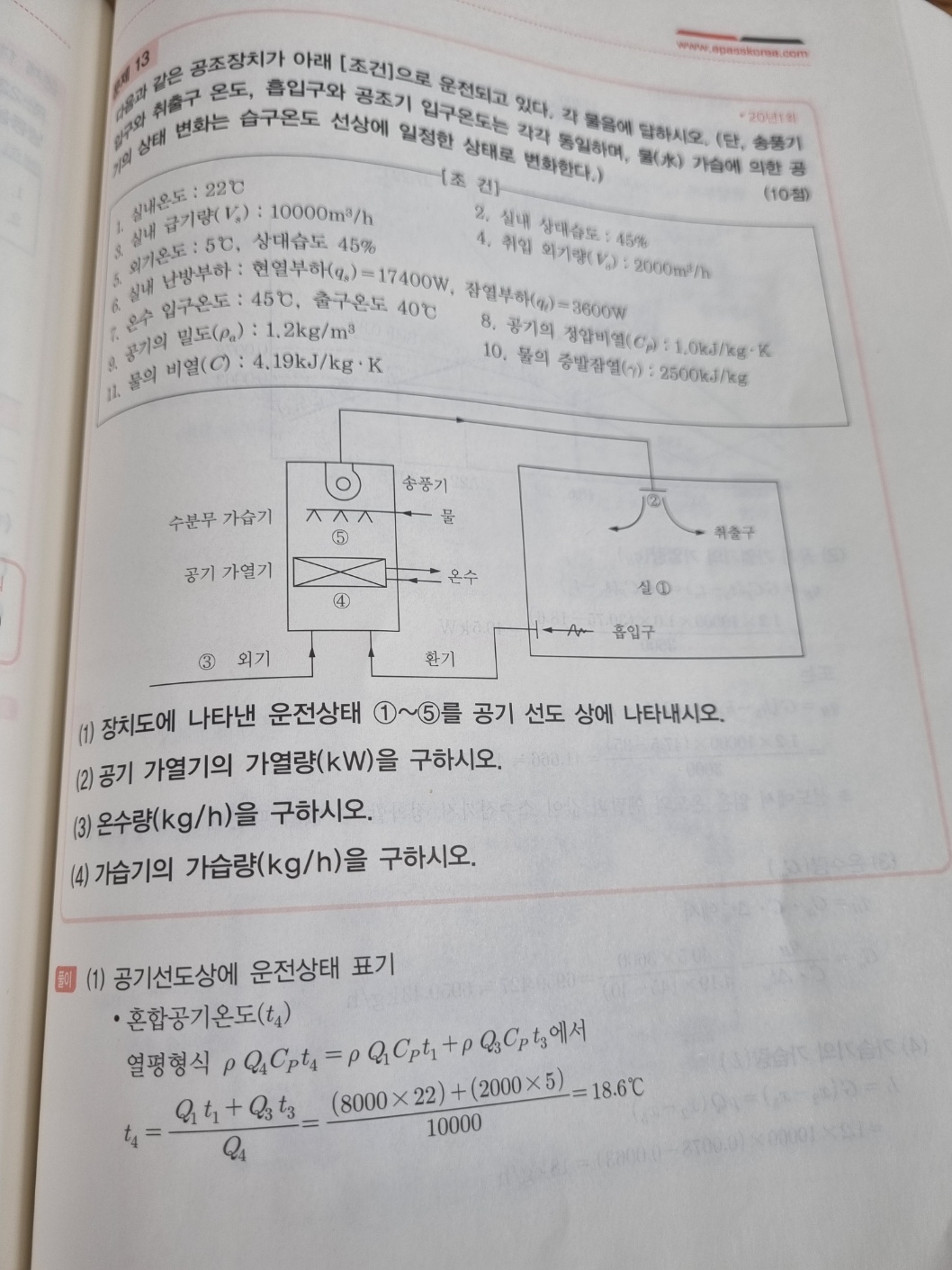

실기기출 2020년 1회 13번문제를 풀다가 질문드려요

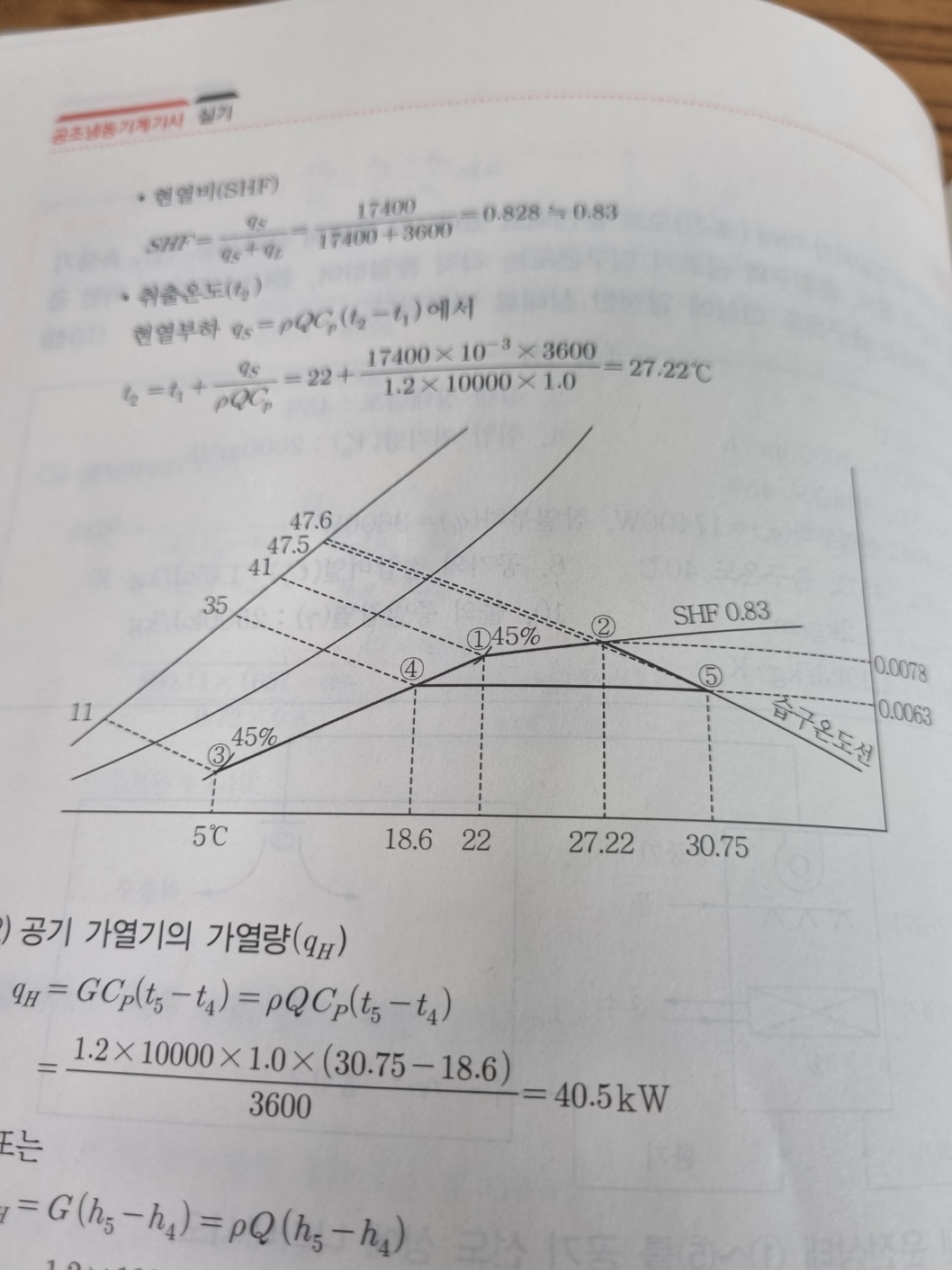

소문항1에 운전상태를 공기선도상에 나타내라고 나와있는데

1. 시험지에 주어진 공기선도를 이용하여 각 점에 맞는 값들을 찾아서 (풀이에있는것처럼) 정답란에 제가 직접 그리는게 맞죠?

주어진 공기선도는 그 위에 바로 그리는게 아니고 값찾는데 이용만하는거죠?

0

댓글

댓글 2개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    이 문제는 주어진 공기선도 위에 1점부터 5점 까지를 실제 공기선도위에 그리셔야 합니다.

    혼합공기온도,현열비,취출온도를 계산으로 구한 후에 실제 공기선도위에 1점부터 5점 까지를 그리는 문제 입니다.

    감사합니다.

    임재기

    0
  • Avatar
    jbm1963

    교수님 질문 있습니다

    위 내용에서 "주어진 공기선도 위에 1점부터 5점 까지를 실제 공기선도위에 그리는 것과"

    추가로 선도를 그리기 위한 각각의 과정 (예 혼합온도 , 취출온도 등) 과 위 사진에 표현된 설명용 선도도 그려야 하는지 문의 드립니다

    0
