2002년 1회 7번문제 관련

Avatar
imisoface

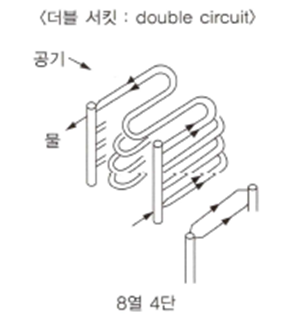

본문제에서는 풀서킷으로 제시가 되었는데 만약 아래 그림처럼 더블서킷인 경우

- 직관길이 : 1.4*8=11.2m

- 부속길이 : 1.2*(밴드 6개 + 티 4개) = 12m

  맞는건지요



0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    2012년 1회 7번 문제 질문으로 알고 답변드립니다.

    더블서킷이면  코일1본당 수량 = 440/{(20x2) x 2대} 로 계산하시면 됩니다.

    1본의 수량이 줄어들기 때문에 단위길이당 압력손실도 줄어들게 됩니다.

    그리고 더블서킷은 병렬연결과 같은 것이므로 관내저항을 구하기 위한 직관길이 및 부속저항은

    풀 서킷일 때와 같습니다.

    감사합니다.

    임재기
