2018년1회7번

Avatar
ldj1130dj

임재기교수님 안녕하세요

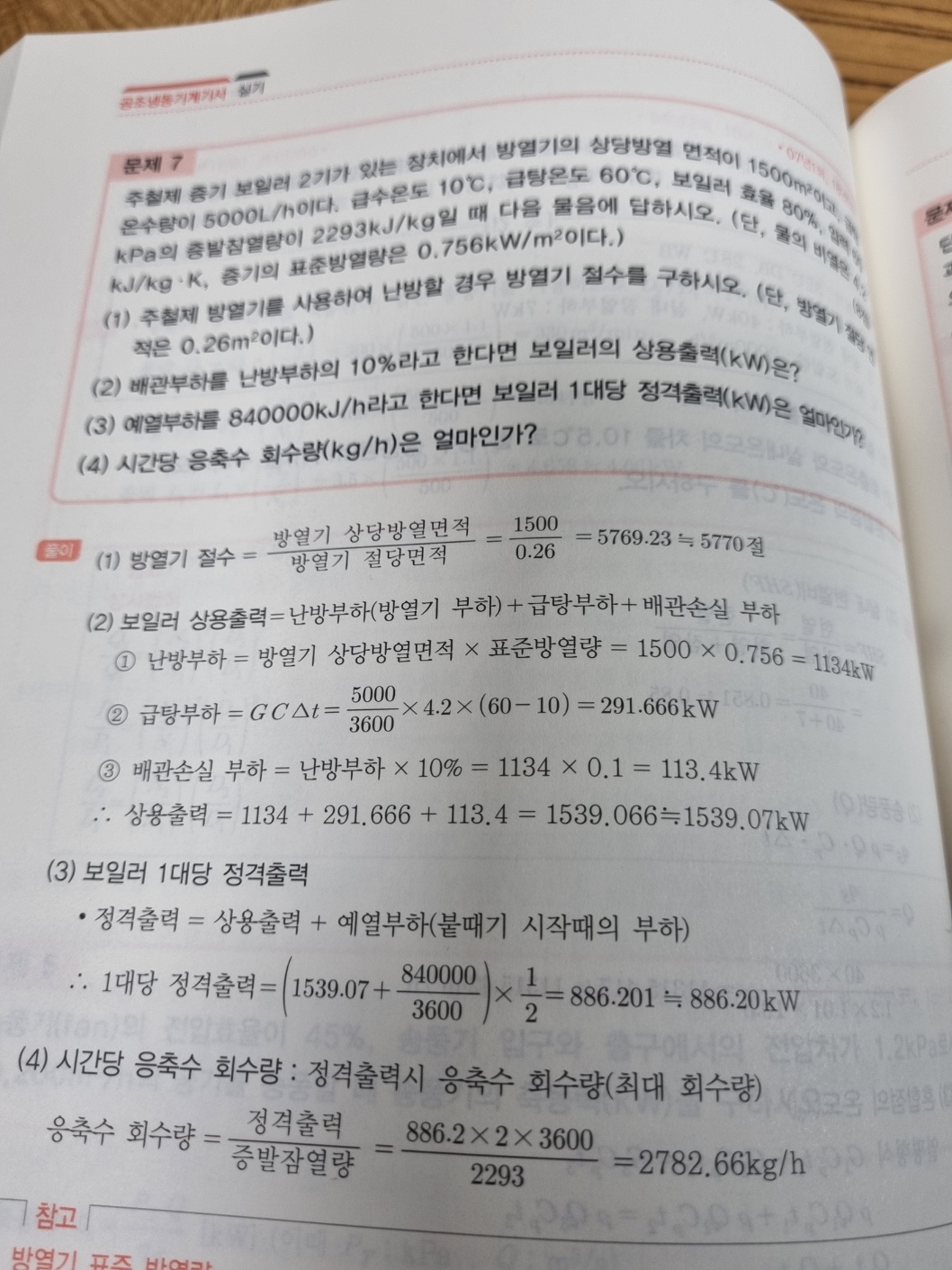

실기기출 2018년 1회 7번문제입니다

증기 보일러의 구조가 명확히 이해가 되지 않아서요

1. 보일러는 온수가 필요하니 먼저 급수를 데워 급탕온수로 만들고(급탕부하), 그 급탕온수가 증발할때 받은 잠열을 방열기에 공급 후 방출하고, 환수시에는 증기가 응축하여 급탕이 되는 구조가 맞나요?

2. 상용출력, 정격출력 관련 이론은 필기 실기교재에 둘다없는것같은데(제가 찾아본결과론 그렇습니다..),

풀이만보고 이해하면 될까요?

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    증기보일러는 증기를 생산하는 보일러 입니다.

    급탕은 보일러에서 생산한 증기를  급탕가열기에 보내어 증기로 급수를 가열하여 급탕을 만들어 공급하는 것입니다.

    난방은 보일러에서 생산된 증기를 방열기에 보내어 방열기의 열로 난방을 하는 것입니다.

    정미출력 = 난방부하+급탕부하+가습부하(가습이 있을 때)

    상용출력 = 정미출력 + 배관손실부하

    정격출력 = 상용출력 + 예열부하(불때기 시작 때 부하)

    감사합니다.

    임재기

    0
