실기_01년 2회 4번 문제 질문

Avatar
raincd

공조냉동기계기사 실기

임재기 교수님

안녕하세요

유속과 단위길이당 저항에 대해 어떻게 나온 값인지 이해가 안되어 질문 드립니다.

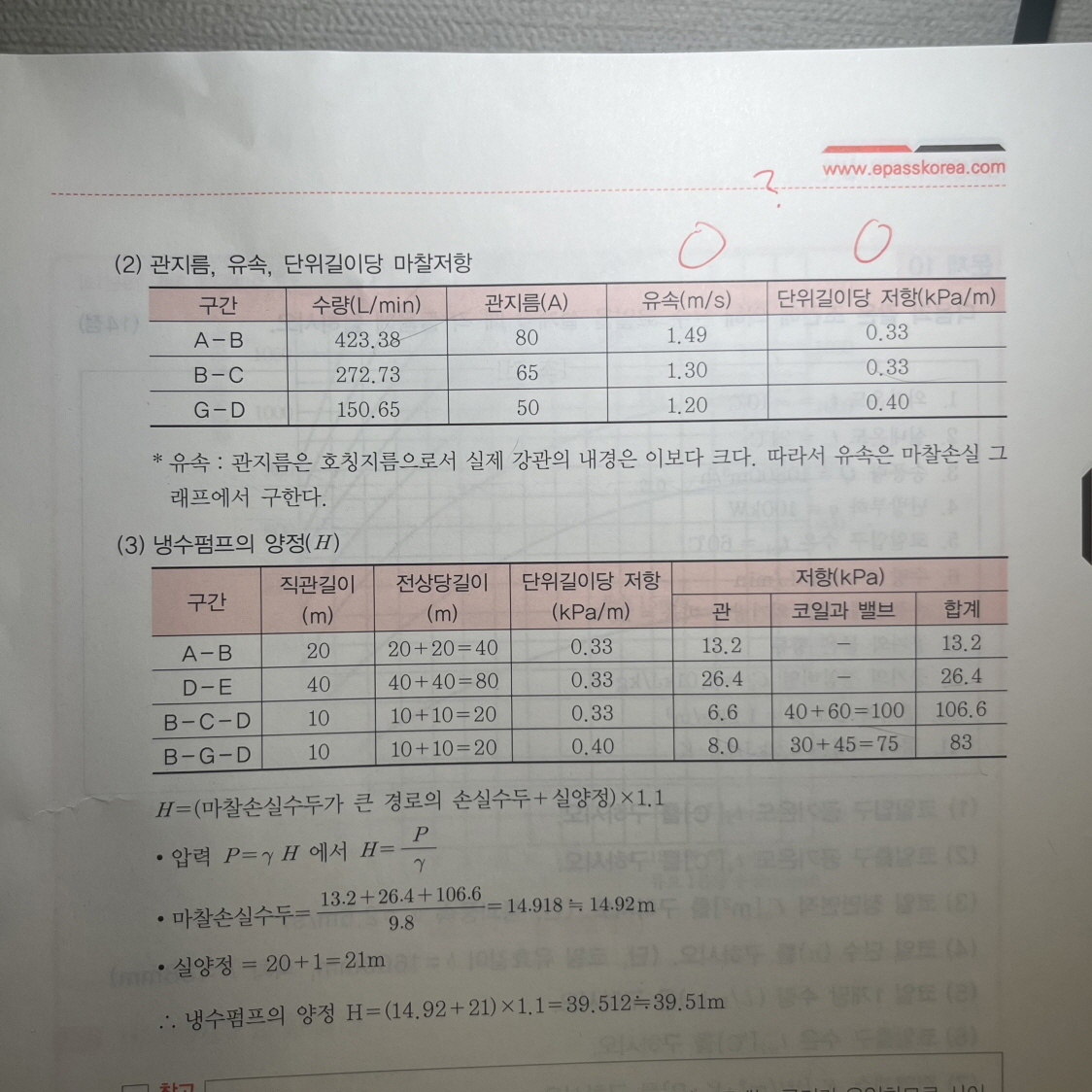

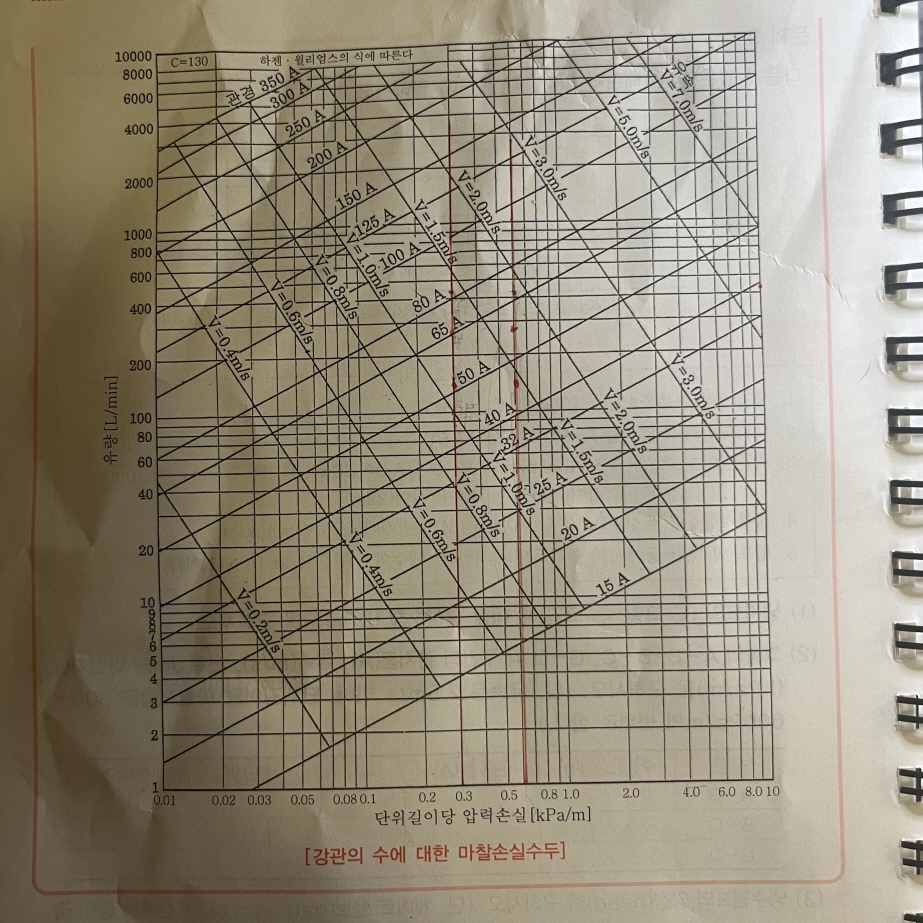

1. 그래프에서 단위길이당 압력손실 0.6kpa/m 점에서 읽으니 관지름은 정답대로 읽히는데, 유속은 0.3kpa/m 점에서 읽어야 정답과 같이 나오는데 이유가 무엇일까요?

2. 단위길이당 저항은 관지름/유속 구한값에서 읽으면 전부 0.33 으로 읽히는데 제가 뭘 잘못 알고 있는 걸까요?



0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    주어진 유량과  결정된 관지름이 만나는 점에서 유속을 읽으면 됩니다.

    감사합니다.

    임재기

    0
