2단압축 관련 질문 보충 (사진첨부)

•

  imjaeki

  2024년 05월 29일 09:46

  교수님

  안녕하십니까?

  이패스코리아 임재기입니다.

  앞의 질문과 같은 질문이므로  앞에서 답변한 내용을 아래에 붙입니다.

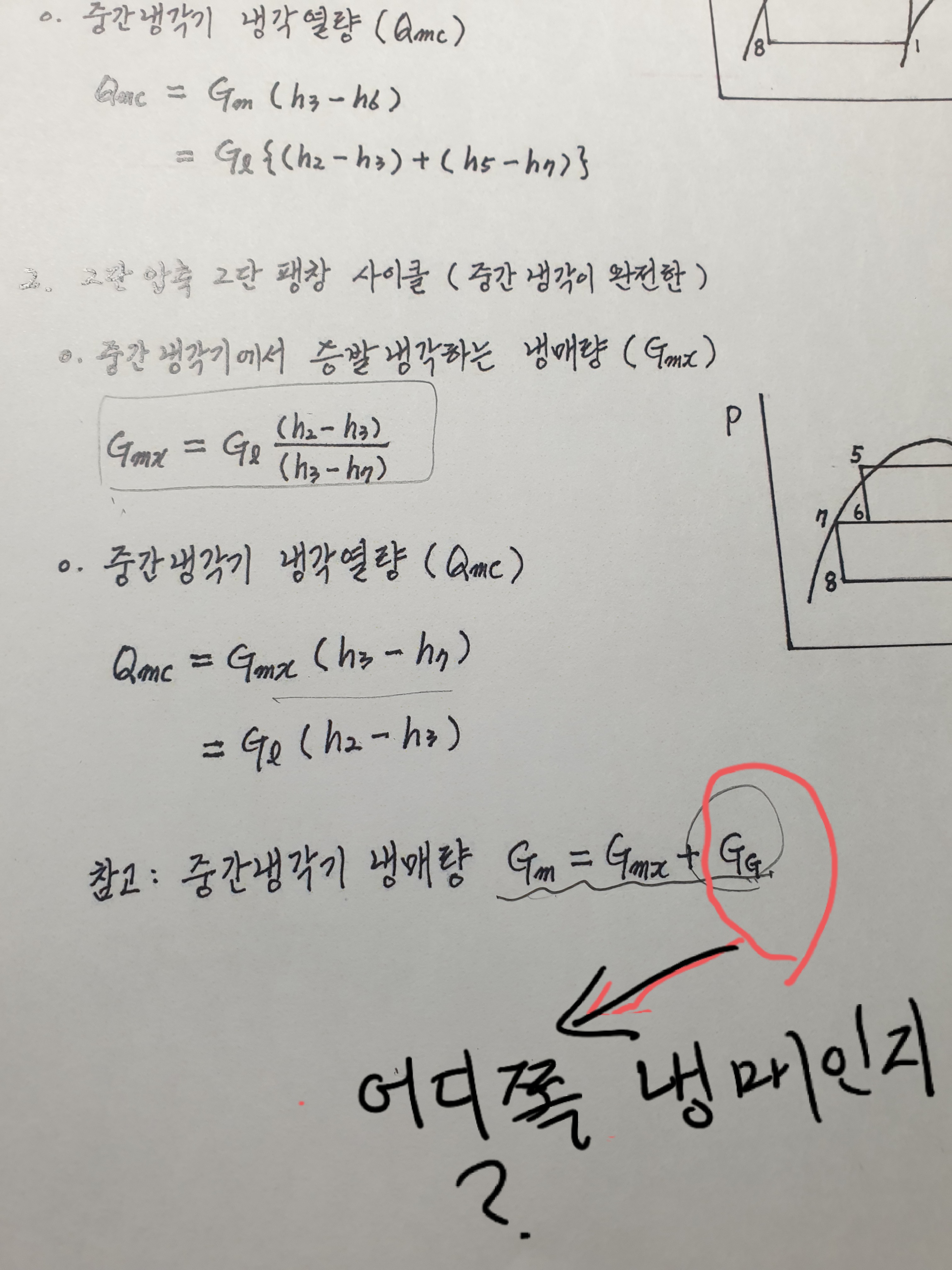

  Gg : 2단압축 2단팽창사이클  중간냉각기 팽창밸브의 팽창직후 냉매증기량 입니다.

  중간냉각기 팽창밸브 직후의 냉매 = 냉매액 + 냉매증기   입니다.

  여기서  냉매증기(Gg)는 곧바로 고단압축기로 들어갑니다.

  그리고 냉매액 중에서 GL은 저단측으로 들어가고 나머지 Gmx는 중간냉각기에서 증발하면서 저단 압축기 토출가스를 냉각시킨 후 고단압축기로 들어갑니다.

  따라서 중간냉각기 냉매량 Gm = Gmx + Gg  가 되는 것입니다.

  감사합니다.

  임재기

  0
•

  epasskjh1

  2024년 05월 29일 12:44

  확인 및 재이해 해보겠습니다
  감사합니다
