2014년 4월 20일 문제 3번 질문드립니다.
바쁘신 가운데도 많은 수험생들에게 친절한 답변 달아주셔서 감사의 말씀 드립니다.

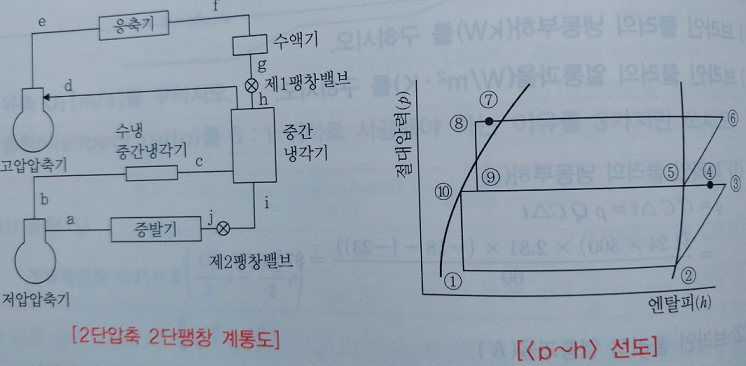

다름이 아니고 다음의 ph선도가 이해 안되서 질문드립니다.
<질문1> 아래 선도에서 수냉중간냉각기라는 것은 냉매 일부를 추기해서
열교환하지 않은 냉각수를 공급하여 냉각을 하기 위한 설비로 이해하면 될까요?
<질문2> ⑦→⑧ 과정에 대한 질문입니다.
해당 과정은 응축과정(습증기과정, 잠열변화) 아닌지요?
만약 맞다면 ⑦지점이 포화액선에 있어야 하는 것 아닌가요?
<질문3> ⑦→⑧의 과정에서 과냉각되기 위해 열교환 하는 어떠한 과정도 없는 것으로 이해하고 있는데요.
과냉각과정은 어떻게 일어나게 되는 것인지 궁금합니다.
감사합니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
1. 질문하신대로 냉각수를 공급하여 냉각을 하기 위한 설비(중간냉각기) 입니다.
2. ⑦→⑧ 과정은 응축과정이 아니며, 과냉각과정 입니다.
따라서 ⑦지점은 포화액선에 있어도 되고, 문제의 그림처럼 약간의 과냉각 구역에 있어도 됩니다.
3. ⑦→⑧의 과정에서 과냉각되기 위해 일반적으로는 액-가스 열교환기를 설치하기도 합니다.
그러나 문제의 그림에서는 어떤 열교환장치도 없습니다.
따라서 ⑦→⑧(f→g)로 가는 과정의 배관에서 외부공기와 열교환하여 과냉각 된다고 볼 수 밖에 없습니다.
감사합니다.
임재기
