실기 1090P 2021년 3회차 13회 문제 질

Avatar
jun859
업데이트 시간

안녕하세요. 교수님

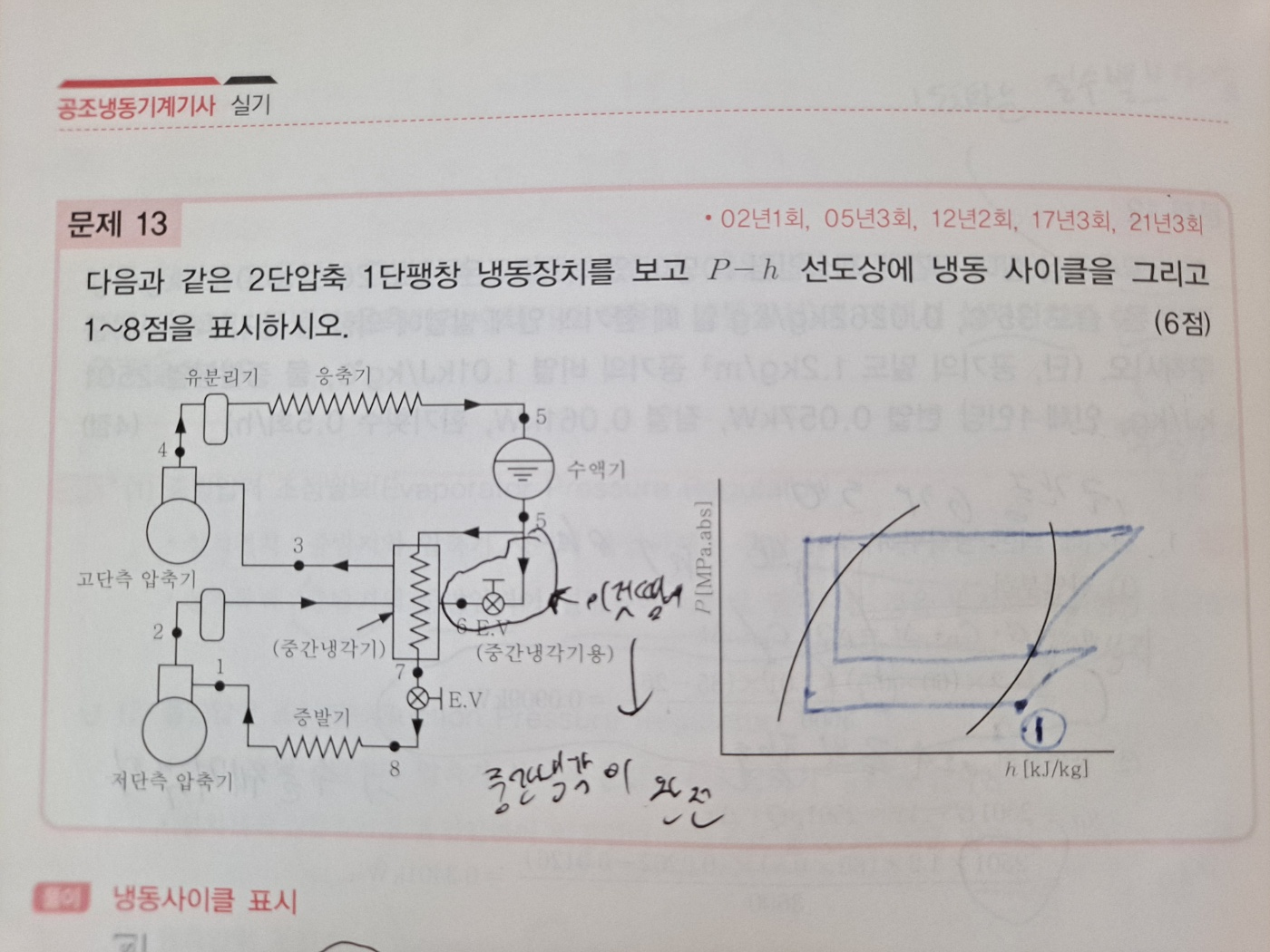

간이? ph선도상에 냉동사이클 그리는 문제인데 1점(압축기 흡입측 & 증발기 출구측) 위치에 궁금한게 있습니다.

3점은 중각냉각기의 힘으로 포화증기선에 딱 붙여서 그렸는데요.

1점은.. 과열증기?일 수도 있는거고 포화증기선에서 살짝 오른쪽에 그려도 문제 없을까요? 딱 포화증기선에 붙여서 그러야 정답처리하나요? 궁금합니다. 사진첨부합니다.



0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    ①점의 위치는 일반적으로 포화증기선에  그리고 있습니다.

    그러나 약간의 과열도가  있다면 질문하신 위치에 오기도 합니다.

    따라서  오답은 아니며, 100점을 주실 지  90점을 주실지 기대해도 된다고 생각합니다.

    감사합니다.

    임재기





    0
