2020년11월29일 문제 9번

Avatar
agnocamus

교수님 질문드립니다.

1. 냉동효과 qe가 왜 h1-h7 아니고 h1-h6인지 이해가 되지 않습니다.

    Gl이 7점 부터 열을 흡수하여 증발을 시작하는 것 아닌지요?

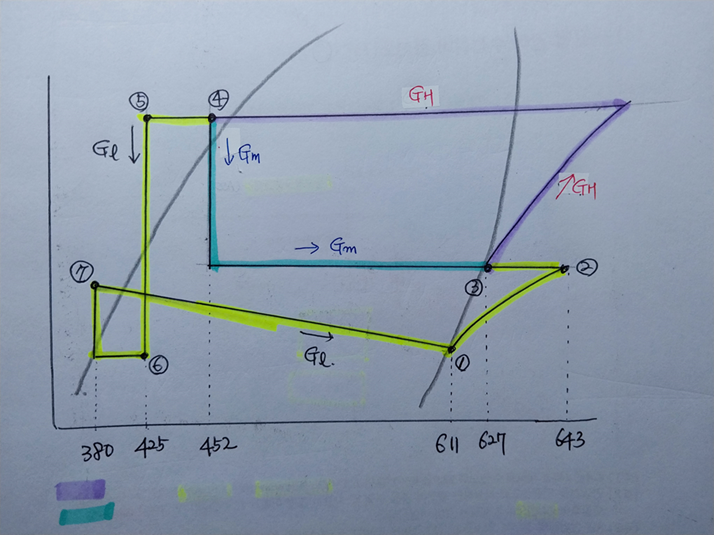

2. 교재에 보면 선도가 6지점 , 1지점이 실선으로 연결되어 있는데요.

   아래와 같이 그려야 하는것 아닌지요?



만액식만 나오면 정신을 못차리겠네요. 죄송합니다.

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    적용되는 냉매량이 전체냉매(액+증기) 이면 h1-h6으로 계산하며

    적용되는 냉매량이 순전히 액이면  h1-h7로 계산하는 것입니다.

    위 사진은 6점의 냉매액이 7을 거처 1로 가는 것만 나타낸 그림이고

    저의 교재에서 6--1이 연결된 것은 6점의 증기가 1로 가기 때문에 6--1의 선이 있어야 하는 것입니다.

    감사합니다.

    임재기

    0
