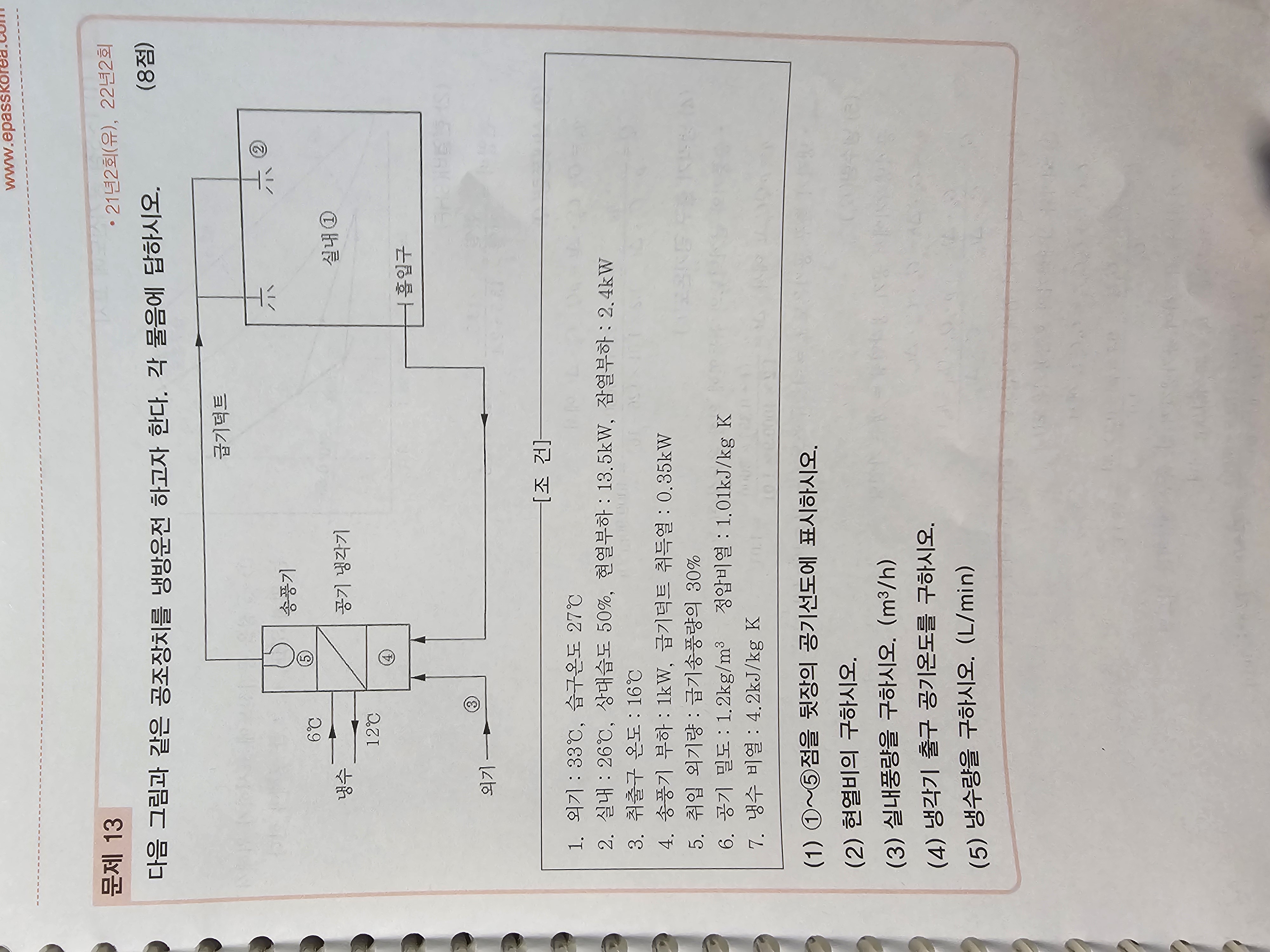

22년 2회 문제 13번 질문드립니다.
교수님 안녕하세요.
강의 내용이 너무 좋아서 잘 이해가 되고 있습니다.

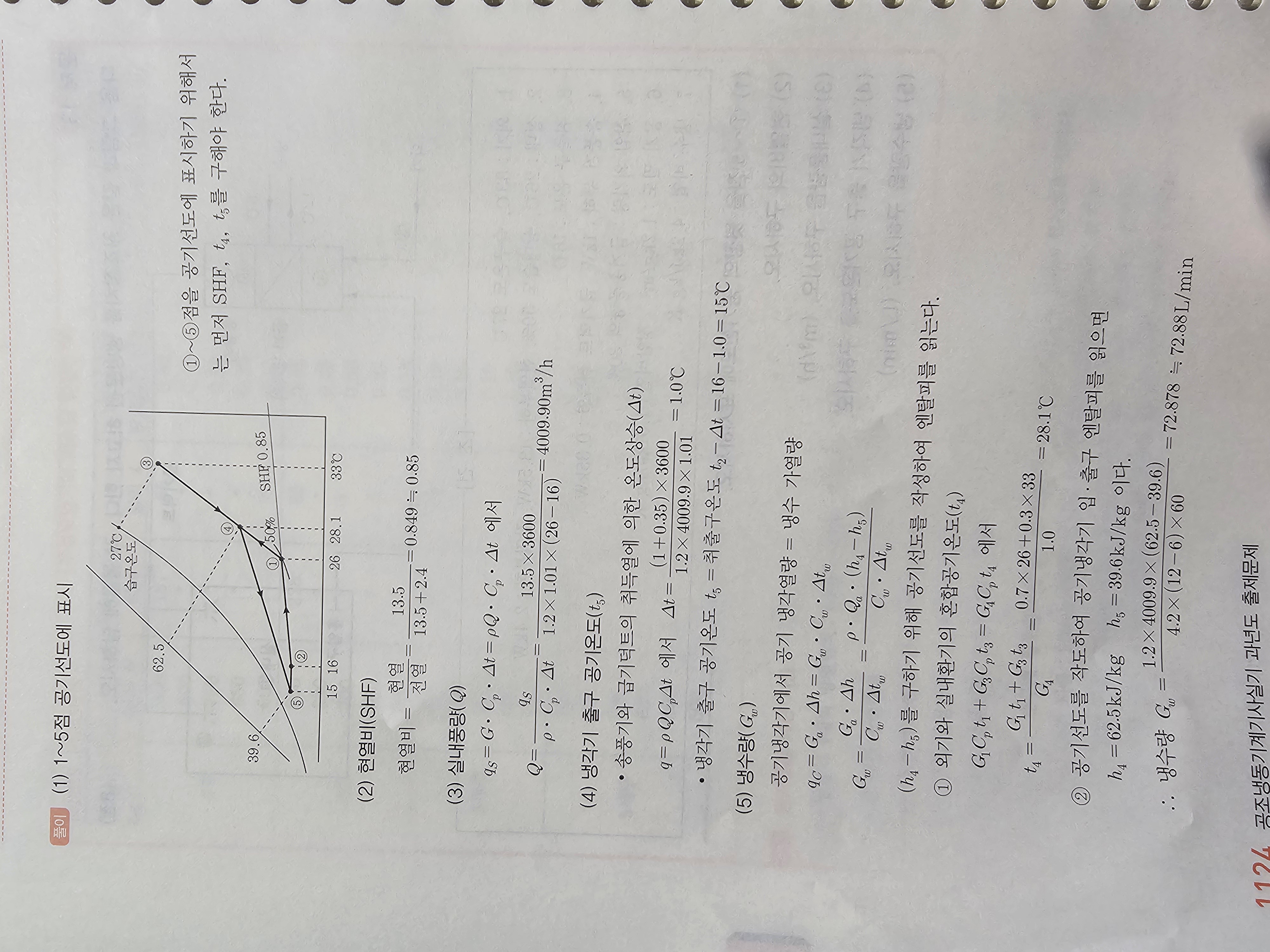

문제 13번에서 공기선도에 표시할때, 5번 -> 2번으로 갈때 송풍기 부하, 급기덕트 취득열이 발생하여 온도가 상승하게 되는데 온도값은 15도로 구했는데 5번 -> 2번으로 가는 게 현열만 증가한거로 보면되나요?
선도상에서는 수평으로 표시되어 현열 증가만 있다고 보이는데 이 경우는 5번의 엔탈피도 구해서 엔탈피와 건구온도가 만나는 점으로 구해서 연결을 해야되는지 아니면 5번의 건구온도만 구하고 2번에서 수평으로 구해도 되는 건지 알려주시면 감사하겠습니다.
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
5번에서 2번은 송풍기와 급기덕트의 취득열량에 의한 것인데
송풍기와 급기덕트 취득열은 현열량만 있기 때문에 수평으로 변하게 됩니다.
따라서 수평으로 구하면 됩니다.
감사합니다.
임재기
감사합니다 교수님
그런데 현열만 있는 건 어떻게 알 수 있을가요?
온수코일 가열과 같은 개념으로 보면 될가요?
