20년도 2회차 13번 문제 질문입니다

Avatar
jsg20223



(교수님께서 설명하신대로 필기하였습니다.)

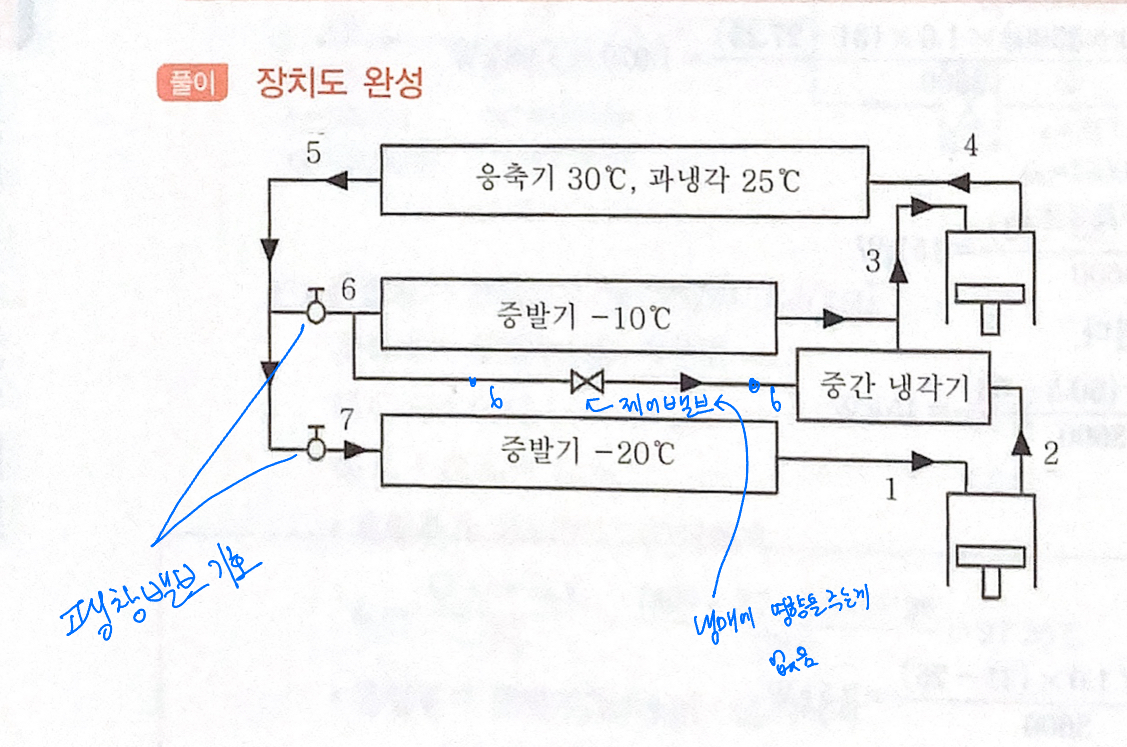

위의 그림에서 팽창밸브 처럼 생긴 기호가 어떻게 해서 제어밸브임을 알 수 있죠??
그리고 제어밸브는 냉매에 영향을 주는게 없다고 하는데 그러면 제어밸브는 무슨용도로 설치하는건가요??

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    (편집된 시간 )
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    1. 6점에서 바이패스 되는 냉매량을 제어하기 위해 설치한 밸브이므로 제어밸브라고 하는 것입니다.

    2. 냉매에 영향을 주지 않는다는 것은 제어밸브를 통과하면서 냉매의 상태값이 변하지 않는 다는 것입니다.

       즉, 제어밸브  통과전 6점의 상태값을 제어밸브 통과후에도 똑같이 6점의 상태값을 갖는다는 것입니다.,

       (제어밸브는 통과하는 냉매의 양만 조절(제어)하는 밸브입니다.)

    감사합니다.

    임재기
