2023년 8월 22일 문제 10번 질의

Avatar
냉동공조기

안녕하세요 교수님

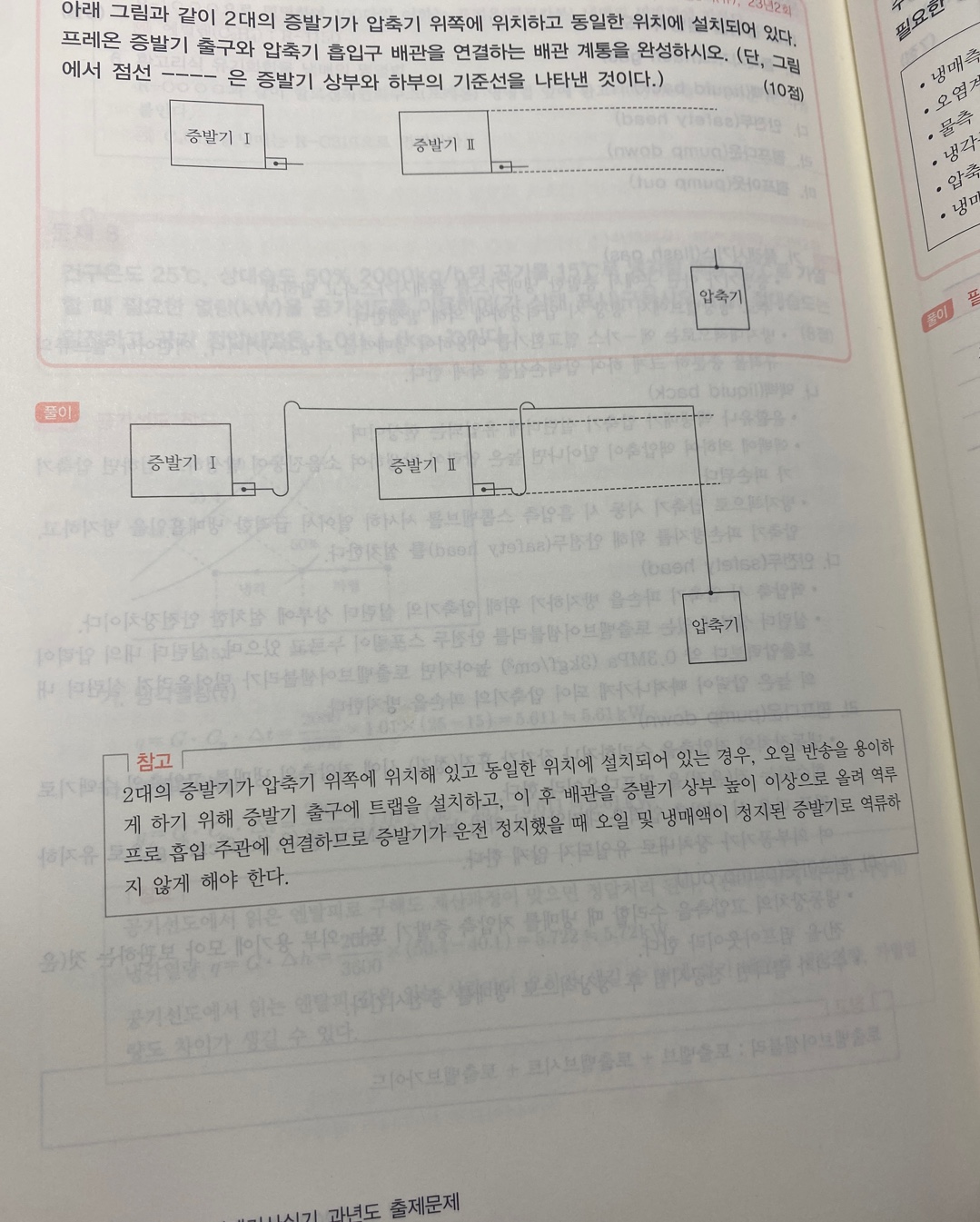

2023년 8월 22일 문제10번 사진입니다.

풀이를 보면 증발기 I 에서 증발기 II 위를 가로 질러 압축기로 향하는 배관인데

약간 사선으로 오른쪽 아래 방향으로 그려진 것을 확인할 수 있는데

평행으로 그리는 것이 아닌 하향구배(?)를 주도록 그려야 하는게 맞나요?



감사합니다!

0

댓글

댓글 1개
날짜 투표수
  • Avatar
    imjaeki
    교수님

    안녕하십니까?

    이패스코리아 임재기입니다.

    필기에서 냉동배관 공부할 때 배운내용입니다.

    하향 기울기를 주는 것이 맞습니다.

    압축기 쪽으로 기울기를 주어 윤활유가 압축기로 흘러 들어가게 해야 하기 때문입니다.

    (필기교재 이론편 455p 밑에서 6째줄에 설명되어있습니다.)

    감사합니다.
