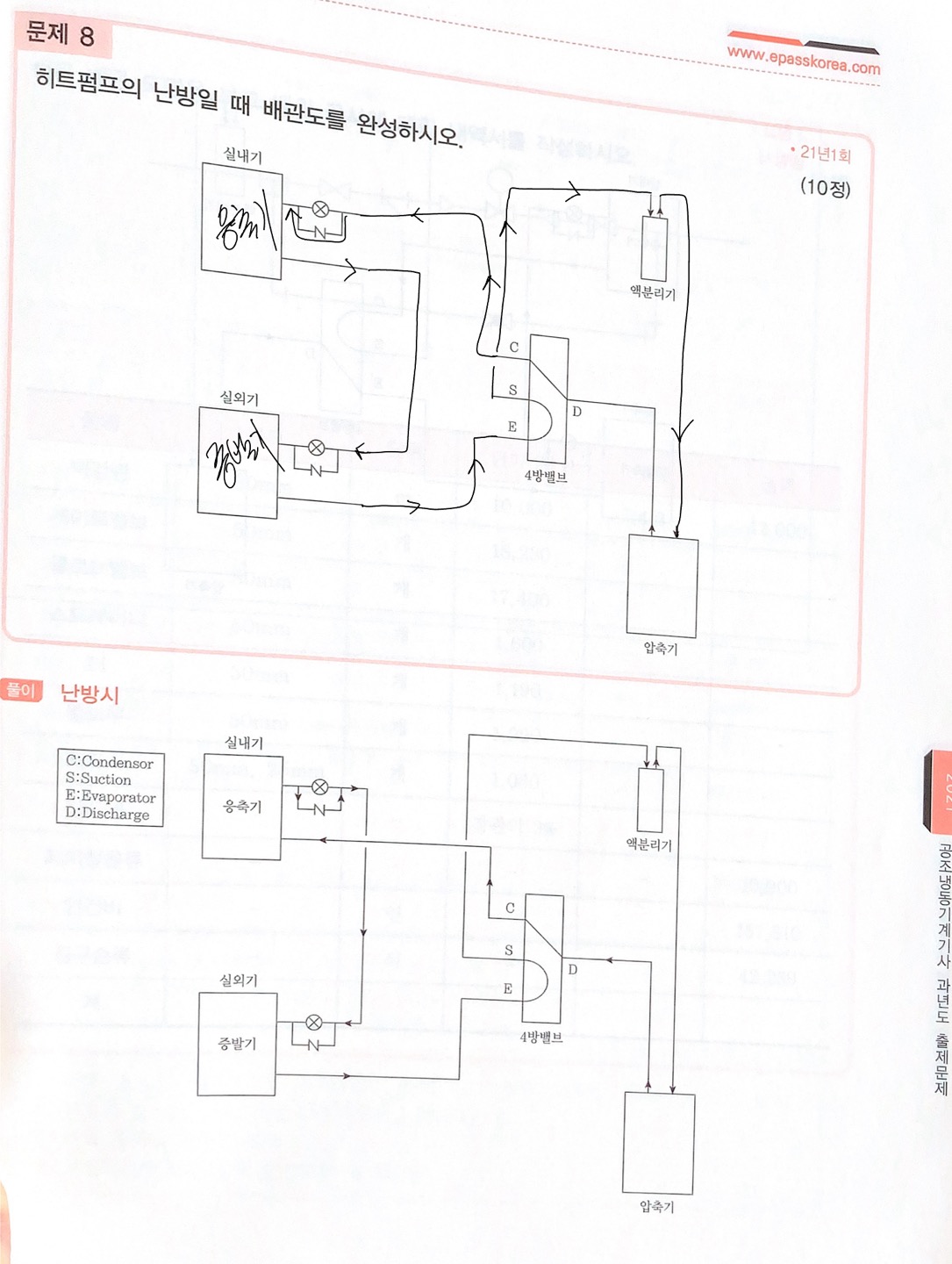

21년1회 8번 문제 질문입니다.
1. 위의 그림과 같이 배관을 연결하고 화살표로 표시 해도 정답이 될 수 있나요??

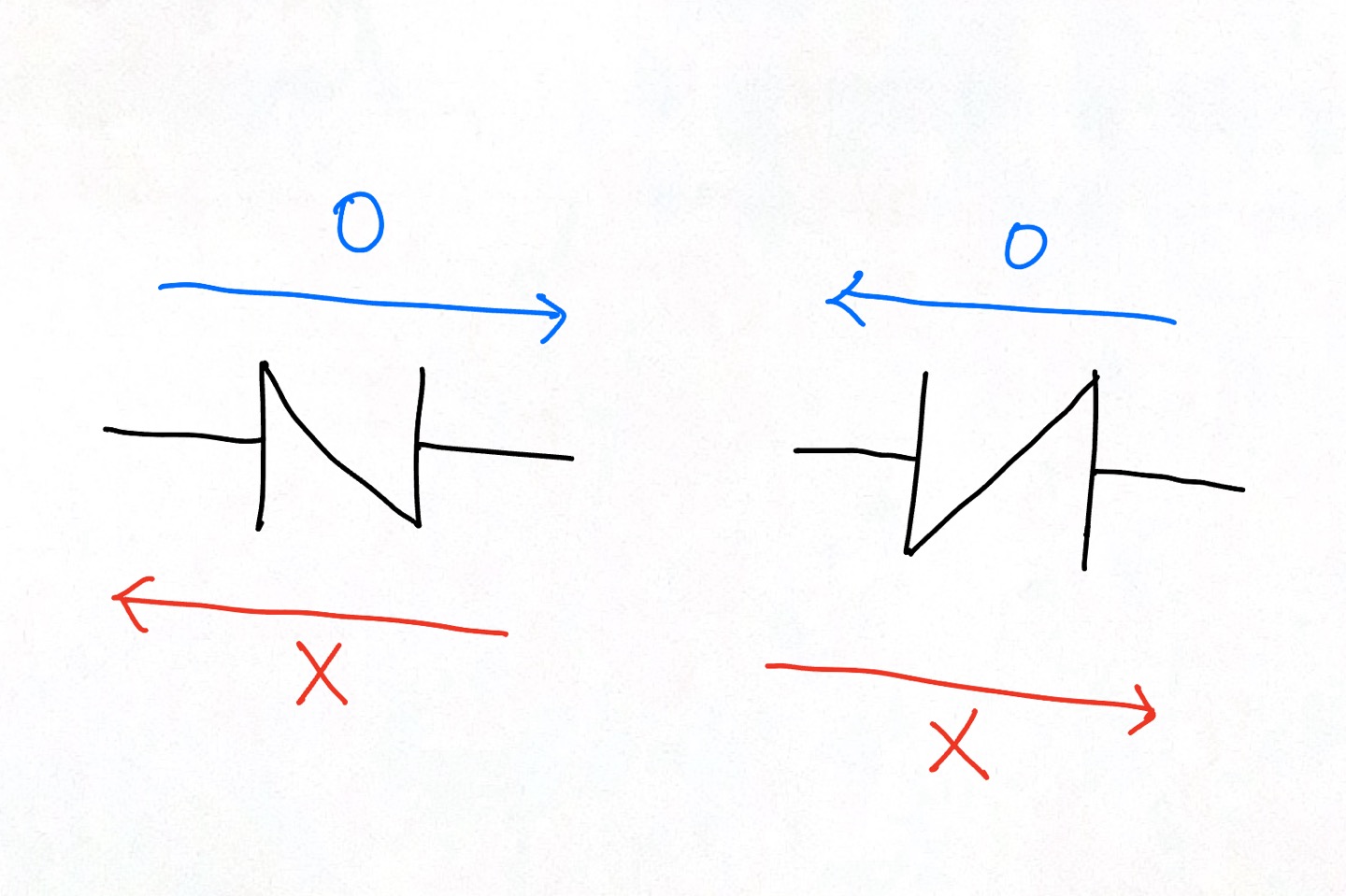

2. 체크밸브를 통과하는 유체의 흐름 방향 질문입니다.
2-1
파란색은 흐를 수 있는 유체의 방향입니다.
빨간색은 흐를 수 없는 유체이 방향입니다.
위의 표시가 제가 이해한 체크밸브를 통과하는 유체 흐름의 방향입니다.
제가 이해 한게 맞나요??
2-2
체크밸브Z자로 표기할 때, 위의 그림처럼 체크밸브를 그리는 방향이 다르면
체크밸브를 통과 할 수 있는 유체의 흐름 방향도 달라지나요?
0
댓글
안녕하십니까?
이패스코리아 임재기입니다.
체크 밸브의 Z자 표시의 방향에 따라 유체의 방향이 결정되는 것이 아닙니다.
이 문제에서 체크밸브의 기능은 팽창밸브와 같은 방향으로 냉매가 흐르지 못하게 하는 것이 목적입니다.
따라서 질문에 올리신 배관은 응축기쪽 배관이 잘못된 것입니다.
감사합니다.
