2020년 1회차 1번 질문입니다.

jsg20223

2024년 07월 22일 02:22

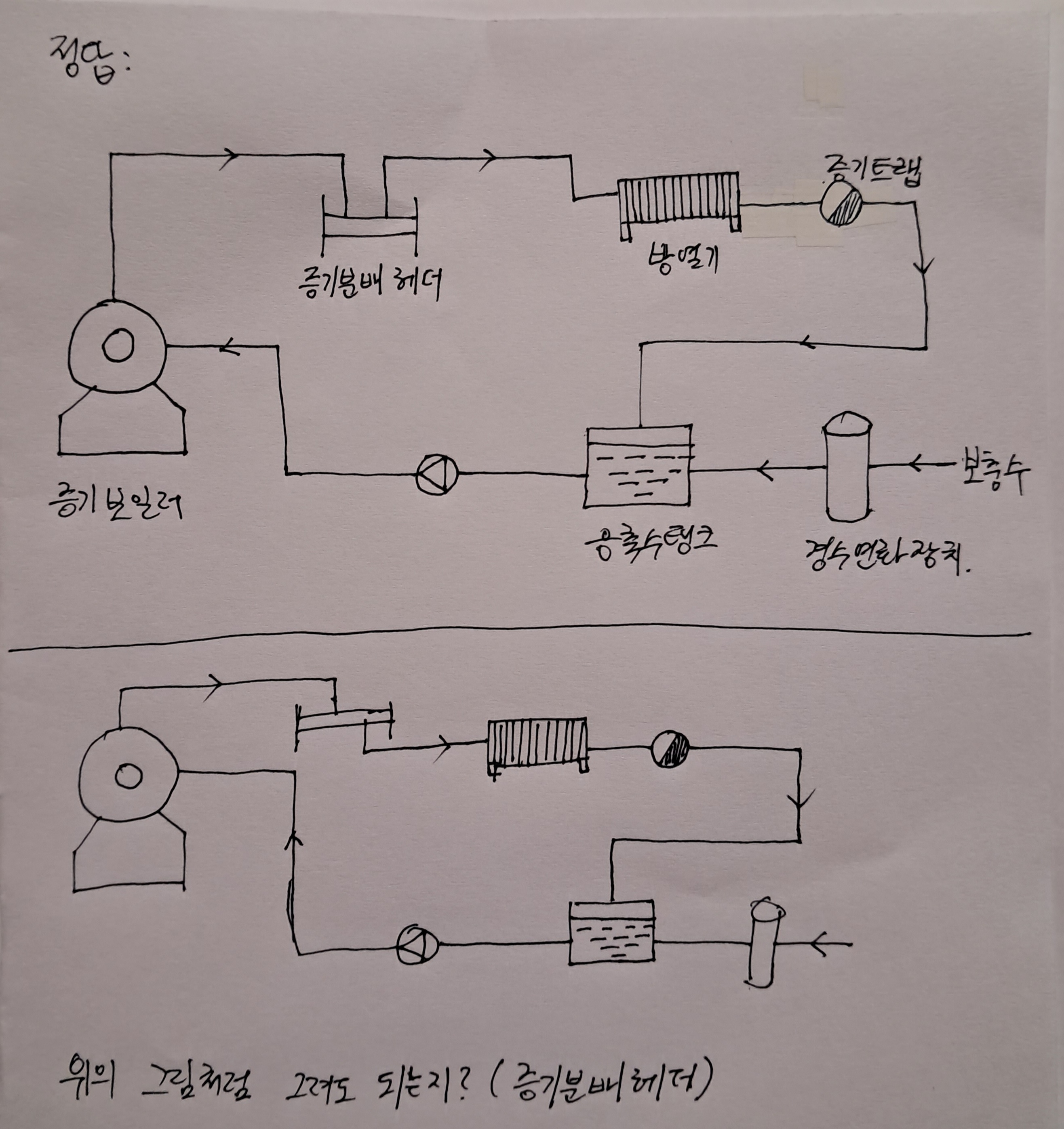

정답은 위에 그렸고, 제가 질문할 내용은 그 아래에 손으로 적었습니다.

1. 증기분배 헤더에 연결하는 관을 그림처럼 연결해도 정답이 될 수 있나요??
2. 그리고 왜 정답의 증기분배 헤더에 연결된 배관은 같은 면에 연결되어있나요? (증기분배 헤더 윗쪽에 두 배관이 연결됨)

댓글 1개

imjaeki
2024년 07월 23일 03:23

교수님

안녕하십니까?
이패스 코리아 임재기입니다.
증기배관이 헤더의 아래쪽에 연결되면 배관에 응축수가 들어 올 수 있기 때문에 피하는 것이 좋습니다.
따라서 위의 그림처럼 배관을 헤더의 위쪽에 연결하는 것이 맞습니다.
다만 계통도 임을 감안할 때 아래 그림도 정답으로 처리 할 수도 있습니다.
감사합니다.
임재기
